Zuschnitte für RFEM 6

Zuschnitte für RFEM 6

Verwandeln Sie komplexe, mehrachsige gewölbte Netzflächengeometrien mühelos in fertigungsgerechte, ebene Teilsegmente. Das Add-On Zuschnitte ermöglicht es, Zuschnittlinien zu definieren, einschließlich paralleler und rotierter Optionen, mit der neuen Funktion „Mehrfachschnittlinie“.

Mit präziser Kontrolle über Kompensation und nahtlose Übergänge zwischen den Schnitten sorgt dieses Tool für hochwertige Ergebnisse. Optimieren Sie Ihren Entwurfsprozess mit einer energiebasierten Abflachungsmethode, die Falten bei der Montage minimiert.

Symbol für Download Kostenlose Testversion herunterladen

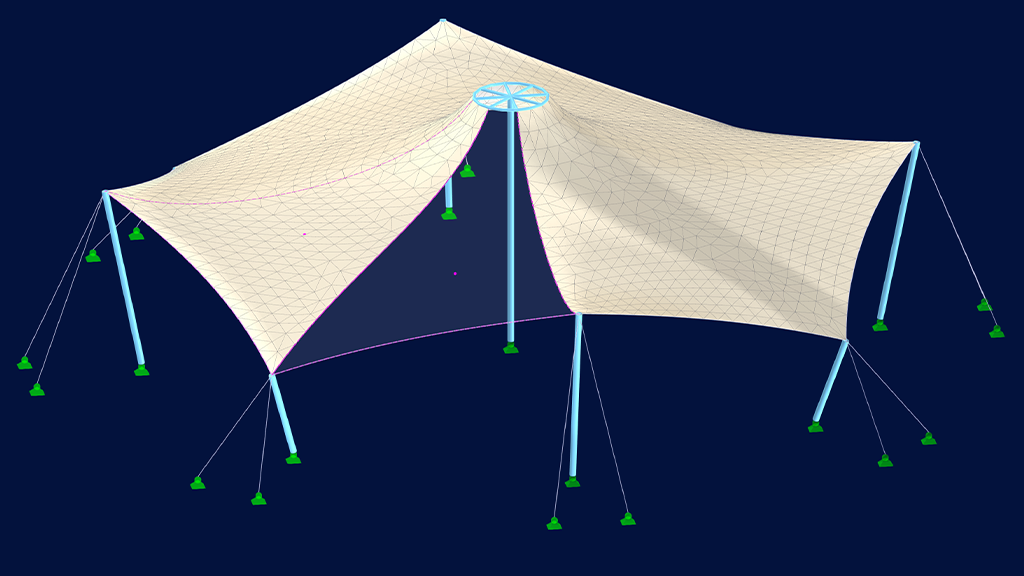

Membrankonstruktion, die in der Oberfläche des Add-Ons Zuschnitte in RFEM 6 hervorgehoben ist.
Subnavigation
01
Überblick
Symbol für RFEM 6, eine Softwareanwendung zur Finite-Elemente-Analyse.

Add-On Zuschnitte

Das Add-On "Zuschnitte" wurde entwickelt, um multiaxial gekrümmte Netzflächengeometrien in fertigungsgerechte, flache Teilsegmente zu unterteilen. Typischerweise wird dieses Programm zur Verarbeitung von Daten aus einer Formfindungsanalyse des Add-Ons Formfindung verwendet.

  • Im Zuschnittprozess berücksichtigt das Programm die Geometrie der Netzfläche und die angegebenen Randbedingungen zur Erzeugung der Zuschnittlinien.
  • Dieser Prozess erzeugt Teilsegmente, die unter Berücksichtigung der angewandten Kompensationsdehnungsbelastungen und Oberflächensteifigkeiten abgeflacht werden können.
  • Die resultierenden Zuschnittbahnen, mit den angewandten Kompensationen und Zulagen, stehen für weitere Analysen und die Fertigung zur Verfügung.

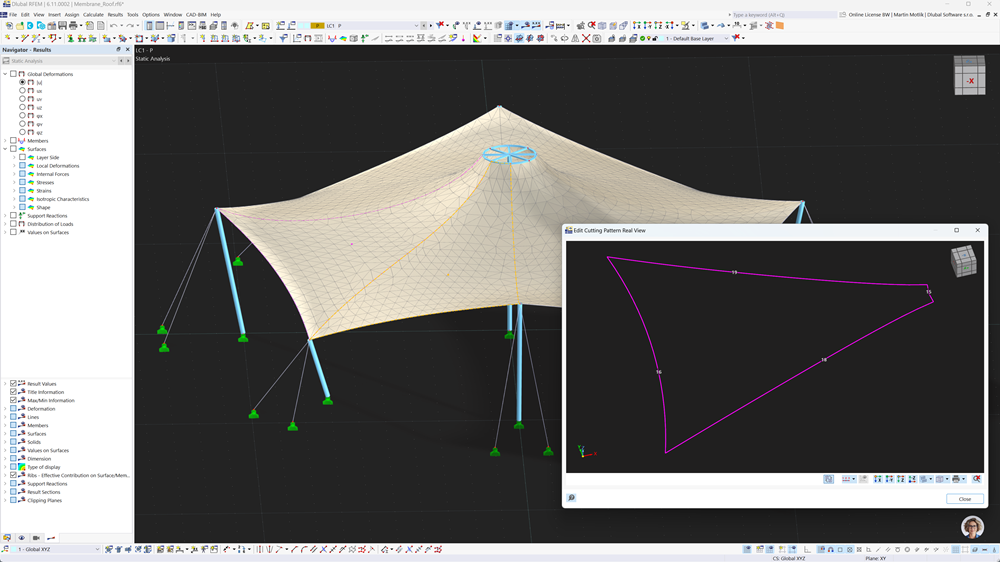

Darstellung der Membranstruktur mit detailliertem Schnittmuster mit dem Add-On RF-ZUSCHNITT von RFEM in einer umfassenden Modellansicht. Vorstellung des Add-Ons Cutting Pattern im Video Was ist Neues 07/2025

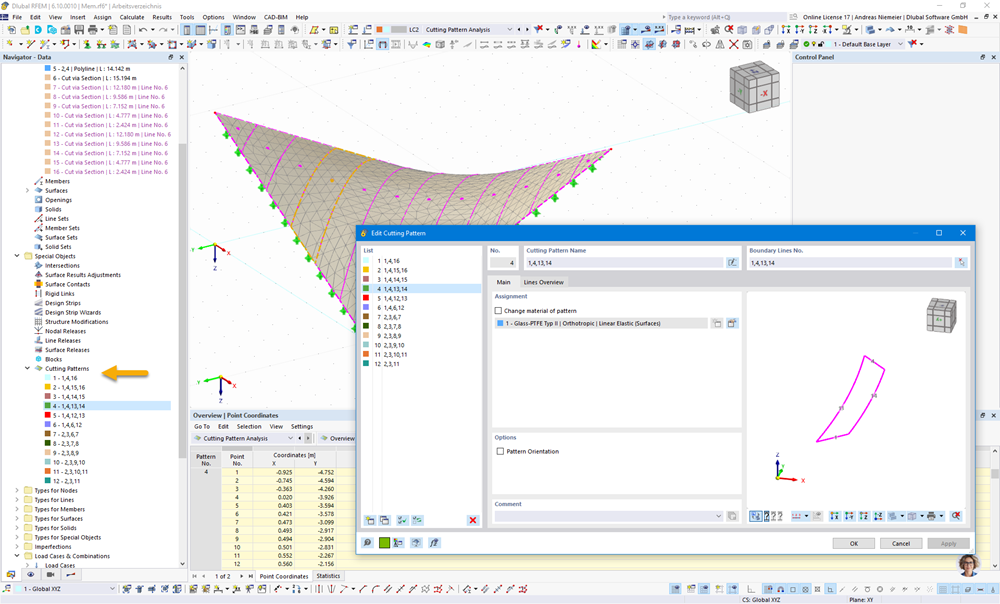

Die in RFEM 6 angezeigte Membrankonstruktion mit Schnittmustern hebt die Fähigkeiten der Schnittstelle hervor.
The subsegments are generated by defining "cutting patterns" within surface boundary lines and intersection lines on the surface.

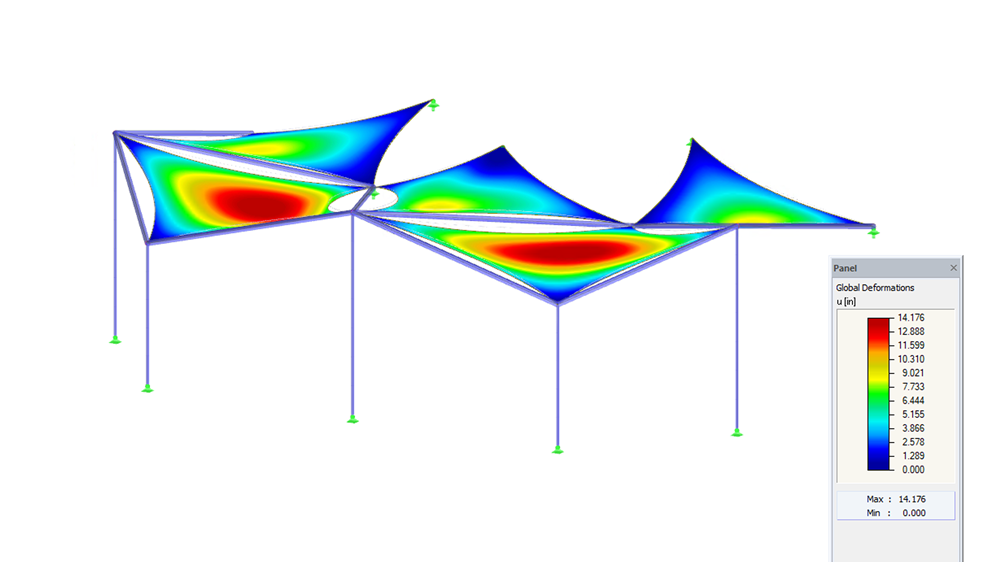

Komplexe, gebogene Oberflächengeometrien in planare Segmente umwandeln mit dem Cutting Patterns Add-on.
Zuschnitte für RFEM 6

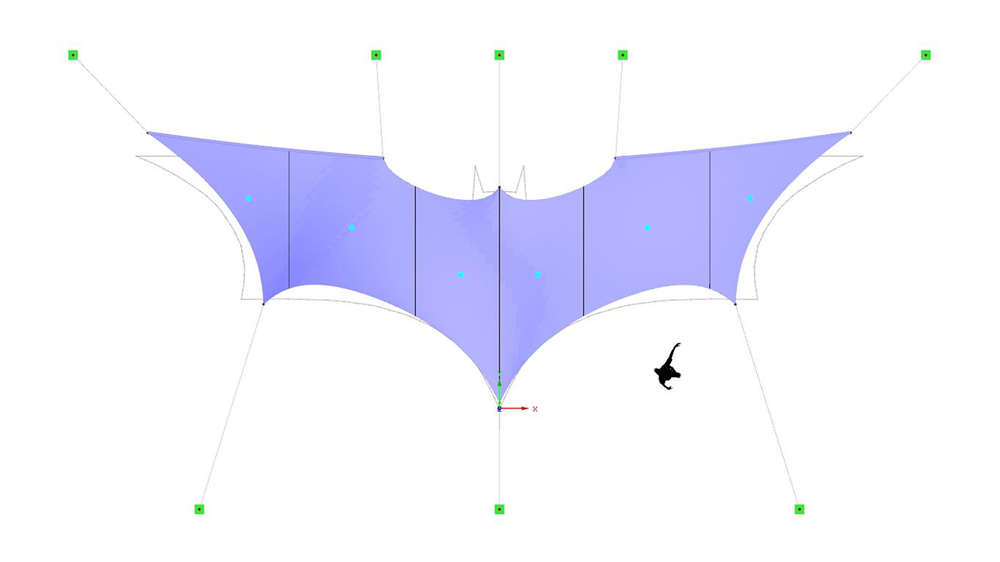

Darstellung des Schnittmuster-Add-ons für RFEM 6 zur Umwandlung von Netzoberflächen in planare Abschnitte.
Zuschnitte für RFEM 6
Darstellung der Membranstruktur mit detailliertem Schnittmuster mit dem Add-On RF-ZUSCHNITT von RFEM in einer umfassenden Modellansicht. Vorstellung des Add-Ons Cutting Pattern im Video Was ist Neues 07/2025
Die in RFEM 6 angezeigte Membrankonstruktion mit Schnittmustern hebt die Fähigkeiten der Schnittstelle hervor. The subsegments are generated by defining "cutting patterns" within surface boundary lines and intersection lines on the surface.
Komplexe, gebogene Oberflächengeometrien in planare Segmente umwandeln mit dem Cutting Patterns Add-on. Zuschnitte für RFEM 6
Darstellung des Schnittmuster-Add-ons für RFEM 6 zur Umwandlung von Netzoberflächen in planare Abschnitte. Zuschnitte für RFEM 6
Vorstellung des Add-Ons Cutting Pattern im Video Was ist Neues 07/2025

Empfohlene Themen

90-Tage-Vollversion zum Testen herunterladen Produkt | Formfindung für RFEM 6
Moderne Verfahren zur Flächenoptimierung mithilfe des RFEM 6 Zuschnitt-Add-ons für präzise Fertigung.

Ihre Vorteile

  • Zuschnittlinien zum Zerteilen von Netzflächenmodellen
  • Automatisch generierte Zuschnittlinien parallel oder rotiert zu einer Master-Zuschnittlinie
  • Zuschnittbahnerstellung unabhängig von der ursprünglichen Eingabe
  • Einzelne Festlegung von Zulagen an den Randlinien jeder Zuschnittbahn
  • Berücksichtigung der Kompensation über flächen- und linienbezogene Dehnungsbelastungen
  • Numerisches Abflachungsverfahren unter Berücksichtigung der Bahnsteifigkeit
  • Ausgabe der abgeflachten Zuschnittbahnen über eine Grenzpunktliste

Definition von Zuschnittbahnen auf Netzflächen

Definieren Sie mühelos Membranschnitt-Layouts mit erweiterten Linientypen und benutzerdefinierten Segmentdefinitionen. Das Add-On Zuschnitte führt intuitive Werkzeuge wie „Schnitt mittels Schnittfläche“ und „Schnitt mittels zwei Linien“ ein, die eine präzise Erstellung von Teilsegmenten auf Grundlage der ursprünglichen Netzgeometrie ermöglichen. Definieren Sie Bahnzulagen und steuern Sie Übergänge zwischen Schnitten direkt an Flächenbegrenzungen und Schnittpunkten.

Verfügbare Funktionen entdecken

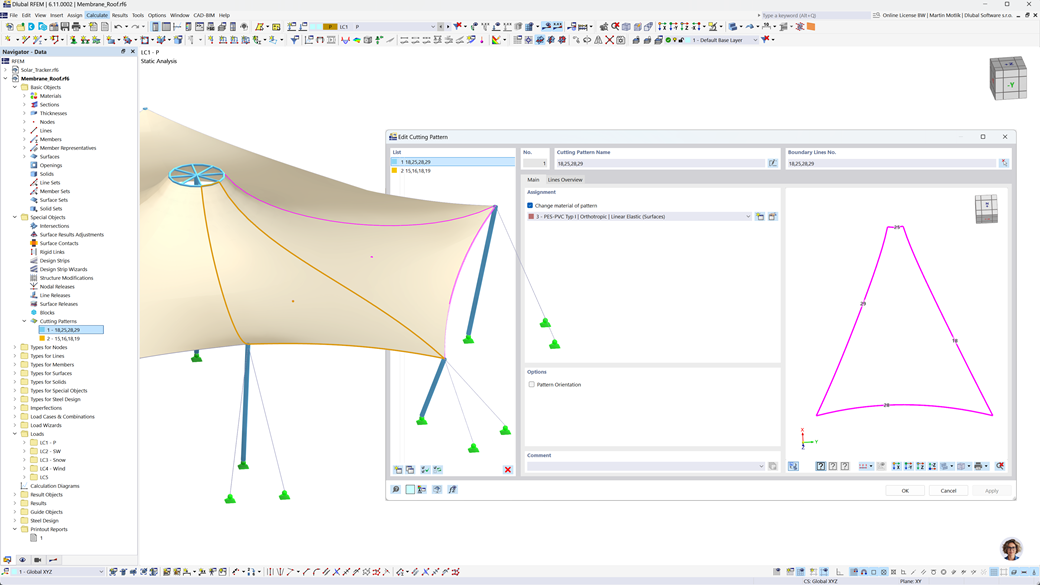

RFEM 6-Oberfläche mit Details zur Zuschnittbahn der Membrankonstruktion in einem Dialog.
Membrankonstruktion in RFEM 6 – Benutzeroberfläche und Dialog mit spezifischer Zuschnittbahn der Membran

Von Kompensationslasten zur endgültigen Schnittgeometrie

Der Lastfall 'Zuschnittanalyse' ermöglicht eine präzise Steuerung der Oberflächen- und Randkompensation. Die Ergebnisse umfassen eine abgeflachte Schnittgeometrie mit Knotenkoordinaten und detaillierten Statistiken wie Fläche, Breite und Abmessungen.

Mit Testversion von RFEM 6 entdecken

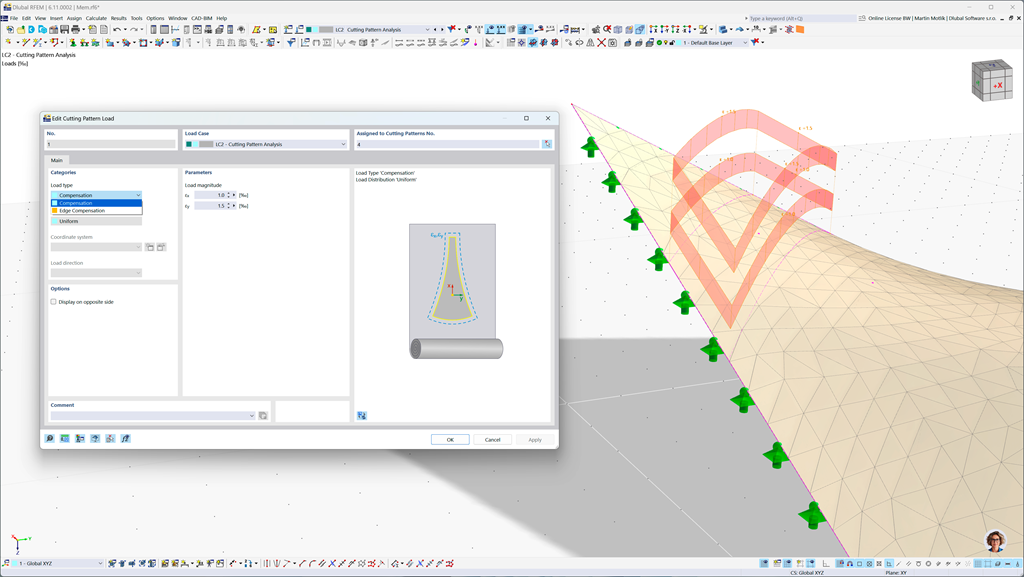

RFEM 6-Add-On Zuschnitte mit Anzeige der Einstellungen für die Kompensationslast in einem Dialog.
Add-On Zuschnitte für RFEM 6 – Dialog mit Einstellungen für Kompensationslast
@Funktionen@
Überblick über verfügbare Features

Diese Übersicht stellt die Funktionen des Add-Ons 'Zuschnitte' für RFEM 6 vor, das derzeit als Beta-Version verfügbar ist. Einige Funktionen befinden sich noch in der Entwicklung, aber Sie können bereits jetzt eine umfassende Liste von Tools erkunden, die Ihnen in naher Zukunft bei der Arbeit mit Zuschnittbahnen helfen werden.

  • Unterstützung der Abflachung von multiaxial gekrümmten Netzoberflächen
  • Kompatibel mit den Ergebnissen des Add-Ons Formfindung
  • Definitionen über 'Schnitt mittels Schnittfläche' und 'Schnitt mittels zwei Linien'
  • Option 'Mehrfachschnittlinie' für parallele oder gedrehte Schnitte
  • Zuschnittanalyse als eigener Lastfall
  • Definition von Zuschnittbahnen innerhalb von Begrenzungs- und Schnittlinien
  • Steuerung von Zulagen zwischen benachbarten Zuschnittsegmenten
  • Berücksichtigung von Kompensationsdehnungslasten und Flächensteifigkeiten
  • Flächen- und Randkompensationslasten für Abflachungsgenauigkeit
  • Tabelle der Zuschnittergebnisse mit Knotenkoordinaten der abgeflachten Geometrie
  • Statistiktabelle mit wichtigen Kenngrößen wie Fläche und Breite
  • Zukünftige Unterstützung für persistente Zuschnittdefinitionen nach erneuter Vernetzung
  • Grafische Ausgabe der geglätteten Schnitte in der Hauptanzeige
  • DXF-Export der fertiggestellten Zuschnittformen
Alle Features entdecken

Empfohlene Features und Services

Weißes Vektorsymbol zur Darstellung eines Community-Symbols auf dunklem Hintergrund.

Dlubal Community

Werden Sie Teil einer lebhaften Community von Ingenieuren und Konstrukteuren. Stellen Sie Fragen, tauschen Sie Ideen aus, schlagen Sie Funktionen vor, und knüpfen Sie Kontakte mit anderen, die vor ähnlichen Herausforderungen wie Sie stehen.

Symbol für eine Anwendungsprogrammierschnittstelle, gestaltet mit weißen Grafiken, die sich für dunkle Hintergründe eignen.

API

Nutzen Sie die Dlubal API, um Prozesse zu automatisieren, externe Tools zu integrieren und individuelle Workflows zu erstellen, die auf Ihre spezifischen Projektanforderungen zugeschnitten sind.

Weißes Symbol einer Lernplattform auf dunklem Hintergrund, geeignet für Dlubal-Schulungsinhalte.

Lernen & Knowledge Base

Starten Sie schnell mit Schritt-für-Schritt-Videotutorials und hilfreichen Anleitungen. Finden Sie Antworten, Tipps und Lerninhalte für alle Erfahrungsstufen.

Weißes Cloud-Computing-Symbol zur Verwendung auf dunklem Hintergrund.

Cloud-Berechnungen

Führen Sie Ihre Analysen in der Cloud durch – ohne Hardwarebeschränkungen. Sparen Sie lokale Ressourcen, verarbeiten Sie komplexe Modelle und arbeiten Sie jederzeit und überall.

Wie das Add-On Zuschnitte reale Projekte unterstützt

Beispiele aus der Praxis für eine effiziente Materialplanung. Das Add-On Zuschnitte ermöglicht es Ingenieuren, präzise Zuschnittpläne für Membrankonstruktionen zu generieren, den Materialabfall zu minimieren und Herstellern klare, produktionsreife Daten zur Verfügung zu stellen.

Membranüberdachung Harzdrenalin an der Rappbodetalsperre als Beispiel für technische Exzellenz in Deutschland.

Harzdrenalin-Membrandach an der Rappbode-Talsperre

Gisela Zündel vom Ingenieurbüro für Tragwerksplanung in Lorch war für die statische Bemessung und Planung des Membrandaches verantwortlich. Zum Einsatz kamen das FEM-Programm RFEM und die Zusatzmodule RF-FORMFINDUNG, RF-ZUSCHNITT und RF-STAHL EC3.

  • Lorch, Deutschland

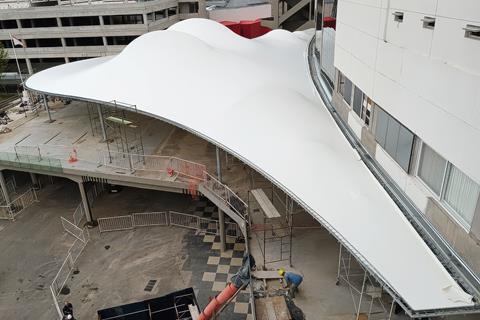

Architektonische Konstruktion mit einer Spannmembran, die Vorspannkräften ausgesetzt ist, entworfen von Ing. Agustin Alvarez Sarrieta.

Tenso CARP-Projekt am El Monumental-Stadion

Die Ingenieure Agustín Alvarez und Daniel Isola entwarfen mit Hilfe des RFEM-Programms und den Add-Ons Formfindung und Zuschnitte die ästhetischen und festigkeitsrelevanten Aspekte der Membrangeometrie, einschließlich der flachen, gefalteten Zuschnittbahnsegmente.

  • Buenos Aires, Argentinien

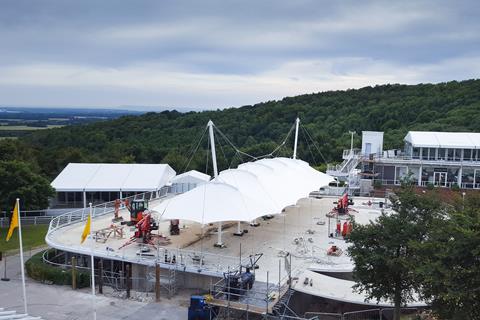

Ein Blick auf die Champagne Bar an der Pferderennbahn in Goodwood, United Kingdom mit ihrem architektonischen Design.

Vordach an der Champagner-Bar

Die Firma LEICHT wurde mit der Entwurfsphase für das neue Dach der Champagner-Bar auf dem Goodwood Racecourse beauftragt. Zu den Planungsschritten gehörten der Formfindungsprozess, die Genehmigung und der Entwurf der Membran und der tragenden Stahlkonstruktion sowie die Zuschnittbahnen für Membran und Kabel.

  • Vereinigtes Königreich
Weitere Fallstudien anzeigen

Jetzt als kostenlose Beta-Version verfügbar

Testen Sie das neue Add-On 'Zuschnitte' für RFEM 6 – jetzt kostenlos verfügbar während der Beta-Phase.

Aktivieren Sie es einfach in Ihrer RFEM 6-Installation und schon können Sie alle Funktionen nutzen.

RFEM 6-Testversion herunterladen Vertrieb kontaktieren
