RFEM 6 裁剪设计

RFEM 6 裁剪设计

可快速将复杂三维膜曲面转化为可加工平面裁片。“裁剪设计”模块提供“多条裁剪线”功能，支持通过平行和旋转方式定义裁剪路径。

凭借精确的补偿控制与无缝过渡技术，确保裁片接合精度。基于能量法的展平技术可优化设计流程，有效减少安装时的褶皱问题。

图标 (Download Icon)。 免费下载试用版

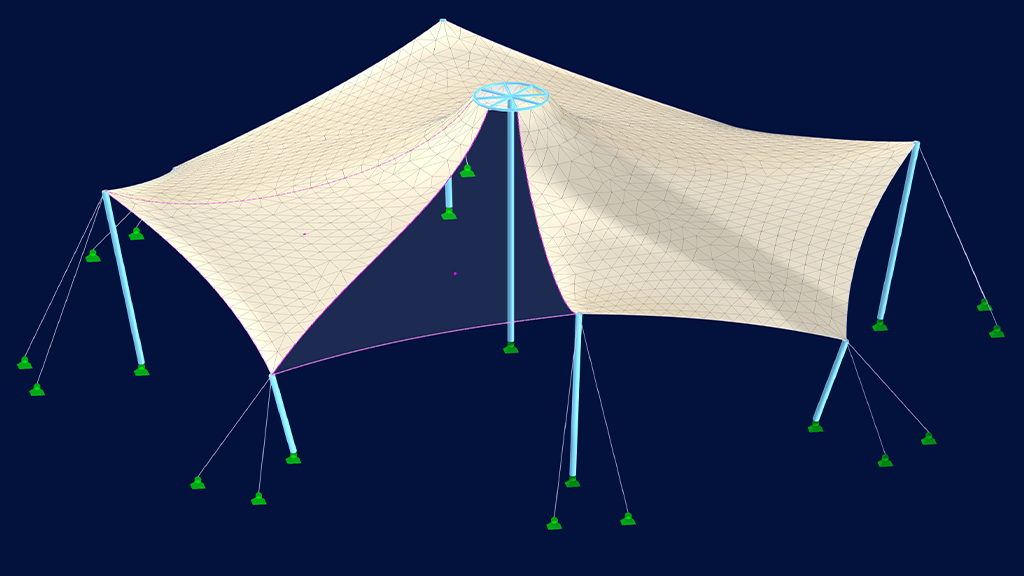

RFEM 6 剪裁样式插件界面中的膜结构
Subnavigation
01
总览
图标表示有限元分析软件 RFEM 6。

剪裁设计模块

“裁剪设计”模块专为将复杂膜曲面分解成可加工平面裁片而开发。通常用于处理来自“结构找形”模块生成的数据。

  • 在裁剪过程中，程序会考虑网格曲面的几何形状和预设边界条件，自动生成裁剪线。
  • 生成的裁片已考虑材料延展补偿和表面刚度，确保精准无损展平。
  • 生成的裁片（含补偿和余量）可直接用于后续结构分析和制造。

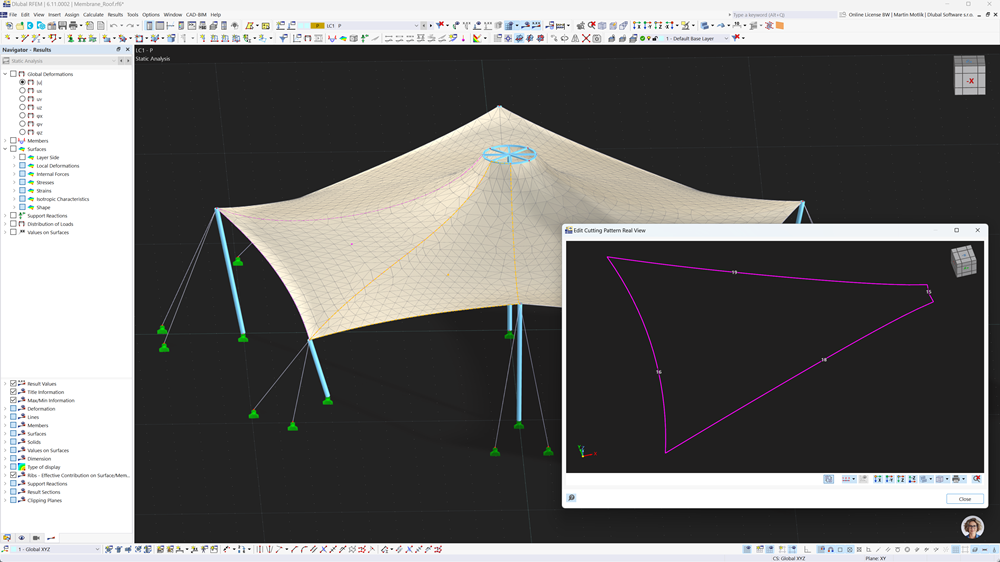

膜结构显示，使用 RFEM 的裁剪样式的正交视图，包括详细的裁剪样式 在“2025 年 7 月有哪些新功能”视频中关于“裁剪设计”模块的介绍
使用 RFEM 6 显示的膜结构，裁剪图显示界面的功能。
裁片通过在曲面边界线和交线之间定义“裁剪式样”生成。

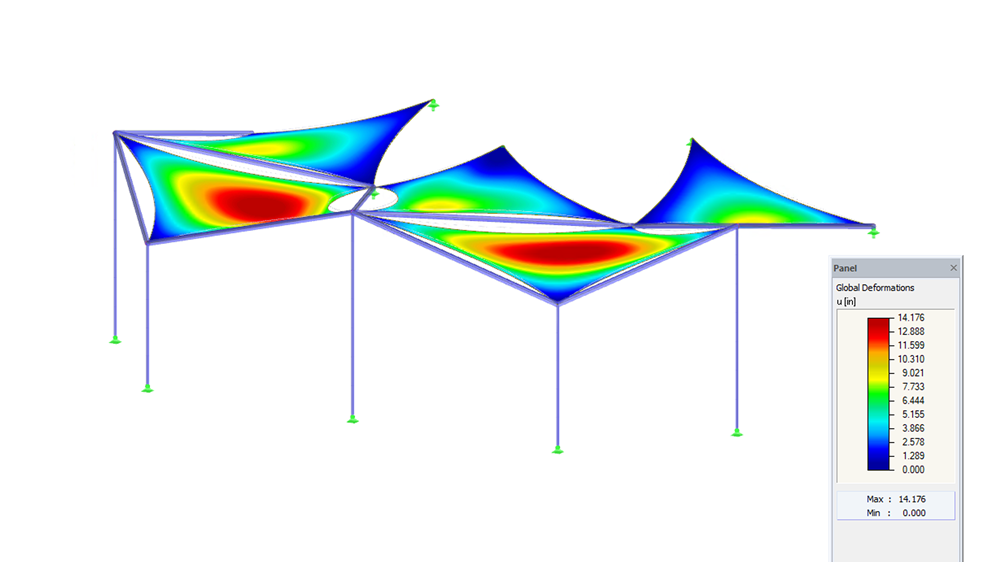

利用切割图案模块将复杂曲面几何转换为平面板。
RFEM 6 裁剪设计

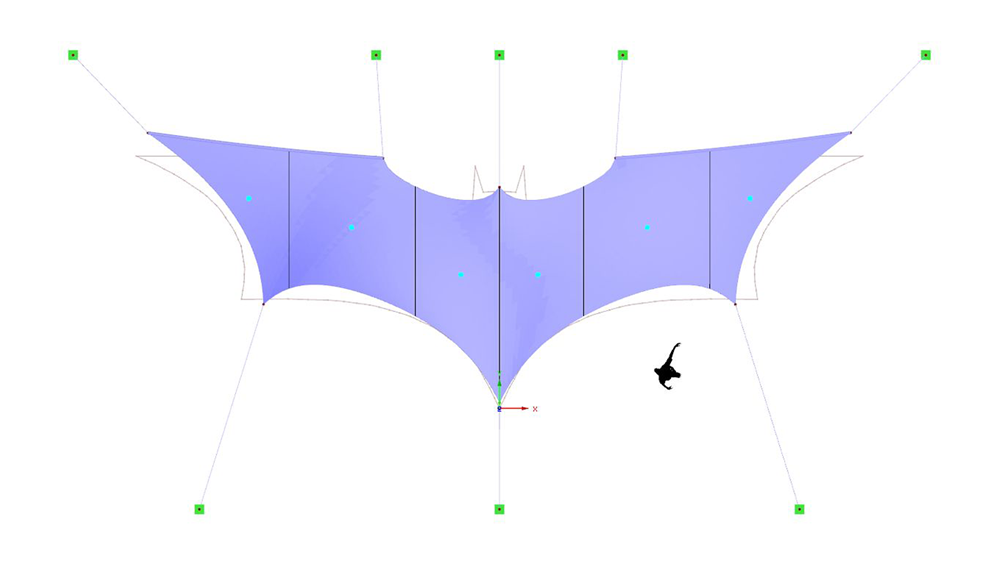

切割图样 组合 的表示， 可用于将网格面转换为平面部分。
RFEM 6 裁剪设计
膜结构显示，使用 RFEM 的裁剪样式的正交视图，包括详细的裁剪样式 在“2025 年 7 月有哪些新功能”视频中关于“裁剪设计”模块的介绍
使用 RFEM 6 显示的膜结构，裁剪图显示界面的功能。 裁片通过在曲面边界线和交线之间定义“裁剪式样”生成。
利用切割图案模块将复杂曲面几何转换为平面板。 RFEM 6 裁剪设计
切割图样 组合 的表示， 可用于将网格面转换为平面部分。 RFEM 6 裁剪设计
在“2025 年 7 月有哪些新功能”视频中关于“裁剪设计”模块的介绍

推荐主题

下载 90 天全功能试用版 产品 | RFEM 6 结构找形模块
利用 RFEM 6 套裁优化模块进行表面优化的现代方法，实现精确制造。

优势

  • 支持在膜曲面上精准定义裁剪线
  • 可基于主裁剪线自动生成平行或旋转分布的裁剪线
  • 裁剪式样独立于原始输入
  • 每个裁剪式样边缘可单独设定余量
  • 全域应变补偿技术（面向和线向）
  • 考虑裁片刚度的数值展平算法
  • 通过边界点列表输出展平裁片

网格曲面上的裁剪式样定义

通过高级线型与自定义分段功能，可快速生成膜结构裁剪方案。“裁剪设计”模块提供直观工具，如“通过平面相交裁剪”和“通过两条线裁剪”，可基于初始网格几何精确创建子分段。支持直接在曲面边界和交线处设定裁片余量，并精准控制裁剪路径间的过渡连接。

查看全部功能

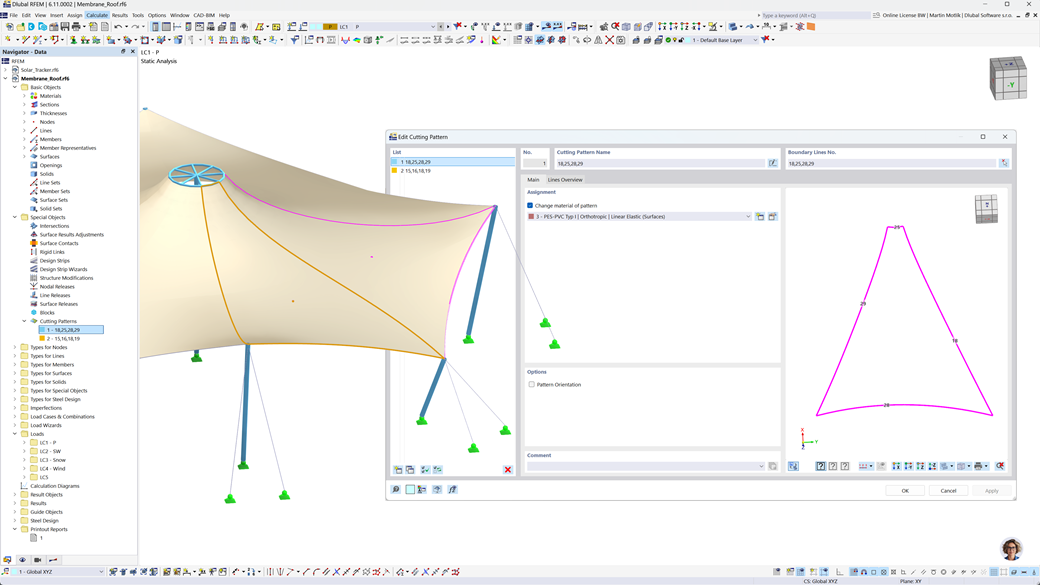

RFEM 6 界面在对话框中显示膜结构裁切展开图的详细信息。
RFEM 6 膜结构 - 用户界面和有关裁剪式样的对话框

从补偿载荷到最终裁剪几何

裁剪式样分析荷载工况可精确控制曲面与边缘补偿。结果包括带节点坐标的展开平面几何以及详细的统计数据（例如面积、宽度和尺寸）。

探索 RFEM 6 试用版
RFEM 6 裁剪图案模块在对话框中显示补偿载荷设置。
RFEM 6 的剪裁式样模块 - 补偿荷载设置对话框
可用功能概览

此概述介绍了目前在测试阶段的RFEM 6的切割图案附加模块的功能。虽然某些功能仍在开发中，但您已经可以探索一个全面的工具列表，这些工具将在不久的将来支持您处理切割图案的工作。

  • 支持多轴曲面网格展平
  • 与“结构找形”模块结果兼容
  • 支持通过平面相交或两条线进行裁剪定义
  • 多条裁剪线选项（平行和旋转裁剪）
  • 裁剪式样可作为独立的荷载工况进行分析
  • 基于边界线和交线定义裁剪式样
  • 精确控制相邻裁剪片的余量
  • 考虑补偿应变荷载与曲面刚度
  • 通过面与边缘荷载补偿提高展开精度
  • 裁剪式样结果表包含展平后的节点坐标数据
  • 统计表提供关键指标，如面积和宽度
  • 未来将支持重建网格后保留裁剪定义
  • 主视图中可图形化显示平滑后的裁剪线
  • 支持导出最终裁剪式样为 DXF 文件
探索所有功能

推荐功能和服务

深色背景上的白色社群符号

Dlubal 社区

加入一个充满活力的工程师和设计师社区。在这里，您可以提问解惑、分享想法，以及提出功能建议，并与面对相似挑战的伙伴们建立联系。

应用程序编程接口图标，使用白色图形设计，适用于深色背景。

API

使用 Dlubal API 实现自动化流程，与外部工具无缝集成，并构建定制化工作流，精准匹配你的项目需求！

深色背景上的学习平台白色图标，适用于 Dlubal 的培训内容。

学习和知识库

快速上手！从入门到精通，提供清晰的视频教程、实用指南、常见问题，以及提示和技巧等各种学习内容，满足不同水平的学习需求。

用于深色背景上的白色云计算图标

云计算

在云端运行分析 - 突破硬件限制。节省本地资源，处理复杂模型，随时随地工作。

“裁剪设计”模块如何支持实际项目

高效材料规划的实际案例。“裁剪设计”模块帮助工程师为膜结构生成精确的裁剪布局，有效减少材料浪费，并为制造商提供清晰、可用于生产的数据。

由 Harzdrenalin 提供的德国拉普博德水坝上的膜结构屋顶，展现了德国工程的卓越成就。

拉普博德大坝 Harzdrenalin 膜结构屋顶

Gisela Zündel 来自德国洛尔希的一家结构设计工程事务所，负责膜结构屋顶的结构分析和规划工作。该项目使用了有限元分析软件 RFEM 及其附加模块 RF-FORM-FINDING、RF-CUTTING 和 RF-STEEL EC3。

  • 德国洛尔希(Lorch)

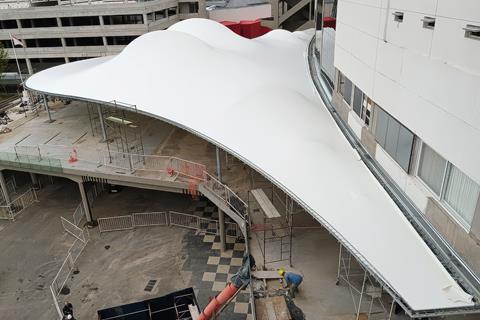

施加预张力的建筑纺织膜结构，Agustín Álvarez Sarrieta 设计

纪念体育场 Tenso CARP 项目

工程师 Agustín Alvarez 和 Daniel Isola 采用 RFEM，并结合找形和裁剪模块，对膜结构进行了设计，在保证膜结构力学性能的同时，优化其造型美感，并最终生成可用于生产的平面展开裁剪片。

  • 阿根廷布宜诺斯艾利斯

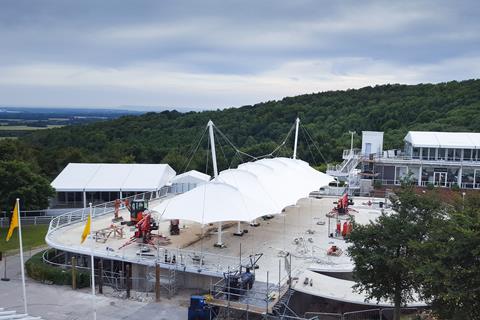

英国古德伍德赛马场香槟酒吧，展示其独特的建筑设计。

香槟酒吧雨篷

LEICHT 公司负责古德伍德赛马场香槟吧新屋顶的设计阶段工作。整个规划过程包括：屋顶形态的生成分析、膜结构与支撑钢结构的设计及审批，以及膜材和拉索的裁剪图样设计。

  • 英国
显示更多案例研究

现在可免费使用测试版

试用 RFEM 6 的全新“裁剪设计”模块 - 目前处于测试阶段，免费提供。

只需在您的 RFEM 6 安装中激活它，即可开始使用其所有功能。

下载 RFEM 6 试用版 联系销售
