Patrones de corte para RFEM 6

Patrones de corte para RFEM 6

Transforme sin esfuerzo geometrías complejas de superficies curvas de eje múltiple en segmentos planos adecuados para la fabricación. El complemento Patrones de corte le permite definir líneas de corte, incluidas opciones paralelas y rotadas, con la nueva función "Línea de corte múltiple".

Con un control preciso de la compensación y transiciones fluidas entre secciones, esta herramienta garantiza resultados de alta calidad. Optimice su proceso de diseño con un método de aplanamiento basado en energía que minimiza los pliegues durante el montaje.

Icono de descarga Descargar versión de prueba gratuita

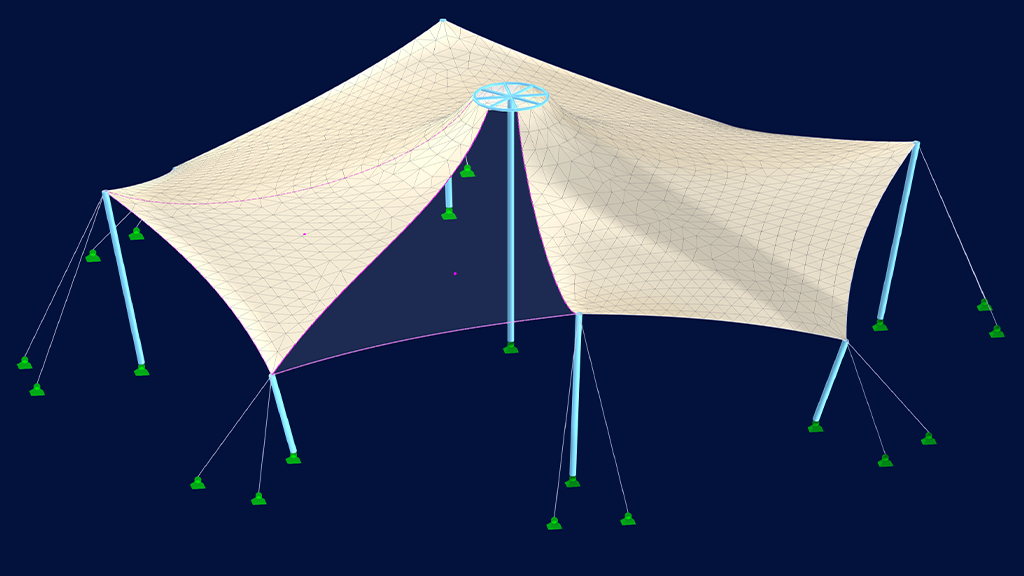

Estructura de membrana destacada en la interfaz de complemento Patrones de corte de RFEM 6
Subnavigation
01
Visión general
Icono que representa RFEM 6, una aplicación de software de análisis de elementos finitos.

Complemento Patrones de corte

El complemento "Patrones de corte" se desarrolló para dividir superficies de malla con curvatura multiaxial en segmentos planos adecuados para la fabricación. Este programa se utiliza normalmente para procesar datos de un análisis de búsqueda de formas realizado con el complemento Búsqueda de forma.

  • En el proceso de patrón de corte, el programa considera la geometría de la superficie de la malla y las condiciones de contorno indicadas para generar las líneas de corte.
  • Este proceso genera segmentos parciales que pueden ser aplanados considerando las cargas de compensación aplicadas y las rigideces de superficie.
  • Los patrones de corte resultantes, con las compensaciones y tolerancias aplicadas, están disponibles para su posterior análisis y fabricación.

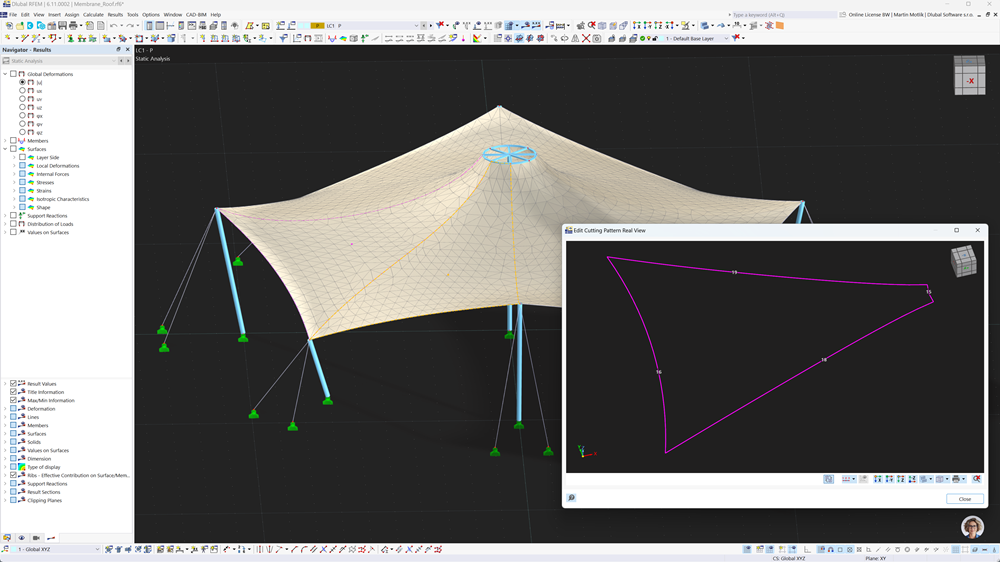

Visualización de la estructura de membrana con patrón de corte detallado utilizando el complemento Patrones de corte de RFEM en una vista de modelo completa. Presentación del complemento Patrones de corte en el vídeo ¿Qué hay de nuevo 07/2025?

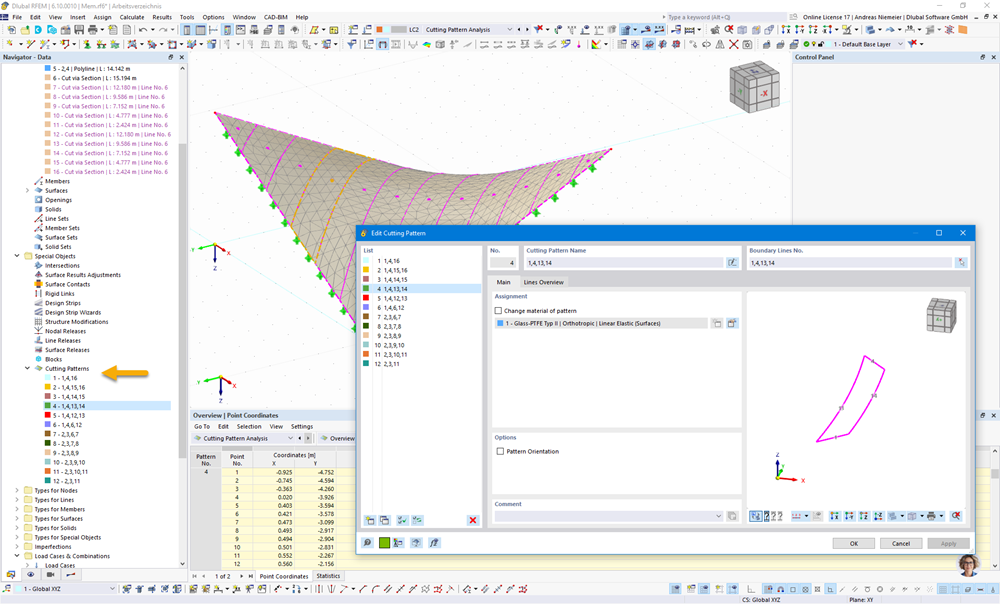

Estructura de membrana mostrada en RFEM 6 con patrones de corte que resaltan las capacidades de la interfaz.
Subsegmentos generados al definir "Patrones de corte" dentro de las líneas de contorno de la superficie y las líneas de intersección en la superficie.

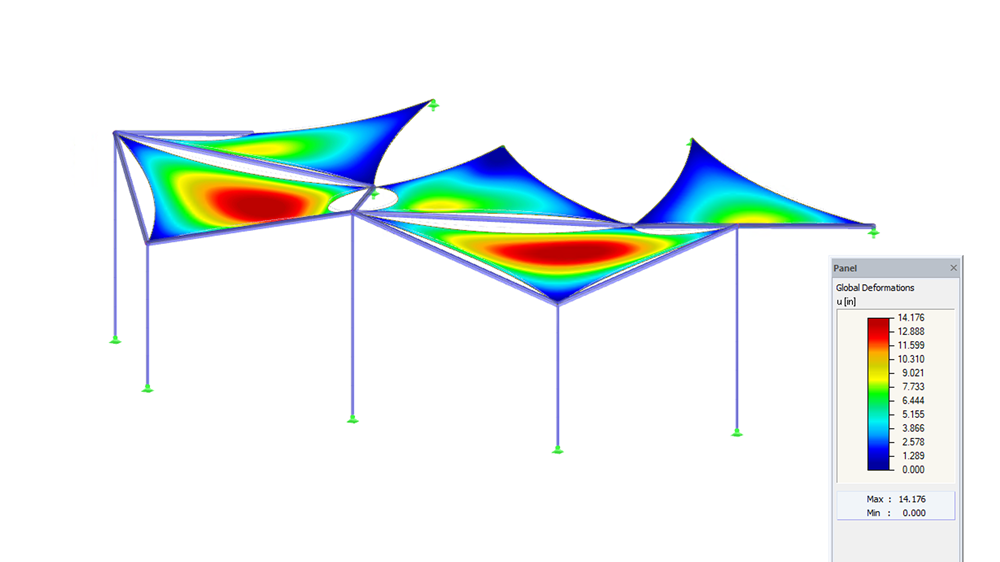

Convertir geometrías complejas de superficies curvas en segmentos planos con el complemento Patrones de corte.
Patrones de corte para RFEM 6

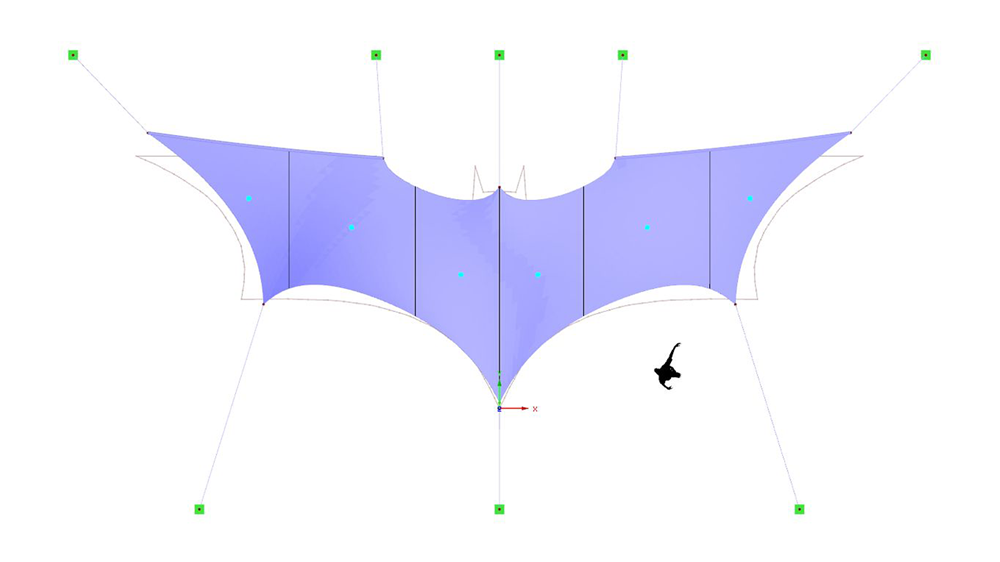

Representación del complemento de patrones de corte para RFEM 6 para convertir superficies de malla en secciones planas.
Patrones de corte para RFEM 6
Visualización de la estructura de membrana con patrón de corte detallado utilizando el complemento Patrones de corte de RFEM en una vista de modelo completa. Presentación del complemento Patrones de corte en el vídeo ¿Qué hay de nuevo 07/2025?
Estructura de membrana mostrada en RFEM 6 con patrones de corte que resaltan las capacidades de la interfaz. Subsegmentos generados al definir "Patrones de corte" dentro de las líneas de contorno de la superficie y las líneas de intersección en la superficie.
Convertir geometrías complejas de superficies curvas en segmentos planos con el complemento Patrones de corte. Patrones de corte para RFEM 6
Representación del complemento de patrones de corte para RFEM 6 para convertir superficies de malla en secciones planas. Patrones de corte para RFEM 6
Presentación del complemento Patrones de corte en el vídeo ¿Qué hay de nuevo 07/2025?

Temas recomendados

Descarga de la versión de prueba completa de 90 días Producto | Búsqueda de forma para RFEM 6
Métodos modernos de optimización de superficies con el complemento Corte optimizado para fabricación precisa

Sus ventajas

  • Líneas de corte para dividir modelos de superficies de malla
  • Líneas de corte generadas automáticamente, paralelas o rotadas respecto a una línea de corte maestra
  • Generación de patrones de corte independientes de la entrada original
  • Asignación individual de tolerancias en las líneas de borde de cada patrón de corte
  • Consideración de la compensación utilizando las cargas de deformación con respecto a la superficie y la línea
  • Procedimiento de aplanamiento numérico teniendo en cuenta la rigidez del patrón
  • Salida de patrones de corte aplanados a través de una lista de puntos límite

Definición del patrón de corte en superficies de malla

Defina fácilmente los diseños de corte de membranas utilizando tipos de línea avanzados y definiciones de segmentos personalizadas. El complemento Patrones de corte introduce herramientas intuitivas como "Corte mediante sección" y "Corte mediante dos líneas", que permiten crear subsegmentos precisos basados en la geometría inicial de la malla. Defina tolerancias de patrón y controle las transiciones entre cortes directamente en los límites e intersecciones de la superficie.

Descubra las características disponibles

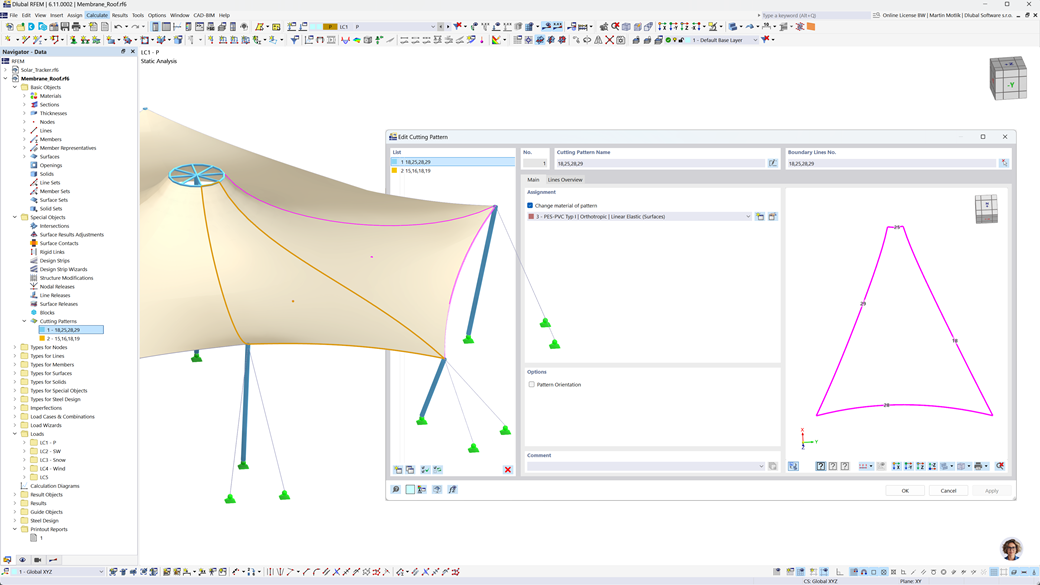

Interfaz de RFEM 6 mostrando detalles de plantilla de corte de estructura de membrana en un cuadro de diálogo.
Estructura de membrana en RFEM 6 – Interfaz de usuario y cuadro de diálogo con patrón de corte específico de membrana

De las cargas de compensación a la geometría final del corte

El caso de carga de Análisis del patrón de corte permite un control preciso de la compensación de superficie y borde. Los resultados incluyen la geometría de corte aplanada con coordenadas de nudos y estadísticas detalladas como el área, la anchura y las dimensiones.

Explore RFEM 6 con la versión de prueba

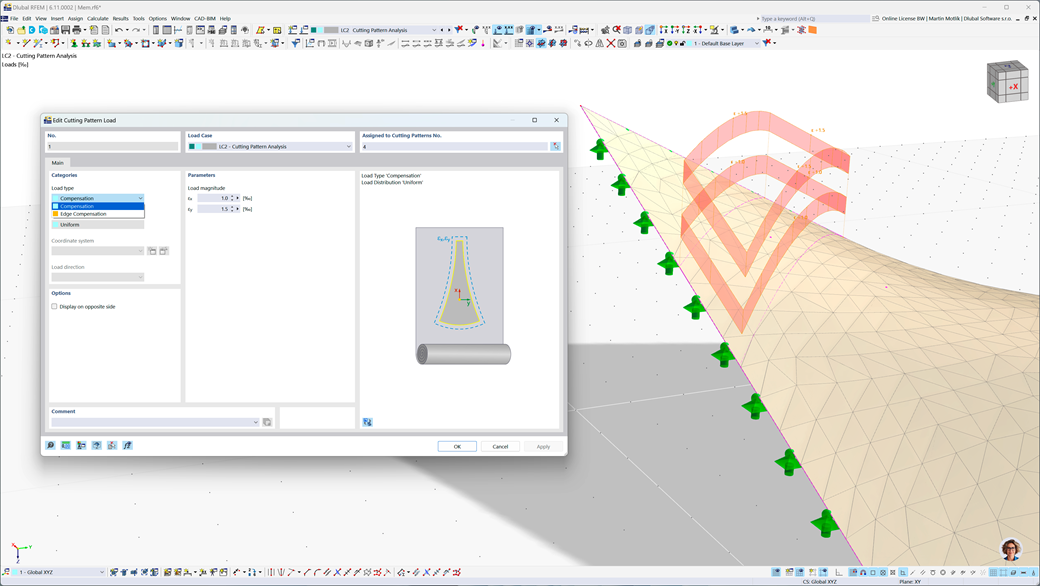

Complemento de patrones de corte de RFEM 6 mostrando los ajustes de carga de compensación en un cuadro de diálogo
Complemento Patrones de corte para RFEM 6 – Cuadro de diálogo con configuración de carga de compensación
Vista general de las características disponibles

Esta visión general presenta la funcionalidad del complemento de Patrones de Corte para RFEM 6, actualmente disponible en versión beta. Aunque algunas características aún están en desarrollo, ya puedes explorar una lista completa de herramientas que apoyarán su trabajo con patrones de corte en el futuro cercano.

  • Soporte del aplanado de superficies de malla curvadas multiaxialmente
  • Compatible con los resultados del complemento de Búsqueda de forma
  • Definiciones de corte mediante sección y corte mediante dos líneas
  • Opción de línea de corte múltiple para cortes paralelos o rotados
  • Análisis de patrones de corte como un caso de carga dedicado
  • Definición de patrones de corte dentro de líneas de contorno e intersección
  • Control de tolerancia entre segmentos de corte próximos
  • Consideración de cargas de tensión de compensación y rigideces de superficie
  • Cargas de compensación de superficie y borde para precisión en el aplanado
  • Tabla de resultados de patrones de corte con coordenadas de nudos de la geometría aplanada
  • Tabla de estadísticas con métricas clave, como el área y ancho
  • Soporte futuro para definiciones de corte persistentes después de un nuevo mallado
  • Salida gráfica de cortes suavizados en la pantalla principal
  • Exportación a DXF de las formas de corte finalizadas
Descubra todas las características

Características y servicios recomendados

Ícono de vector blanco para representar un símbolo de comunidad en un fondo oscuro.

Comunidad Dlubal

Únase a una comunidad dinámica de ingenieros y diseñadores. Haga preguntas, comparta ideas, sugiera características y conecte con otras personas que se enfrentan a retos similares.

Icono que simboliza la interfaz de programación de aplicaciones, diseñado con gráficos blancos adecuados para fondos oscuros.

API

Utilice la Interfaz de Programación de Aplicaciones (API) de Dlubal para automatizar procesos, integrarse con herramientas externas y crear flujos de trabajo personalizados adaptados a las necesidades específicas de su proyecto.

Icono blanco de una plataforma de aprendizaje sobre un fondo oscuro, adecuado para contenido de formación de Dlubal.

Aprendizaje y base de conocimientos

Comience rápidamente con tutoriales en vídeo paso a paso y guías útiles. Encuentre respuestas, consejos y contenido de aprendizaje para todos los niveles de experiencia.

Icono de computación en la nube blanca diseñada para su uso en fondo oscuro

Cálculos en la nube

Realice sus análisis en la nube, sin límites de hardware. Ahorre recursos locales, procese modelos complejos y trabaje en cualquier lugar, en cualquier momento.

Cómo los patrones de corte contribuyen a proyectos del mundo real

Ejemplos reales de planificación eficiente de materiales. El complemento Patrones de corte permite a los ingenieros generar diseños de corte precisos para estructuras de membrana, minimizando el desperdicio de material y proporcionando a los fabricantes datos claros y listos para la producción.

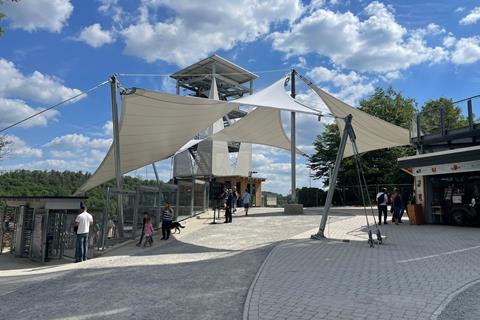

Membrana que cubre Harzdrenalin en la presa de Rappbode, un ejemplo de la excelencia en ingeniería en Alemania

Cubierta de membrana Harzdrenalin en la presa Rappbode

Gisela Zündel, del estudio de ingeniería para diseño estructural en Lorch, Alemania, fue la responsable del análisis estructural y la planificación de la cubierta de membrana. Se utilizaron el programa RFEM según el método de los elementos finitos, así como los módulos adicionales RF-FORM-FINDING, RF-CUTTING y RF-STEEL EC3.

  • Lorch, Alemania

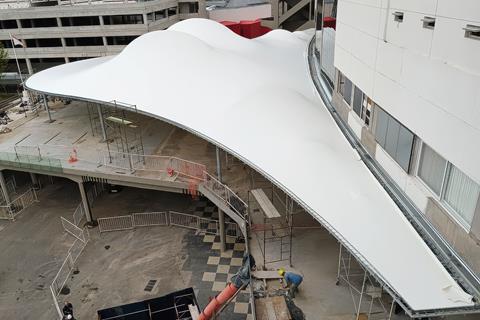

Estructura arquitectónica con una membrana textil sometida a fuerzas de pretensado diseñada por el Ing. Agustin Alvarez Sarrieta.

Proyecto Tenso CARP en El Monumental

Usando el programa RFEM junto con los complementos Búsqueda de forma y Patrones de corte, los ingenieros Agustín Álvarez y Daniel Isola diseñaron los aspectos estéticos y de resistencia de la geometría de la membrana del Estadio Mâs Monumental, lo que incluyó la obtención de los segmentos planos y plegados del patrón.

  • Buenos Aires, Argentina

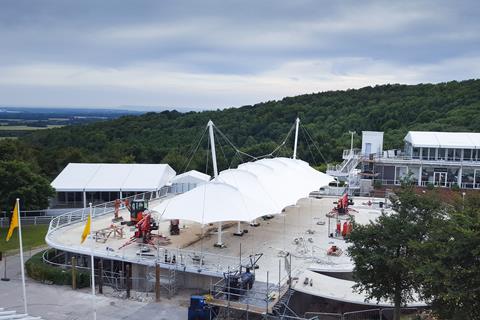

Imagen del Chichester Champagne Bar en el Hipódromo de Goodwood en el Reino Unido, mostrando su diseño arquitectónico

Cubierta con marquesina en el Champagne Bar

La empresa LEICHT se adjudicó la fase de diseño del nueva cubierta del Champagne Bar, situado en el Hipódromo de Goodwood. Las etapas de planificación incluyeron el proceso de búsqueda de la forma, la aprobación y el diseño de la membrana y la estructura de acero de soporte, así como los patrones de corte de la membrana y los cables.

  • Reino Unido
Mostrar más casos prácticos

Ahora disponible como versión beta gratuita

Pruebe el nuevo complemento Patrones de corte para RFEM 6, ahora disponible de forma gratuita durante la fase beta.

Solo tiene que activarlo en su instalación de RFEM 6 y empezar a utilizar todas sus características.
