S programem Dlubal Software můžete efektivně modelovat, analyzovat a navrhovat jakékoli typy nosných konstrukcí a montážních systémů pro fotovoltaické panely. Od stanovení zatížení až po ověření ocelových, hliníkových a betonových prvků jsou všechny kroky integrovány do jednoho jednotného prostředí pro návrh v souladu s normami.
Objevte modulární systém softwaru Dlubal pro návrh solárních konstrukcí a montážních systémů. Začněte s hlavním programem, přidejte nezbytná rozšíření pro vaše hlavní úkoly a vylepšete svůj pracovní postup s doporučenými doplňky.
Hlavní aplikace pro komplexní analýzu a posouzení ocelových, železobetonových a dřevěných mostů.
Nezbytné addony pro základní analýzu a posouzení staveb fotovoltaických a nosných systémů.
Volitelné addony a programy, které rozšiřují možnosti navrhování.
RWIND využívá technologii CFD k simulaci proudění větru na konstrukcích a k přenosu vzniklých zatížení větrem přímo do RFEMu nebo RSTABu pro statickou analýzu.
Navrhněte a ověřte celou nosnou konstrukci fotovoltaického systému – včetně analýzy napětí, návrhu přípojek a kontroly základů.
Jedno- nebo vícesloupové konstrukce, které zvedají jeden nebo více panelů na centrální tyči. Tyto systémy vyžadují přesné konstrukční posudky na převrácení, kroucení a tlak větru, zejména u zvýšených a nastavitelných konstrukcí.
Robustní nosné systémy ukotvené přímo do základové půdy, obvykle pomocí beraněných pilotů nebo betonových základů. Tyto konstrukce jsou ideální pro velké solární farmy a lze je snadno modelovat a optimalizovat tak, aby odolávaly zatížení větrem, sněhem a seizmickým zatížením.
Tyto lehké systémy, připevněné k plochým nebo šikmým střechám, musí zohledňovat únosnost střechy, vztlak větru a optimalizaci úhlu panelů. Zahrnují jak pevné, tak balastované varianty vhodné pro různé typy střech.
Dvojúčelové ocelové nebo hliníkové rámy, které poskytují přístřeší a zároveň podpírají solární panely. Tyto konstrukce s otevřenými stranami musí být navrženy tak, aby odolávaly dynamickému zatížení, hromadění sněhu a zajišťovaly účinný odvod vody.
Španělská společnost Axial Structural Solutions, lídr v oblasti návrhu a výroby pevných konstrukčních systémů a solárních trackerů pro fotovoltaické instalace, s námi sdílí tento projekt vyvinutý v RFEM.

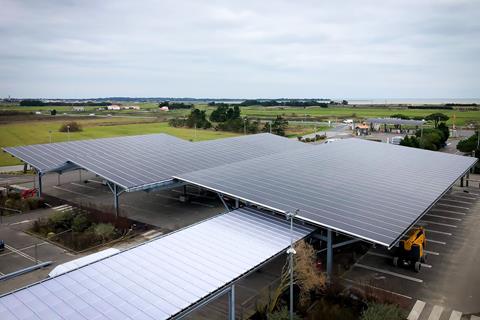

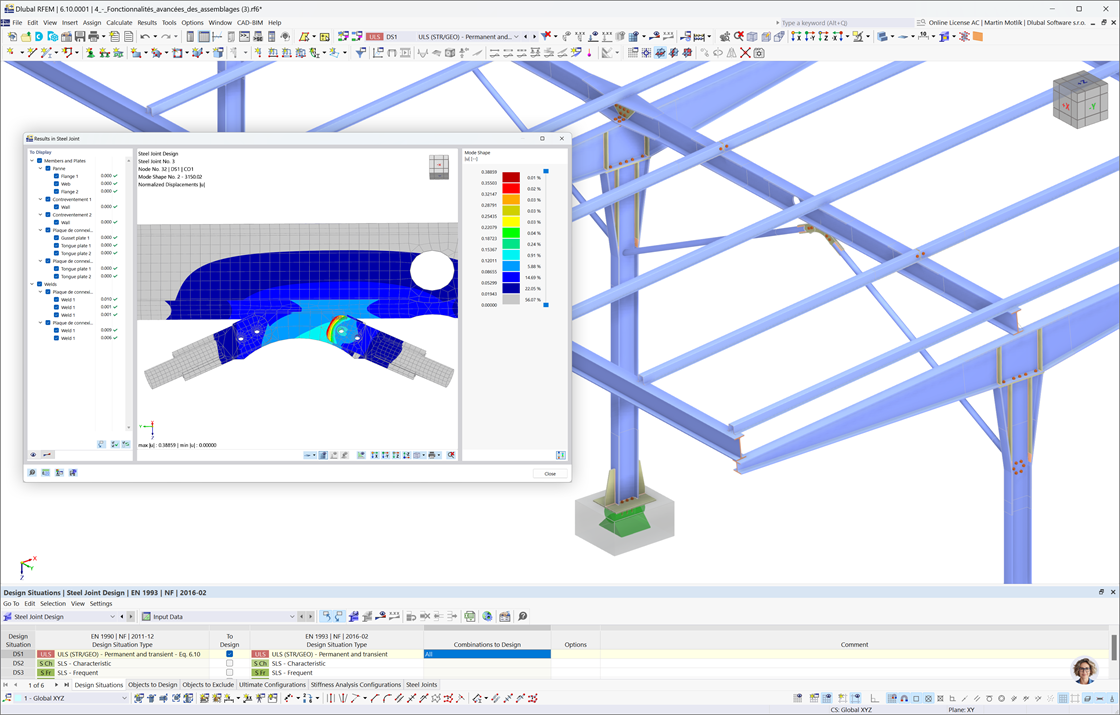

Strukturální analýza provedená GH Hervouetem posoudila odolnost střešních konstrukcí vůči mechanickému a klimatickému zatížení. Kovové komponenty byly analyzovány pomocí přídavného modulu Steel Design, aby byla zajištěna odolnost proti ohybu, tlaku a vzpěru podle Eurokódu 3 a francouzského národního dodatku.

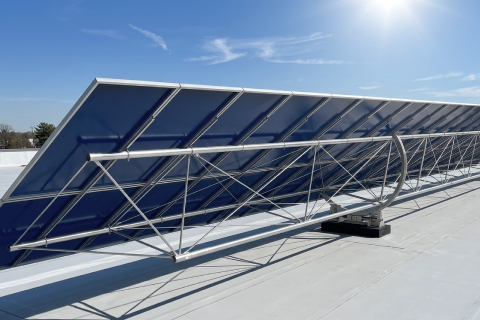

Solární tracker od KEYLIOS® je prvním řešením zcela řízeným Nexans Solar Technologies, od návrhu po výrobu. Optimalizace a přísná kontrola výrobních nákladů vedly k výběru softwaru RFEM, pomocí kterého byla navržena struktura trackeru KEYLIOS®.

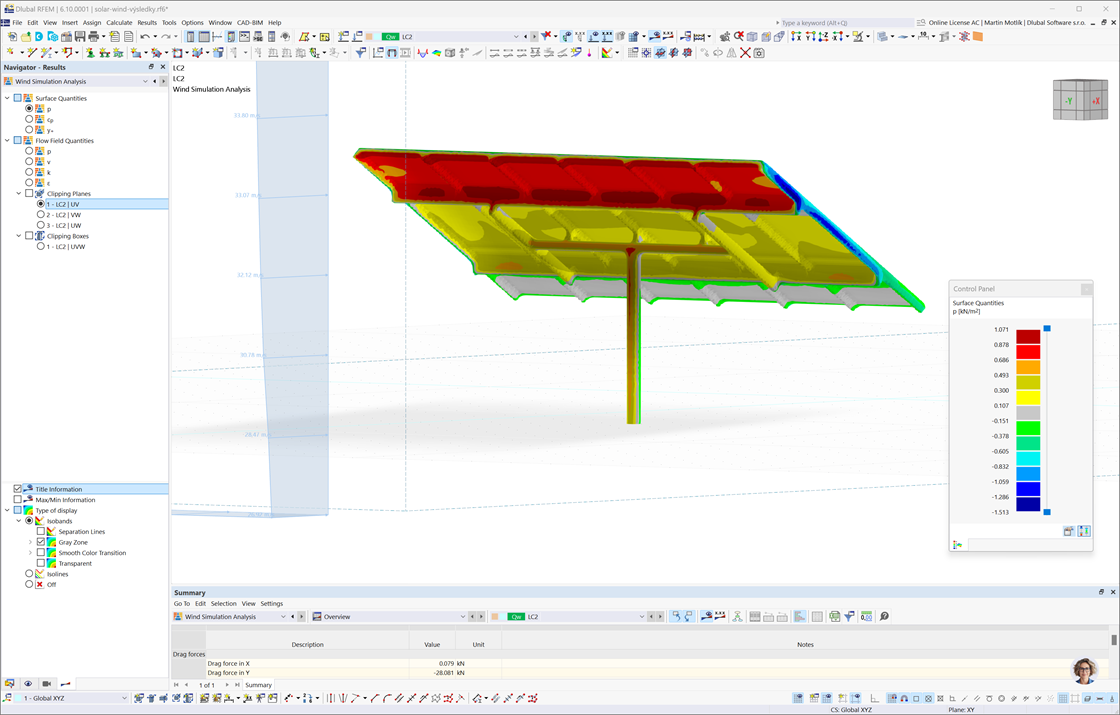

RWIND 3 simuluje proudění větru kolem solárních panelů pomocí pokročilých CFD technik a zachycuje lokální tlakové účinky na nosné rámy a plochy. Výsledky zatížení větrem se nativně přenášejí do RFEM 6, kde se aplikují na konstrukční model pro podrobnou analýzu návrhových vnitřních sil, deformací a celkové stability systému. To zajišťuje spolehlivý a optimalizovaný návrh montážních systémů za realistických větrných podmínek.
"RFEM 6"
RFEM 6 importuje pole tlaků generovaná v RWIND 3 prostřednictvím integrované CFD simulace a používá je jako případy zatížení větrem pro podrobnou analýzu modelu.
RWIND 3

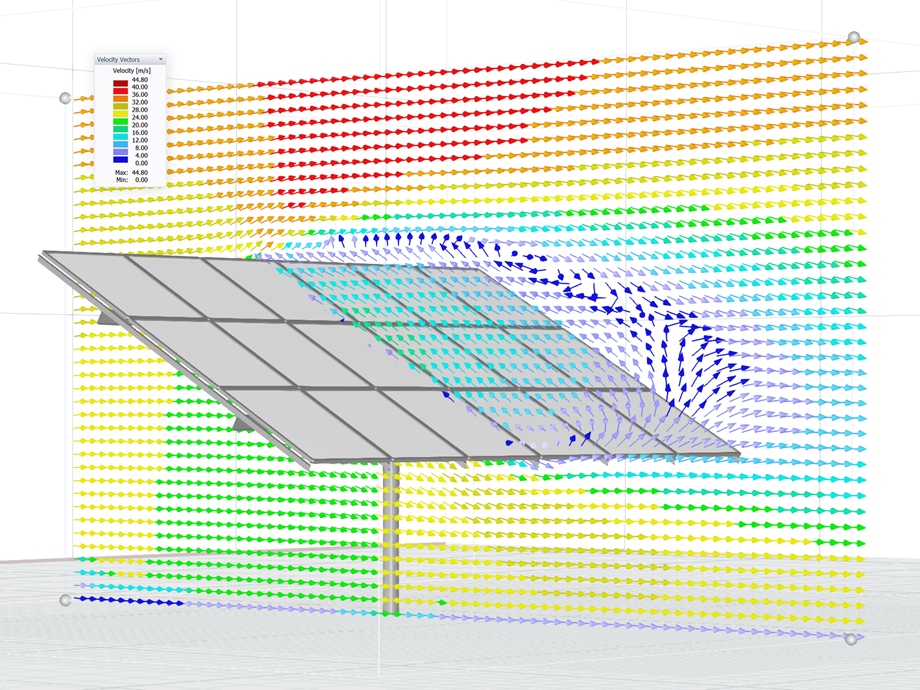

Provádí CFD simulace proudění větru kolem solárních konstrukcí a montážních systémů, poskytuje podrobné údaje o tlaku větru, které lze přímo přenést do RFEM 6 pro přesnou analýzu zatížení větrem a konstrukční návrh.
Naši odborníci vám rádi představí software ve formě krátké online demonstrace přizpůsobené vašemu oboru.
