Konstrukcje i systemy montażowe paneli słonecznych

Za pomocą oprogramowania Dlubal można efektywnie modelować, analizować i projektować wszelkiego rodzaju konstrukcje wsporcze dla systemów fotowoltaicznych i systemy montażowe. Od określenia obciążeń po weryfikację elementów stalowych, aluminiowych i betonowych, wszystkie kroki są zintegrowane w jednym spójnym środowisku umożliwiającym projektowanie zgodne z normami.

Panele słoneczne zainstalowane na systemie montażowym, prezentujące zastosowanie konstrukcji solarnej w pełnym słońcu.

Typy konstrukcyjne systemów wsporczych paneli słonecznych

Od prostych ram po zaawansowane systemy śledzenia – analizuj i optymalizuj wszystkie struktury wsporcze solara, korzystając z naszego kompleksowego rozwiązania do projektowania konstrukcji.

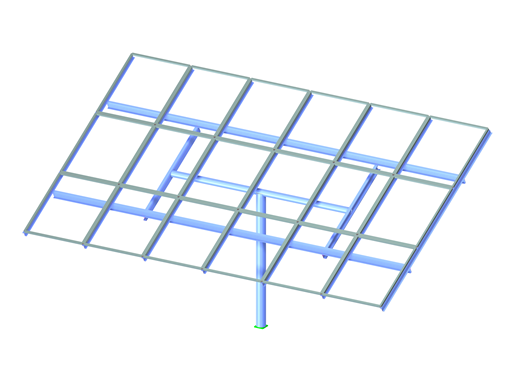

Model konstrukcji montowanej na słupie w programie RFEM 6 przedstawiający szczegółowe elementy analizy konstrukcyjnej i funkcje projektowania

Konstrukcja montowana na słupie

Konstrukcje jedno- lub wielosłupowe, które podnoszą jeden lub więcej paneli na centralnym słupie. Systemy te wymagają precyzyjnych kontroli strukturalnych pod kątem przewrócenia, skręcania i nacisku wiatru, szczególnie dla konstrukcji podniesionych i regulowanych.

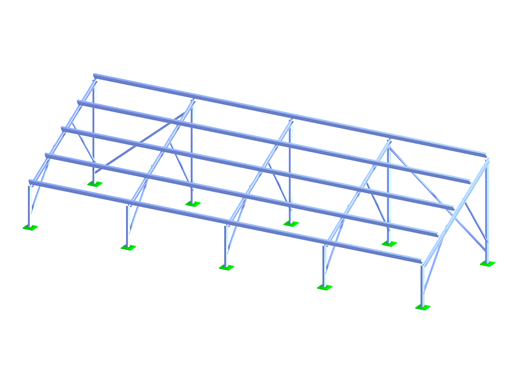

Konstrukcja mocująca do instalacji gruntowej paneli słonecznych, przedstawiająca elementy konstrukcyjne wsporników fotowoltaicznych zaprojektowane za pomocą oprogramowania inżynierskiego.

Konstrukcja naziemna

Solidne systemy podparcia zakotwiczone bezpośrednio w ziemi, zazwyczaj za pomocą wbijanych pali lub betonowych fundamentów. Idealne dla wielkopowierzchniowych farm słonecznych, te konstrukcje można łatwo modelować i optymalizować, aby wytrzymać obciążenia wiatrem, śniegiem i wstrząsami sejsmicznymi.

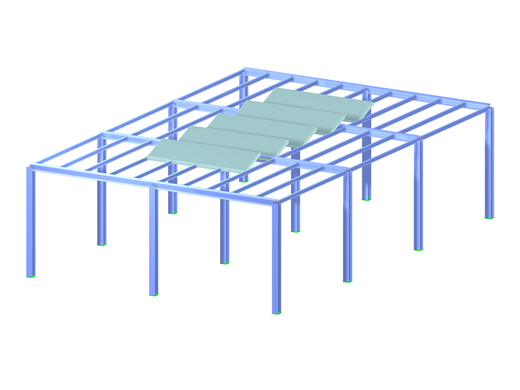

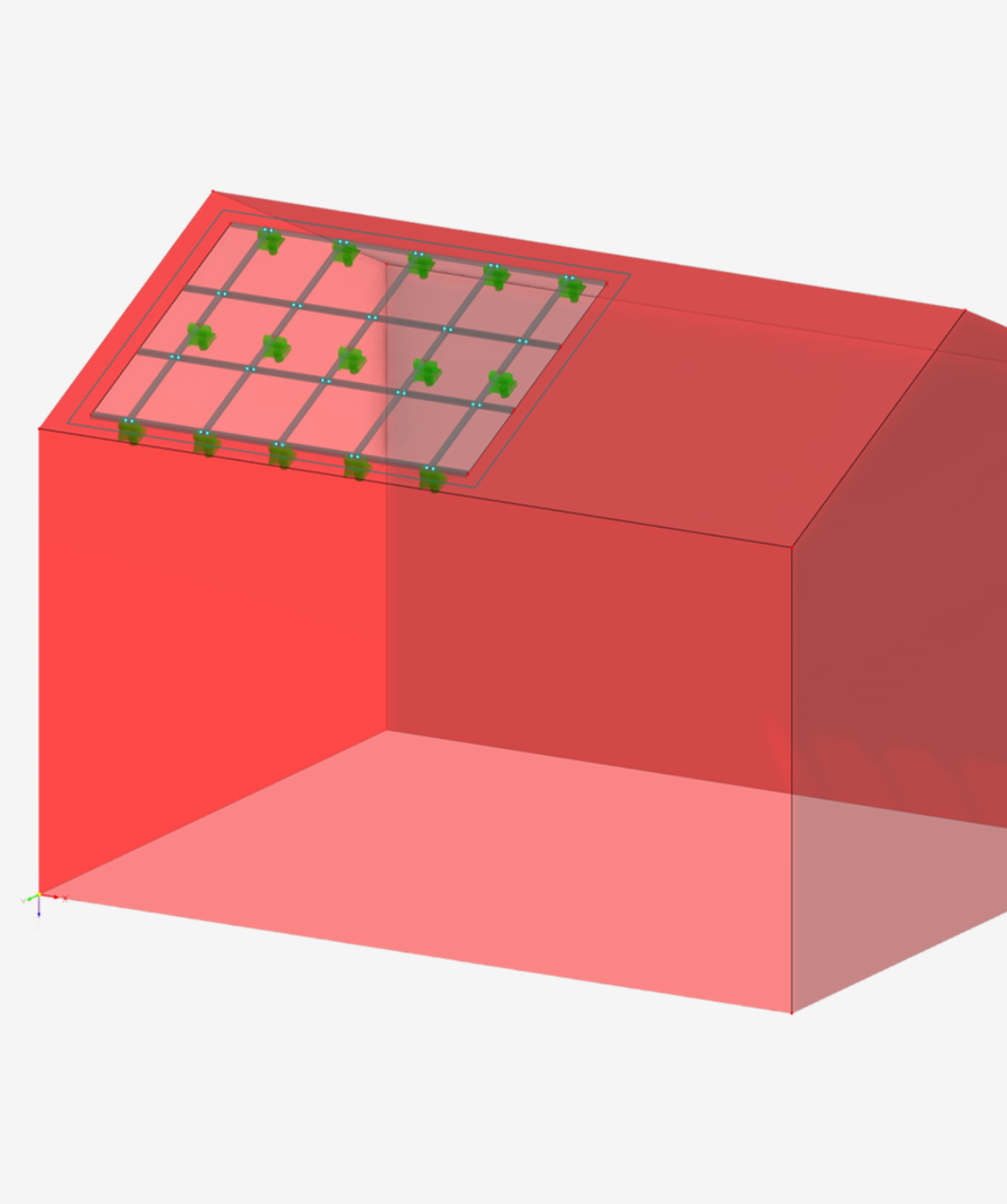

Model 3D przedstawiający szczegółową analizę konstrukcji mocowania dachu solarnego, w tym elementy konstrukcyjne i połączenia.

Konstrukcja mocowania dachu

Zamontowane na dachach płaskich lub spadzistych, te lekkie systemy muszą uwzględniać nośność dachu, podnoszenie przez wiatr i optymalizację kąta paneli. Obejmują zarówno opcje stałe, jak i balastowe, odpowiednie dla różnych typów dachów.

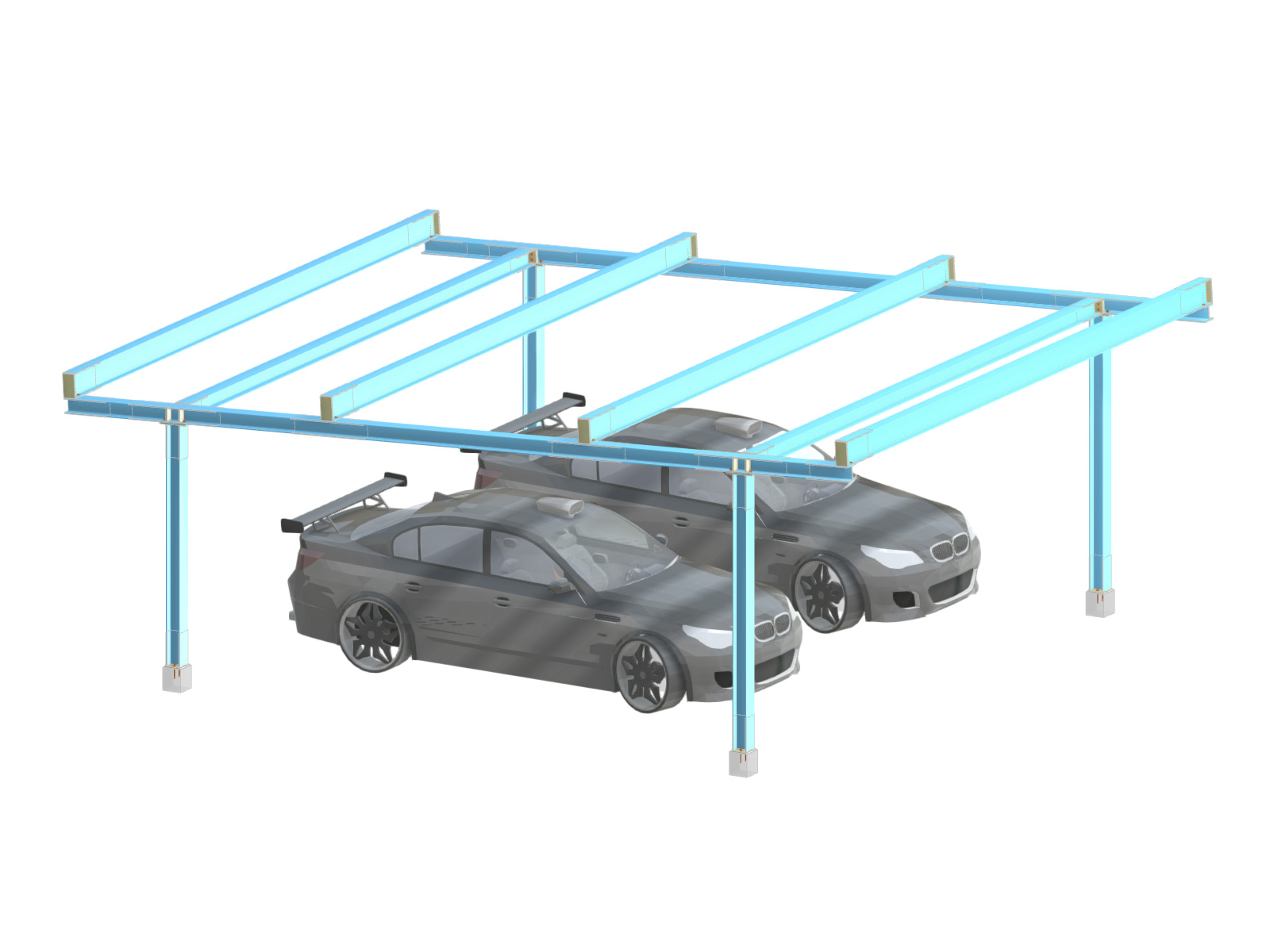

Model 3D konstrukcji carportu w RFEM 6, ukazujący elementy konstrukcyjne i połączenia.

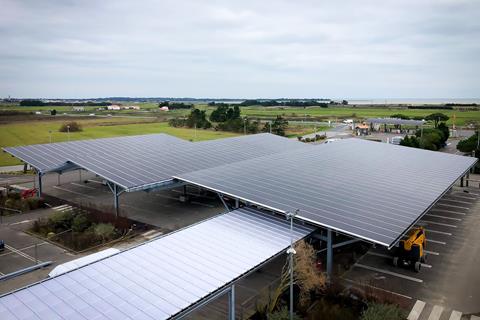

Konstrukcja nośna wiaty

Dwufunkcyjne ramy stalowe lub aluminiowe, które zapewniają schronienie jednocześnie wspierając panele solarne. Te otwarte konstrukcje muszą być zaprojektowane tak, aby wytrzymywać obciążenia dynamiczne, akumulację śniegu i zapewniać skuteczne odprowadzanie wody.

RFEM 6

Potężne oprogramowanie do analizy statycznej RFEM 6 firmy Dlubal jest idealne do projektowania konstrukcji wsporczych dla paneli fotowoltaicznych. Niezależnie od tego, czy modelujesz ramy stalowe, szyny aluminiowe, czy fundamenty betonowe, to narzędzie do symulacji 3D oparte na metodzie elementów skończonych zapewnia intuicyjny i efektywny przepływ pracy przy projektowaniu bezpiecznych i niezawodnych systemów paneli słonecznych.

Pobierz wersję próbną Umów się na prezentację

RWIND 3

Doświadcz zaawansowanej symulacji przepływu wiatru z RWIND 3. Korzystając z cyfrowego tunelu aerodynamicznego, dostarcza precyzyjnych danych o obciążeniach wiatrem do projektowania stabilnych i zoptymalizowanych konstrukcji paneli słonecznych.

Pobierz wersję testową

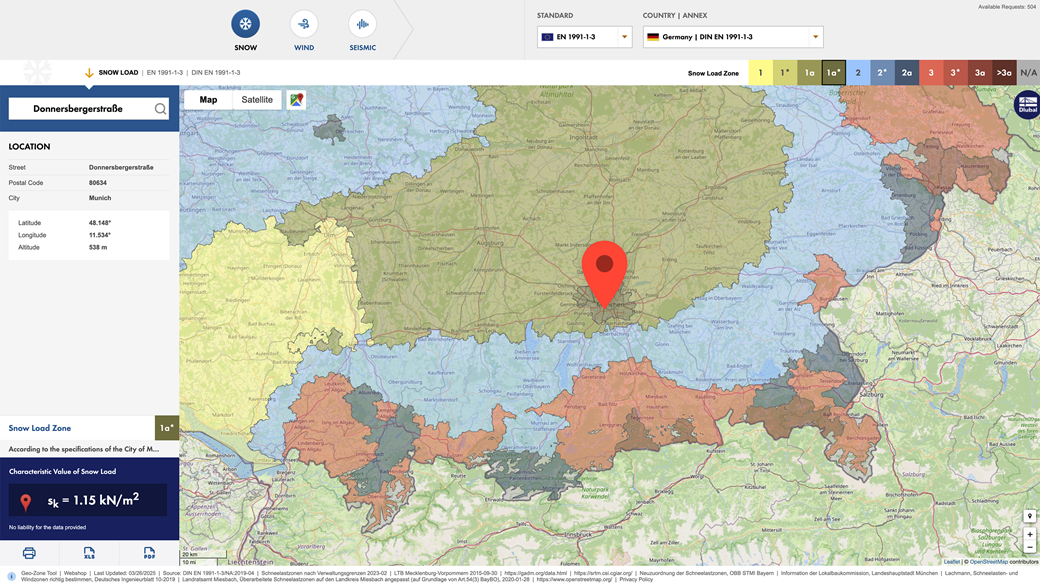

NARZĘDZIE GEO-ZONE TOOL

Planuj swoje projekty solarne z pewnością siebie. Narzędzie Geo-Zone dostarcza lokalne dane o wietrze, śniegu i trzęsieniach ziemi na całym świecie, zapewniając, że twoje konstrukcje są dostosowane do rzeczywistych warunków lokalnych od samego początku.

Wypróbuj teraz

RSECTION 1

Projektuj z precyzją, korzystając z RSECTION 1. To wszechstronne narzędzie oblicza skomplikowane przekroje dla wsporników paneli słonecznych, niezależnie od tego, czy pracujesz z cienkościennymi profilami stalowymi, czy z solidnymi komponentami aluminiowymi.

Pobierz wersję trial

Intuitive Design of the Supporting Structure

Design and verify the entire supporting structure of your PV system – including stress analysis, joint design, and foundation checks.

Steel Joints Design
Design your solar panel structures down to the last detail with the Steel Joints add-on in RFEM!
Model and analyze realistic bolted or welded connections for steel support systems, ensuring accurate stress distribution and reliable performance in all conditions.
- Połączenia stalowe dla RFEM 6
Load Determination

With Dlubal’s integrated load determination, you can retrieve site-specific wind, snow, and seismic data directly from the Geo-Zone Tool saving time and ensuring accurate, reliable designs. For advanced wind analysis, RWIND simulates wind flow around your structure using CFD methods to determine detailed surface pressure distributions. These wind loads are automatically transferred to RFEM 6, where they can be visualized and used for structural analysis and design.
Stability Analysis and Dynamic Analysis
Our software solution provides comprehensive support for structural design in seismic zones and global stability assessment. Advanced dynamic analysis is available through add-ons such as Time History Analysis and Pushover Analysis. Nonlinear behavior of structural elements is considered using code-based plastic hinges according to FEMA 356 (for steel structures). The resulting displacement of the structure can be determined according to the requirements of Eurocode 8, ensuring realistic and safe designs even under demanding conditions.
- Poznaj analizę pushover
- Przejdź do analizy historii czasowej
Cold-Formed Sections

With RSECTION 1, you can accurately analyze complex or cold-formed cross-sections. The program calculates all essential geometric and mechanical properties, including plastic limit states and behavior of multi-material sections. It enables stress analysis for axial forces, bending, shear, torsion, and warping, and evaluates equivalent stresses using the von Mises, Tresca, or Rankine criteria.

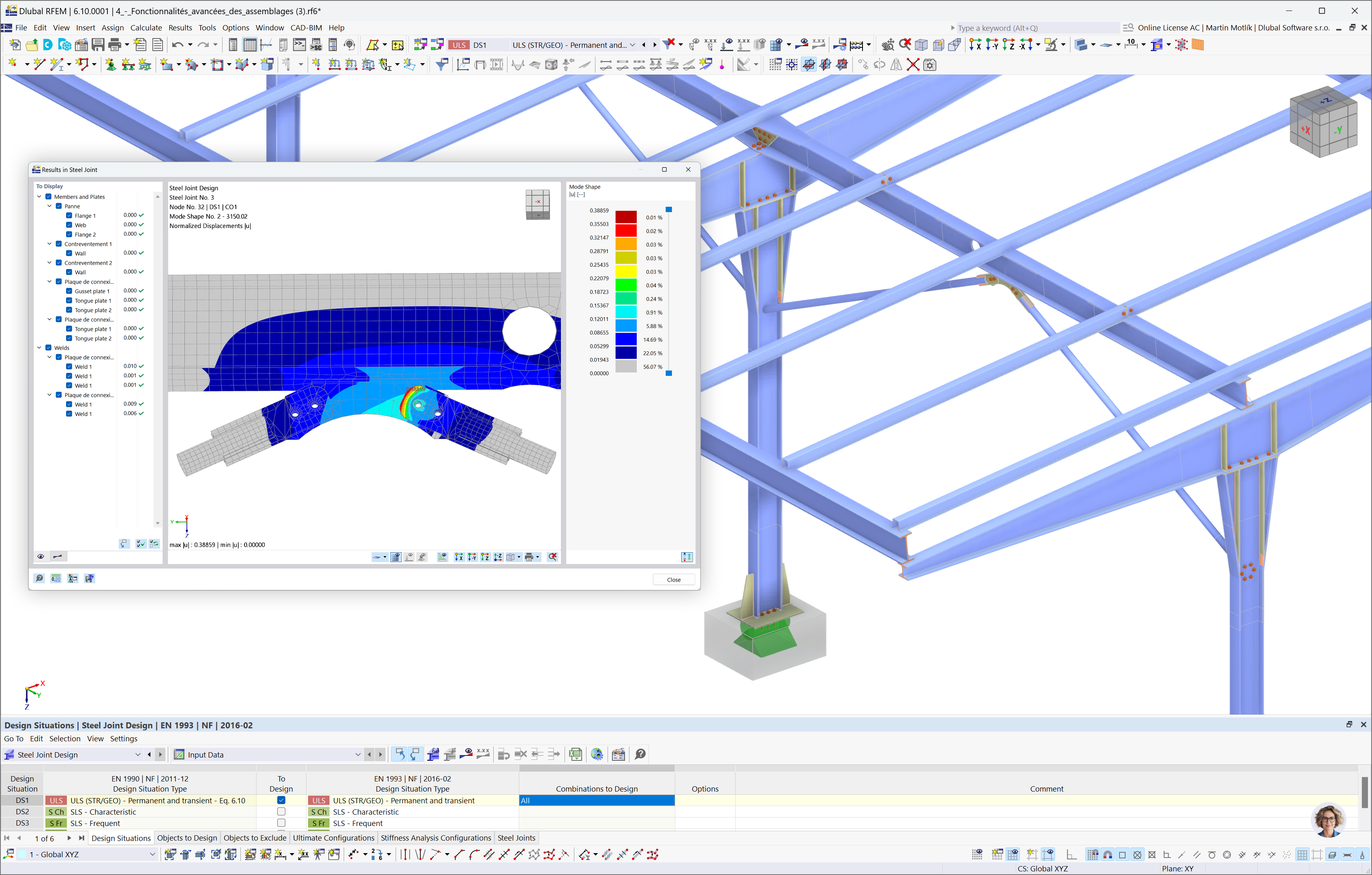

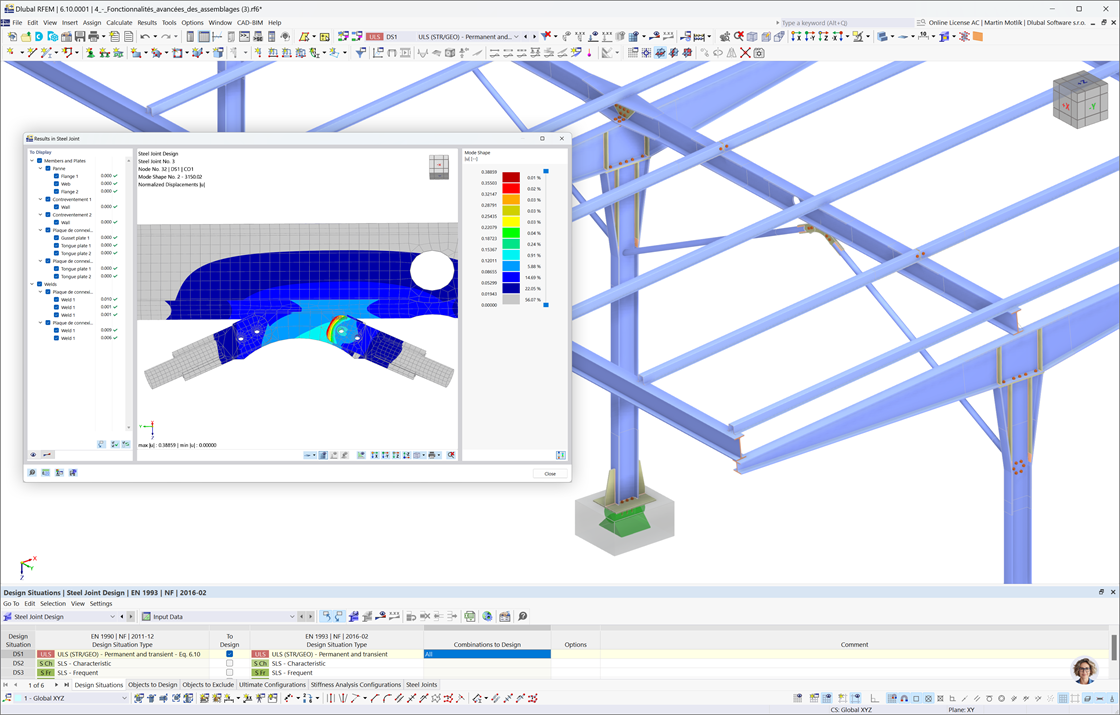

Konstrukcja stalowa zaprojektowana w programie RFEM 6 do podparcia panelu słonecznego ze szczegółowymi połączeniami stalowymi

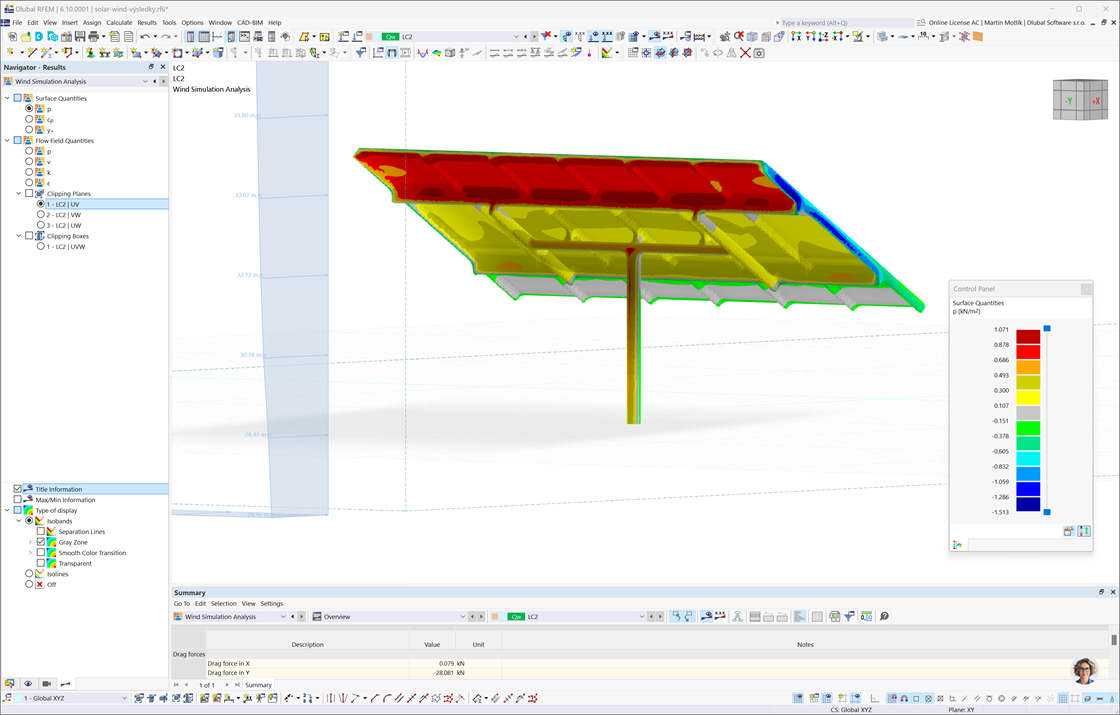

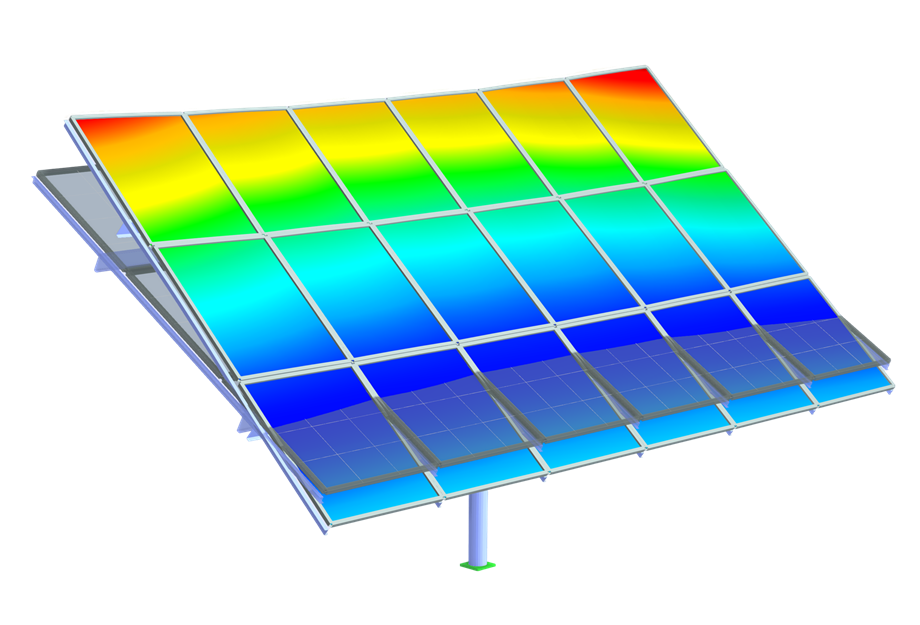

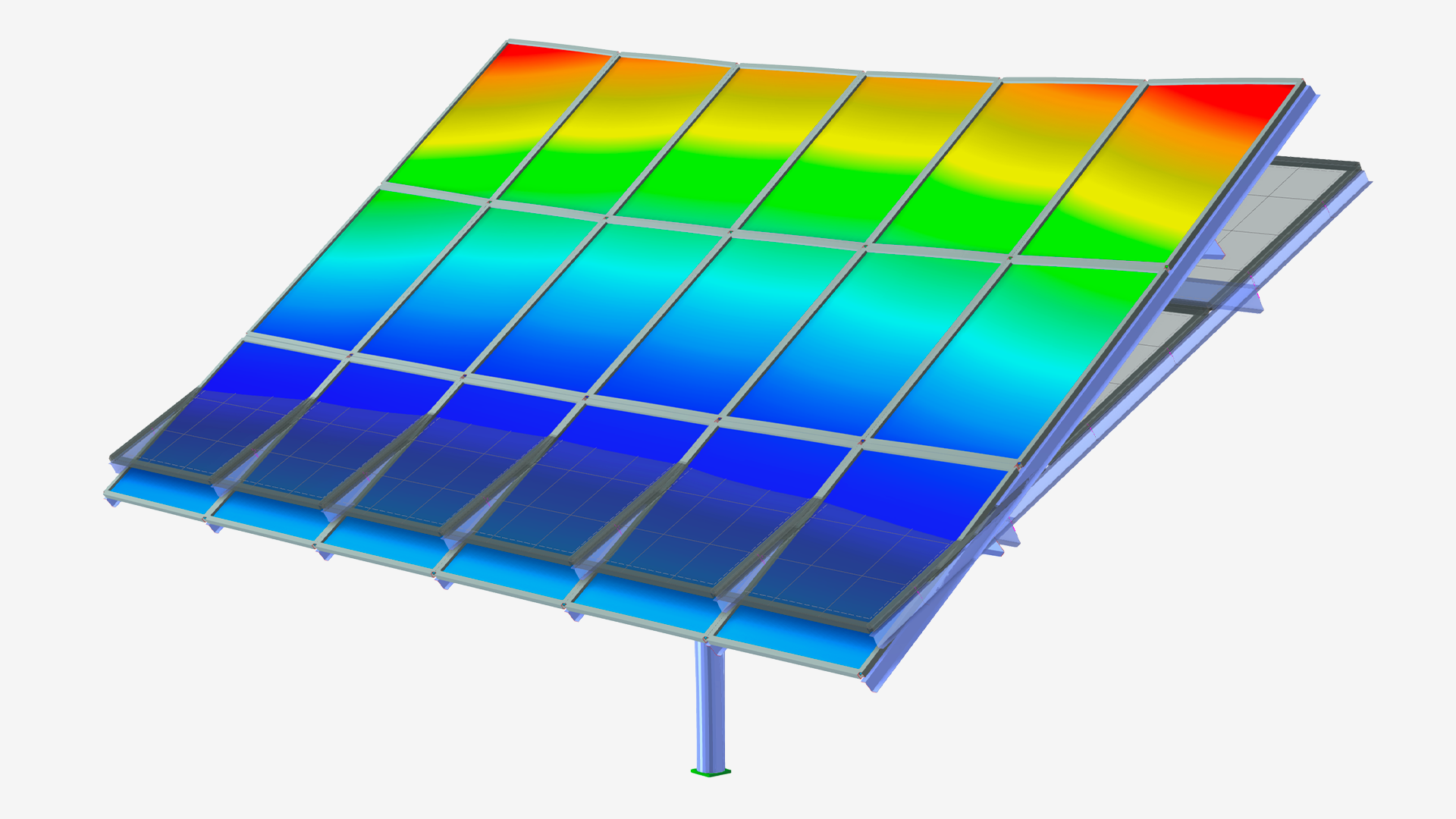

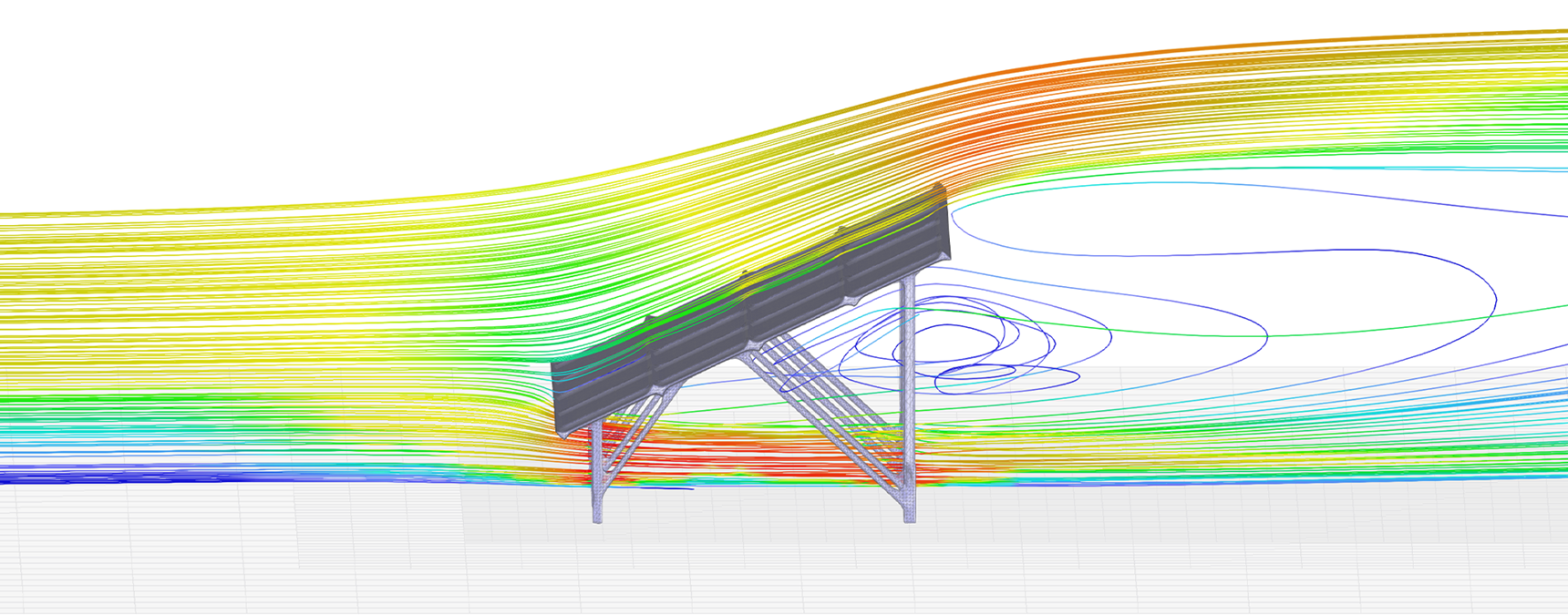

Przedstawienie wyników analizy ciśnienia wiatru na konstrukcji przy użyciu współdziałania programów RFEM 6 i RWIND 3.

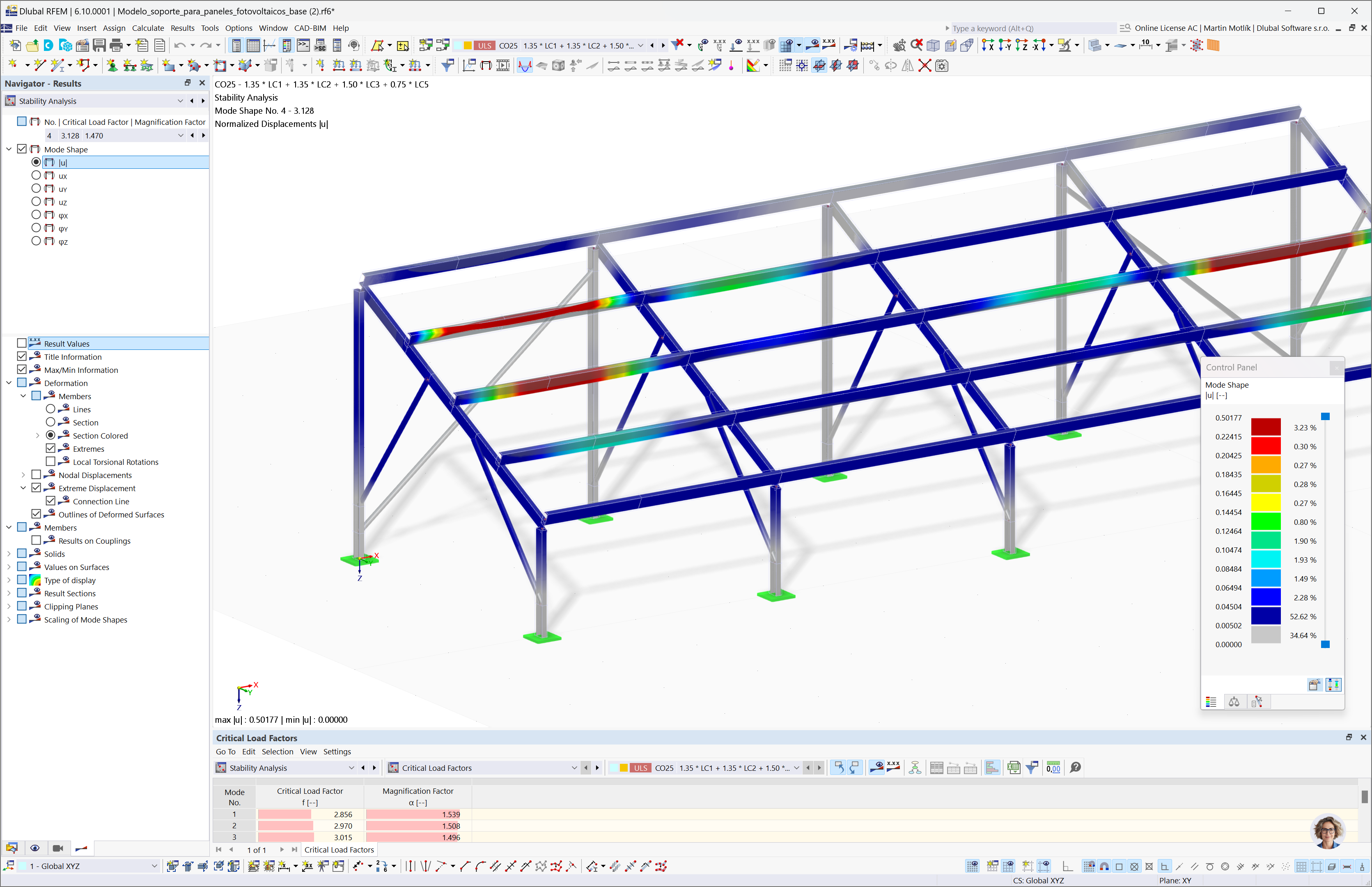

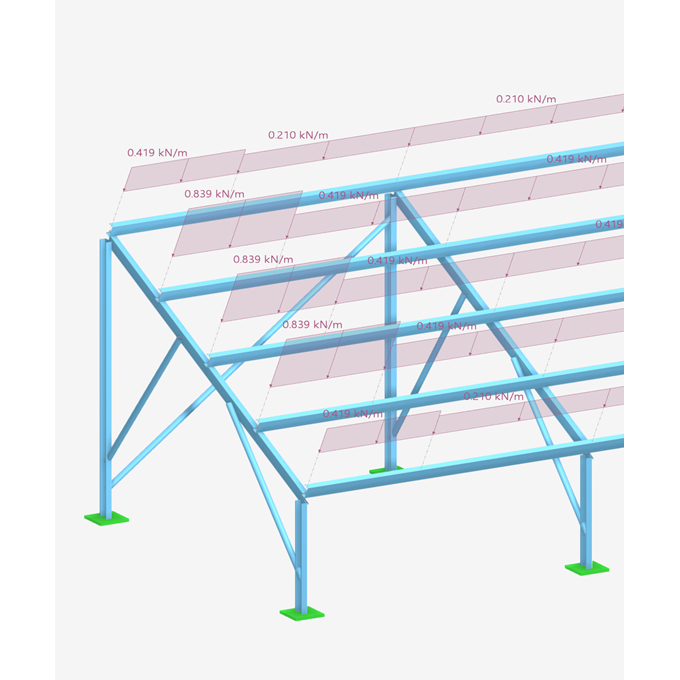

Szczegółowa analiza stateczności konstrukcji panelu słonecznego za pomocą oprogramowania RFEM 6.

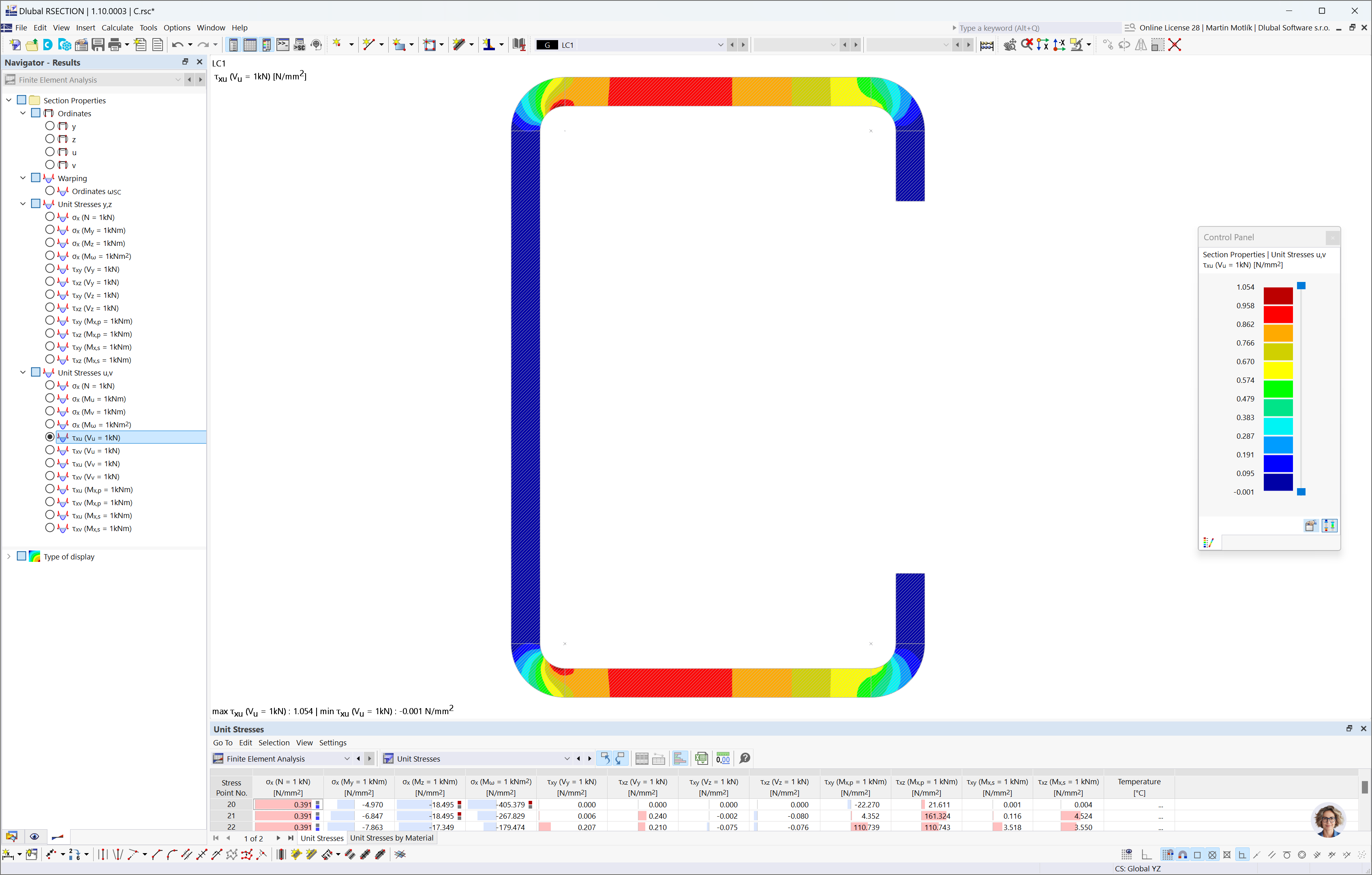

Analiza naprężenia w modelu przekroju cienkościennego C w programie RSECTION 1 z kolorystycznie oznaczonym rozkładem naprężeń

Naturalne przenoszenie obciążenia wiatrem z RWIND 3 do RFEM 6

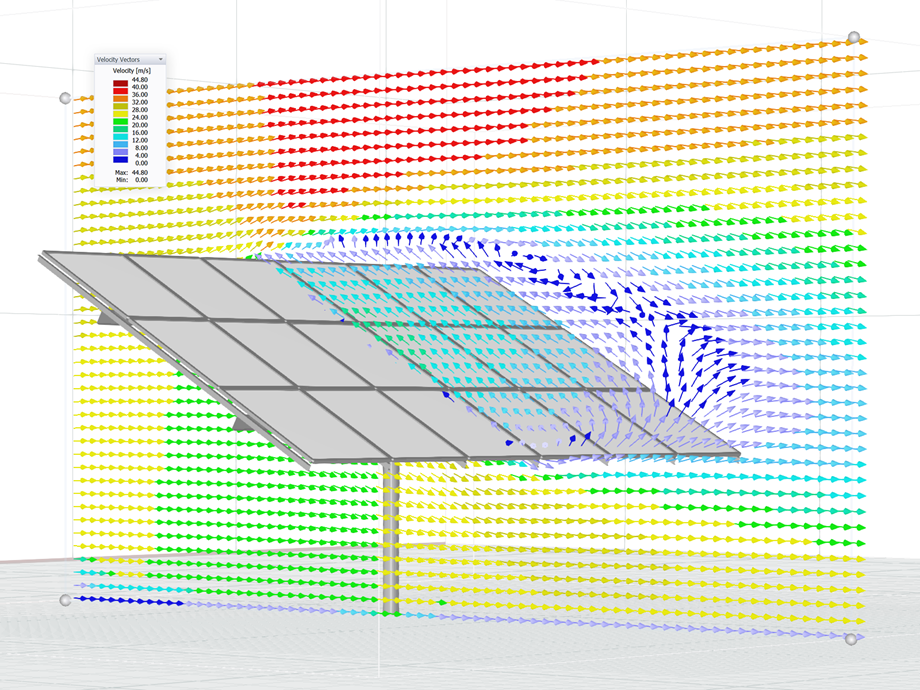

RWIND 3 symuluje przepływ wiatru wokół zespołów paneli słonecznych, używając zaawansowanych technik CFD, rejestrując lokalne efekty ciśnienia na wspornikach i powierzchniach. Wyniki obciążeń wiatrem są natywnie przenoszone do RFEM 6, gdzie są stosowane do modelu konstrukcyjnego w celu szczegółowej analizy sił wewnętrznych, odkształceń i ogólnej stabilności systemu. Zapewnia to niezawodne i zoptymalizowane projektowanie systemów montażowych w realistycznych warunkach wiatrowych.

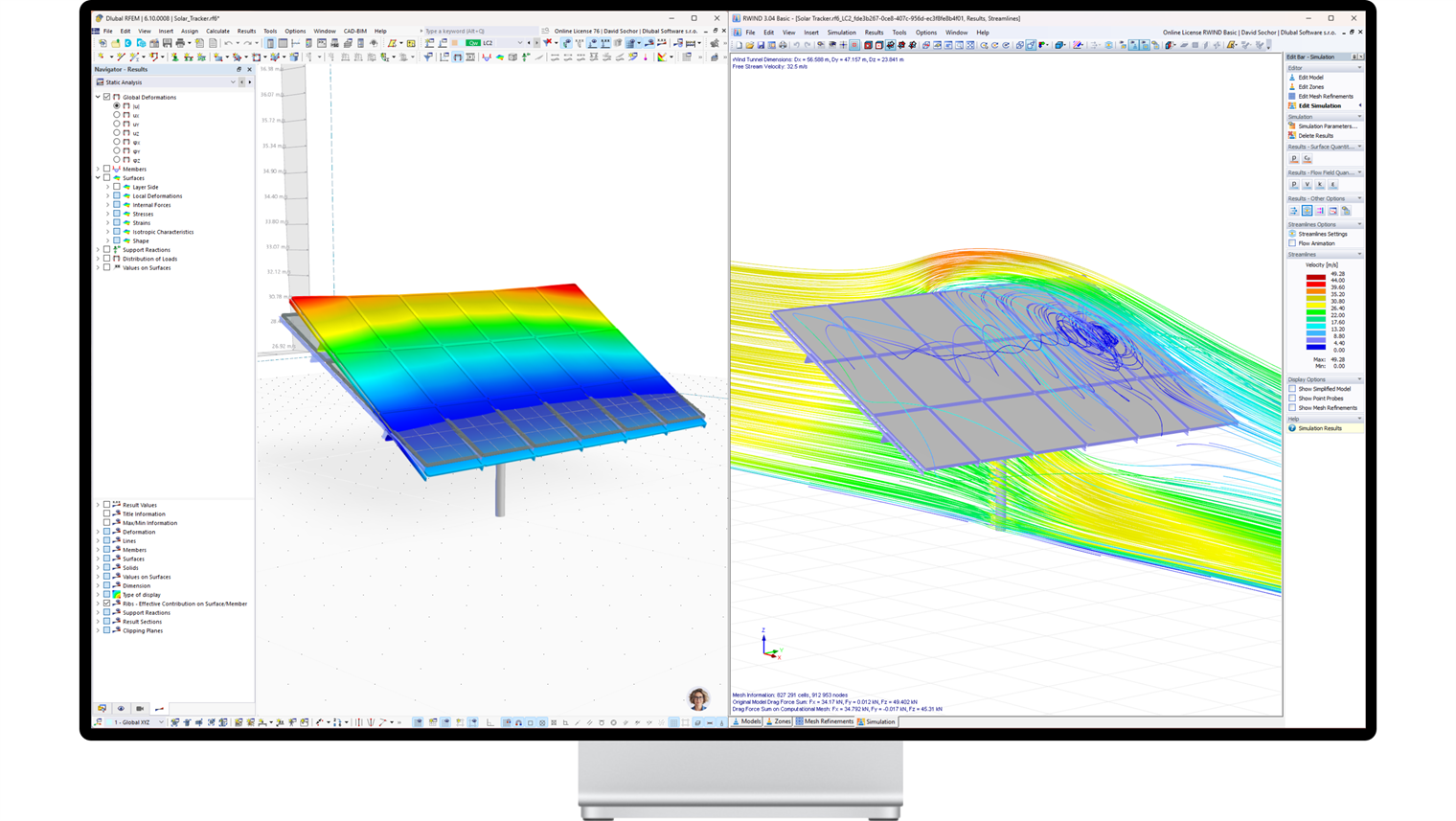

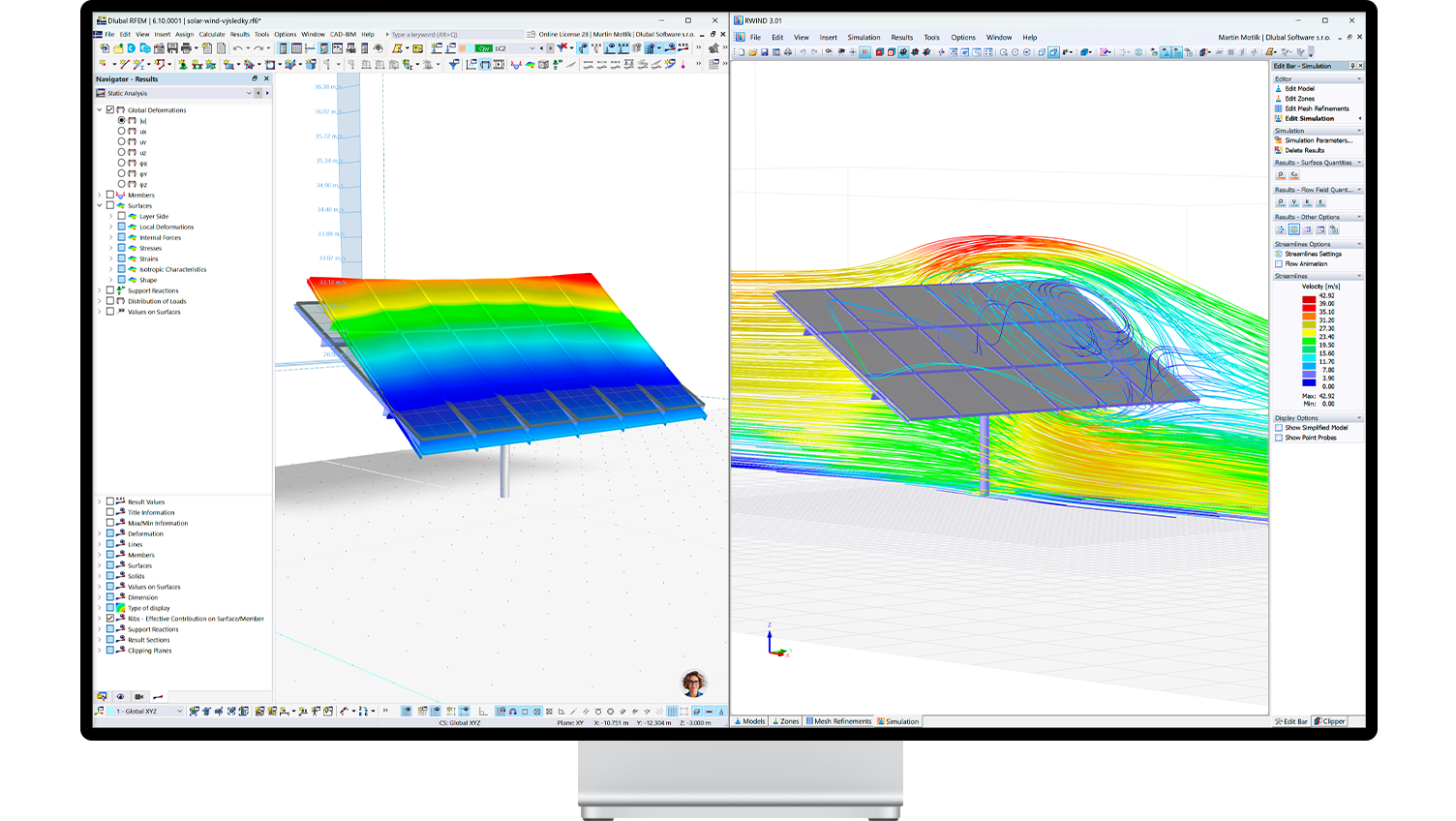

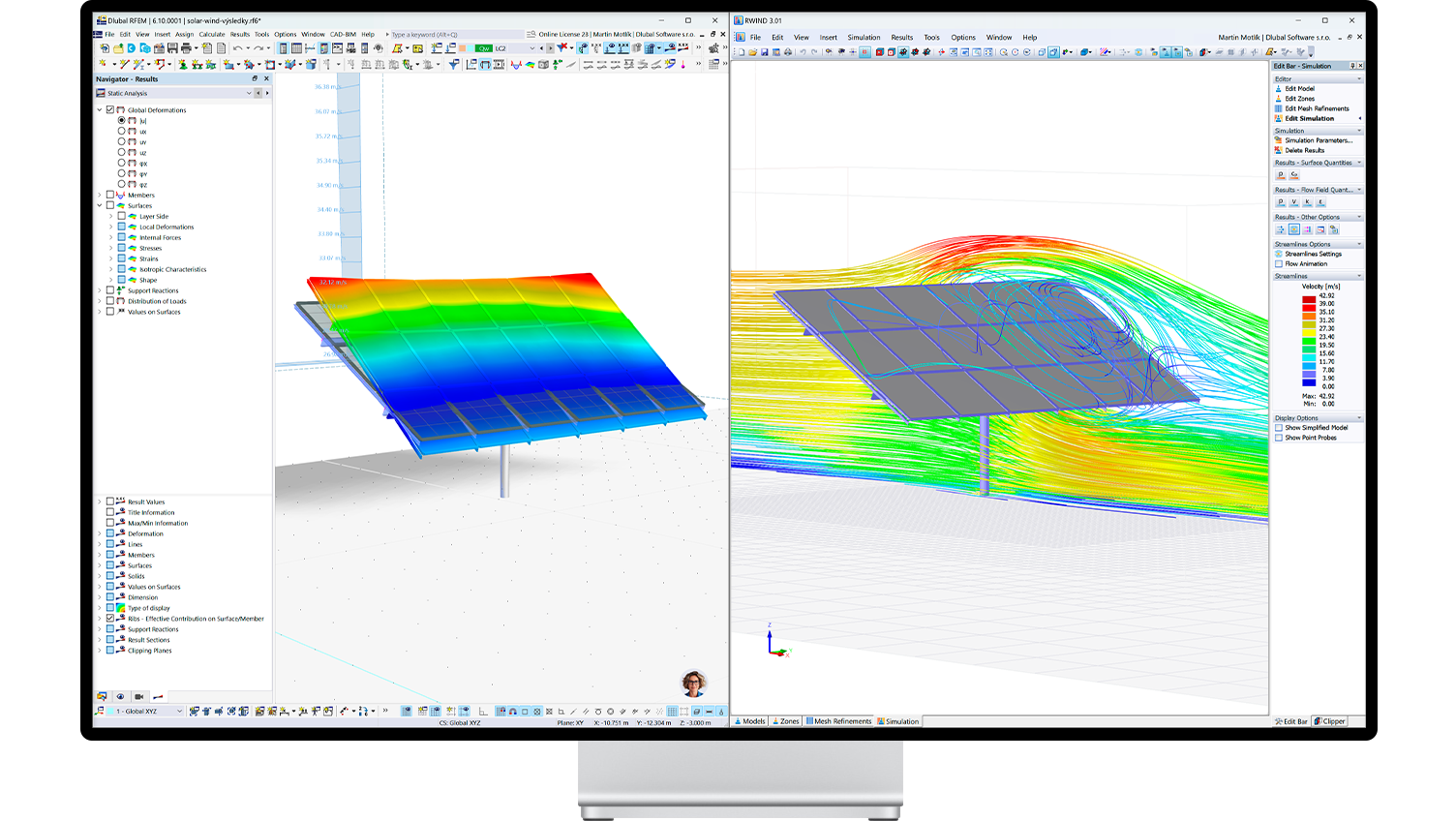

Dwa okna programu ilustrują przeniesienie obciążeń wiatrem z RWIND 3 do RFEM 6, pokazując przepływ wiatru i odkształcony model panelu słonecznego

Modelowanie parametryczne

Twórz elastyczne i adaptacyjne modele, używając własnych plików szablonów lub skryptów. Łatwo modyfikuj geometrie, materiały lub obciążenia, aby sprawdzać różne warianty projektowe bez potrzeby budowania modelu od nowa.

Interfejs API dla programów Dlubal

Bezproblemowo połącz RFEM 6 z zewnętrznymi narzędziami, takimi jak Revit, Python lub Grasshopper. Użyj usługi API (gRPC), rozwiązania opartego na Pythonie, aby zautomatyzować generowanie modelu, obciążenia lub ewaluacje – wszystko dostosowane do Twoich konkretnych potrzeb projektowych.

Optymalizacja projektowania i kosztów

Optymalizuj swój model i redukuj koszty za pomocą narzędzi opartych na sztucznej inteligencji. Użyj dodatku Optymalizacja i Szacowanie CO₂, aby automatycznie znaleźć najbardziej efektywny projekt, oszacować emisje CO₂ (GWP) i obliczyć koszty projektu na podstawie cen jednostkowych.

Automatyzacja przepływu pracy

Użyj naszego potężnego API do automatyzacji generowania modelu, aplikacji obciążeń i oceny wyników. Integrując automatyzację w procesie projektowania, możesz znacznie usprawnić przepływy pracy, zredukować powtarzalne zadania i przyspieszyć realizację projektów.
