Avec le logiciel Dlubal, vous pouvez modéliser, analyser et concevoir efficacement tout type de structures photovoltaïques. De la détermination des charges à la vérification des pièces en acier, aluminium et béton, toutes les étapes sont intégrées dans un environnement cohérent pour un dimensionnement conforme aux normes.
Découvrez le système modulaire de Dlubal Software pour la conception de structures solaires et de systèmes de montage. Commencez avec le programme principal, ajoutez des extensions essentielles pour vos tâches principales et améliorez votre flux de travail avec des modules complémentaires recommandés.
Application principale pour l'analyse et la vérification complètes de ponts en acier, en béton armé et en bois.
Le logiciel principal RFEM 6 est utilisé pour définir des structures, matériaux et charges de systèmes structuraux plans et spatiaux composés de plaques, murs, coques et barres.
RSTAB 9 est un logiciel de calcul et de vérification puissant pour les structures tridimensionnelles de poutres, de portiques et de treillis.
Modules complémentaires essentiels pour l’analyse et la vérification de structures de centrales photovoltaïques et de systèmes de montage
Modules complémentaires et logiciels optionnels pour des capacités supplémentaires
RWIND utilise la technologie CFD pour simuler les flux de vent sur les structures et transférer directement les charges de vent résultantes dans RFEM ou RSTAB pour le calcul de structure.

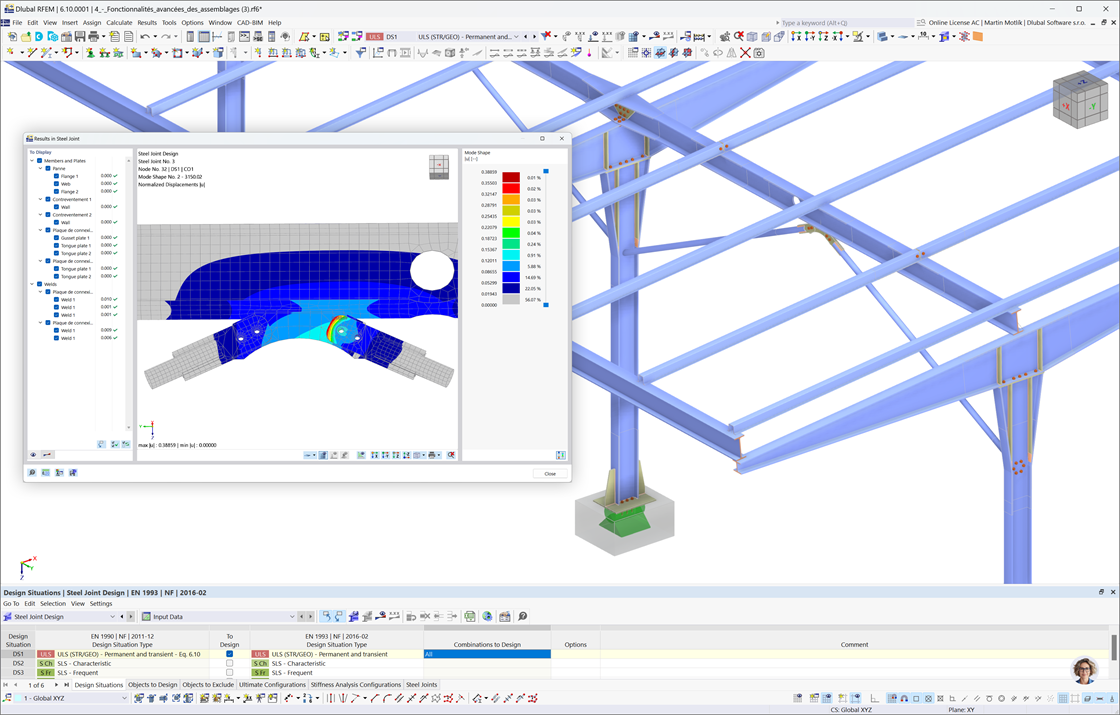

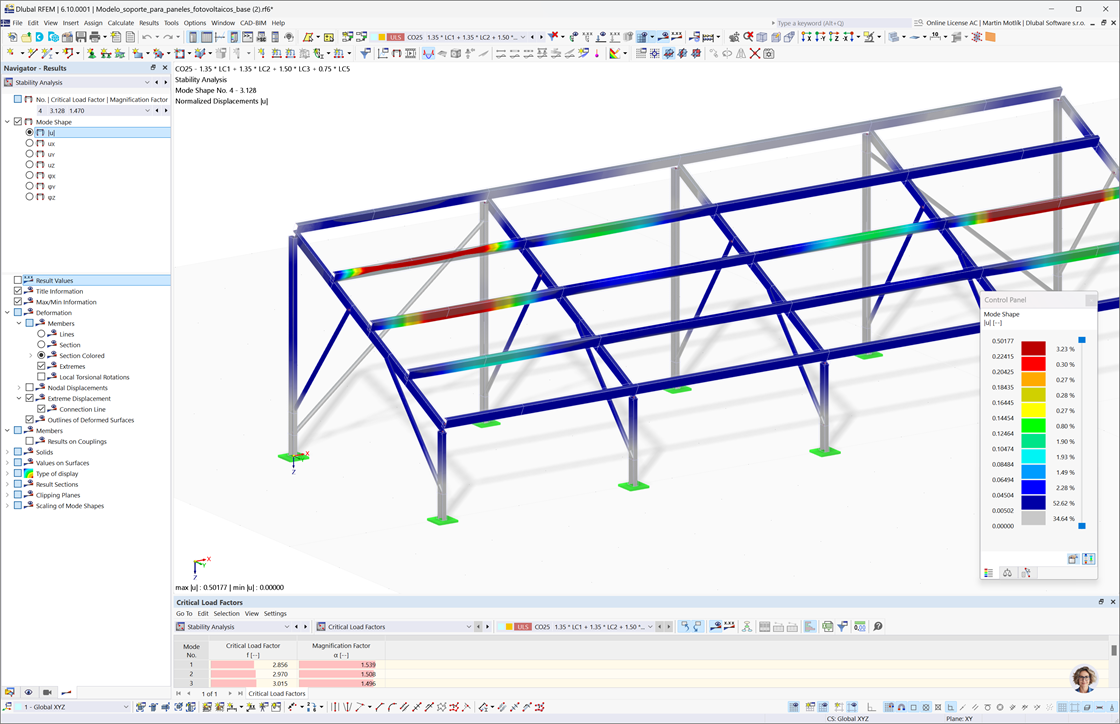

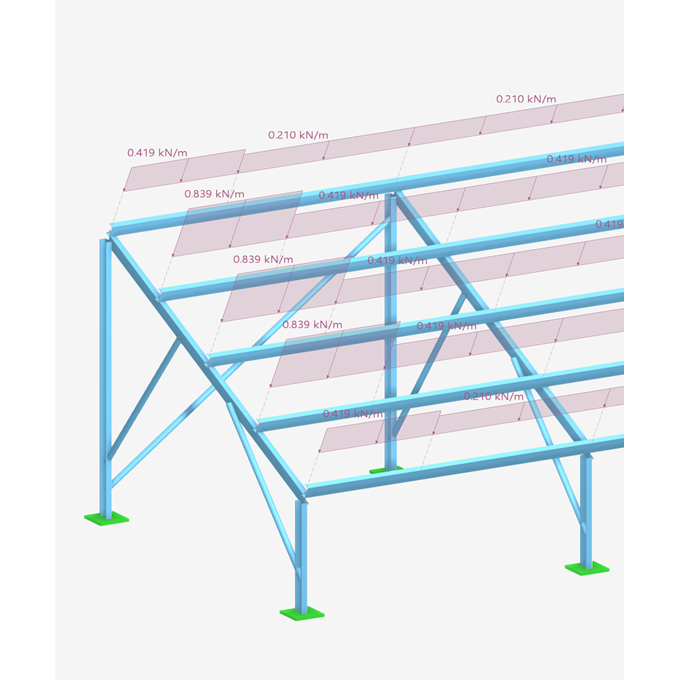

Vérifiez la structure porteuse de votre système photovoltaïque dans son intégralité, avec analyse des contraintes, vérification des assemblages et des fondations.

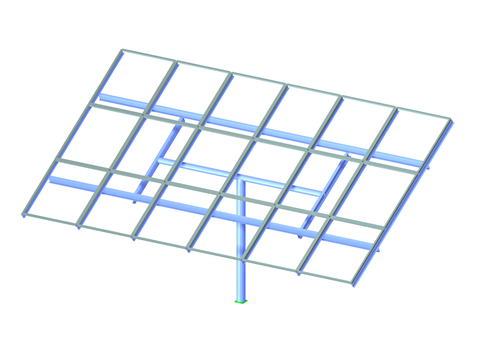

Structures à un ou plusieurs montants qui élèvent un ou plusieurs panneaux sur un poteau central. Ces systèmes nécessitent des vérifications structurelles précises pour le renversement, la torsion et la pression du vent, en particulier pour les conceptions surélevées et ajustables.

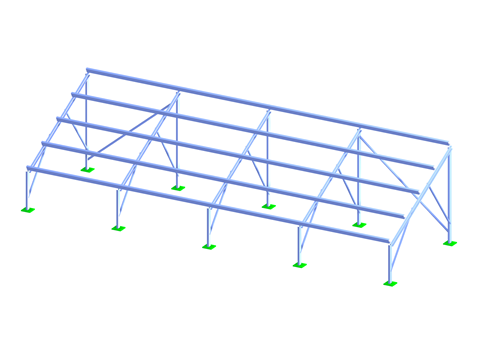

Systèmes de support robustes ancrés directement au sol, généralement à l'aide de pieux battus ou de fondations en béton. Idéal pour les fermes solaires à grande échelle, ces structures peuvent être facilement modélisées et optimisées pour résister aux charges de vent, de neige et sismiques.

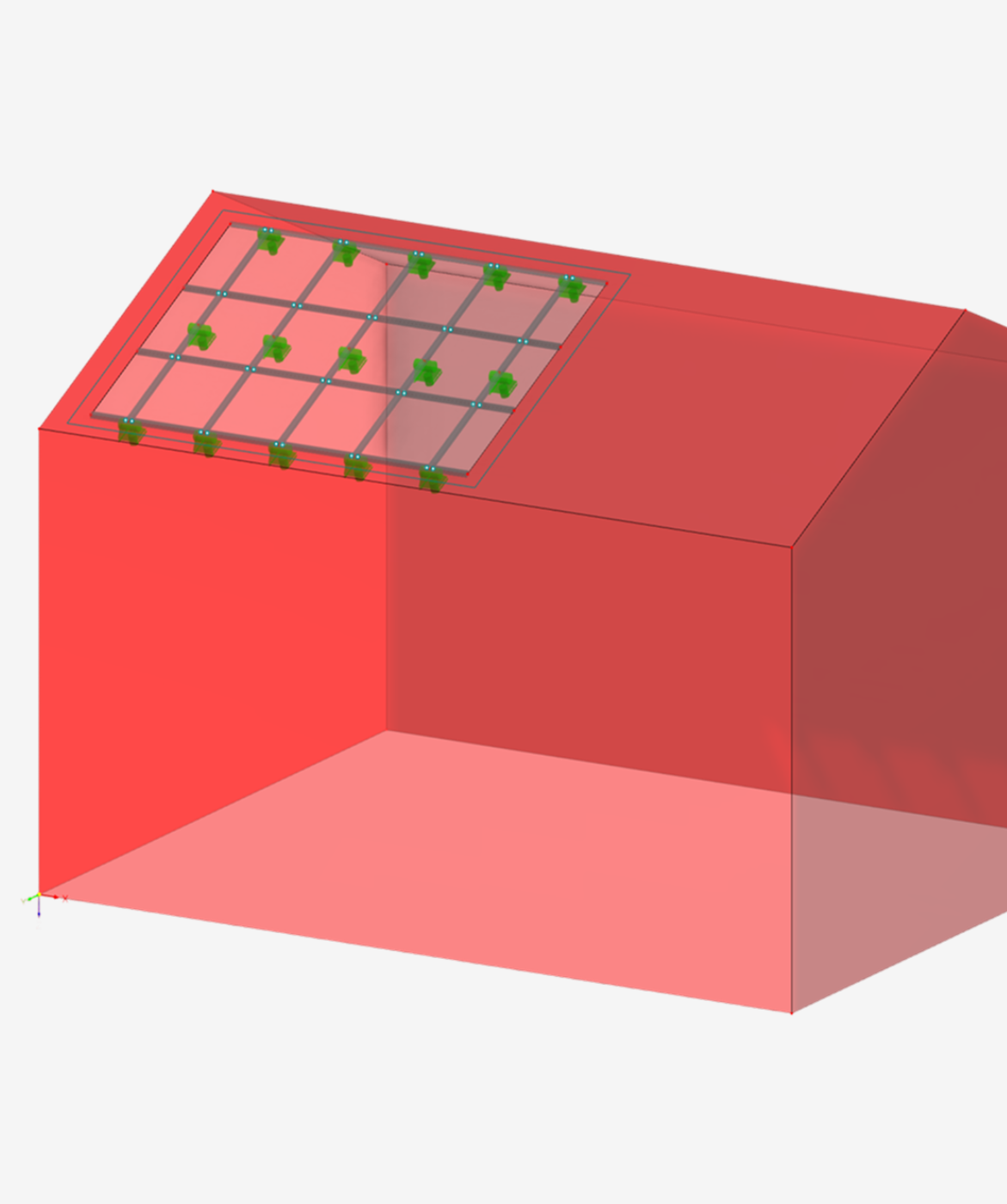

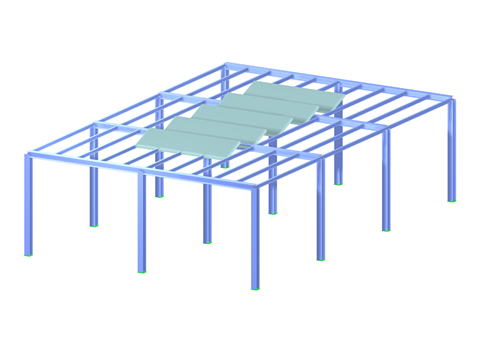

Fixés aux toits plats ou inclinés, ces systèmes légers doivent prendre en compte la capacité portante du toit, la résistance au soulèvement du vent et l'optimisation de l'angle des panneaux. Ils comprennent des options fixes et lestées adaptées à différents types de toits.

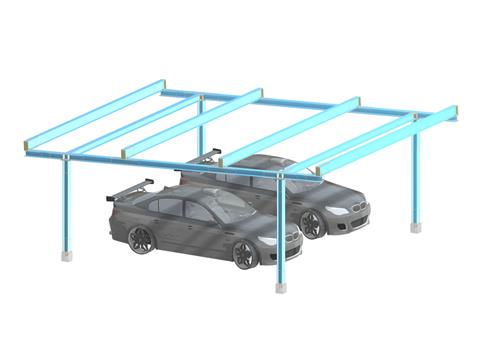

Structures en acier ou en aluminium à double usage qui offrent un abri tout en supportant des panneaux solaires. Ces structures ouvertes doivent être conçues pour résister aux charges dynamiques, à l'accumulation de neige et garantir un drainage efficace.

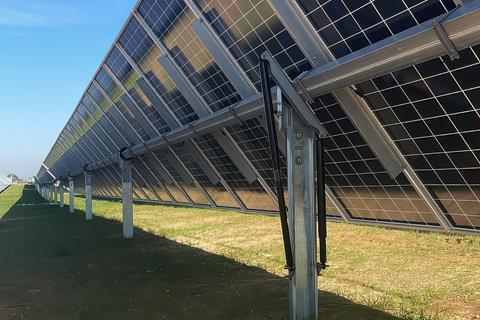

La société espagnole Axial Structural Solutions, leader dans la conception et la production de systèmes structurels fixes et de suiveurs solaires pour installations photovoltaïques, partage avec nous ce projet développé dans RFEM.

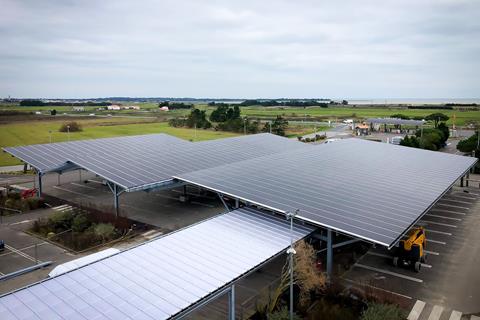

Une analyse structurelle par GH Hervouet a évalué la résistance des structures de toiture aux contraintes mécaniques et climatiques. Les composants métalliques ont été analysés en utilisant le module complémentaire Steel Design pour assurer la résistance à la flexion, la compression et le flambement selon l'Eurocode 3 et l'Annexe Nationale Française.

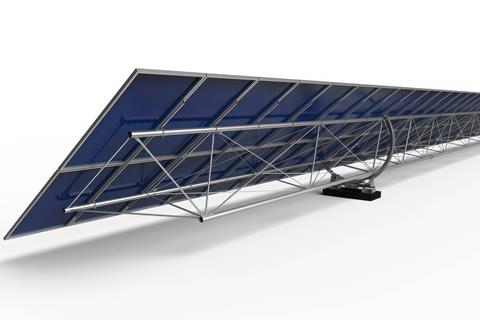

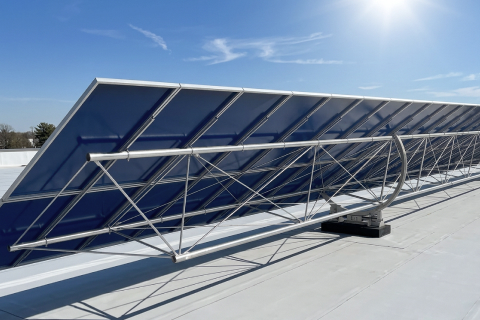

Le suiveur solaire de KEYLIOS® est la première solution entièrement réalisée par Nexans Solar Technologies, de la conception à la fabrication. L'optimisation et le contrôle rigoureux des coûts de production ont conduit au choix du logiciel RFEM, grâce auquel la structure du suiveur KEYLIOS® a été conçue.

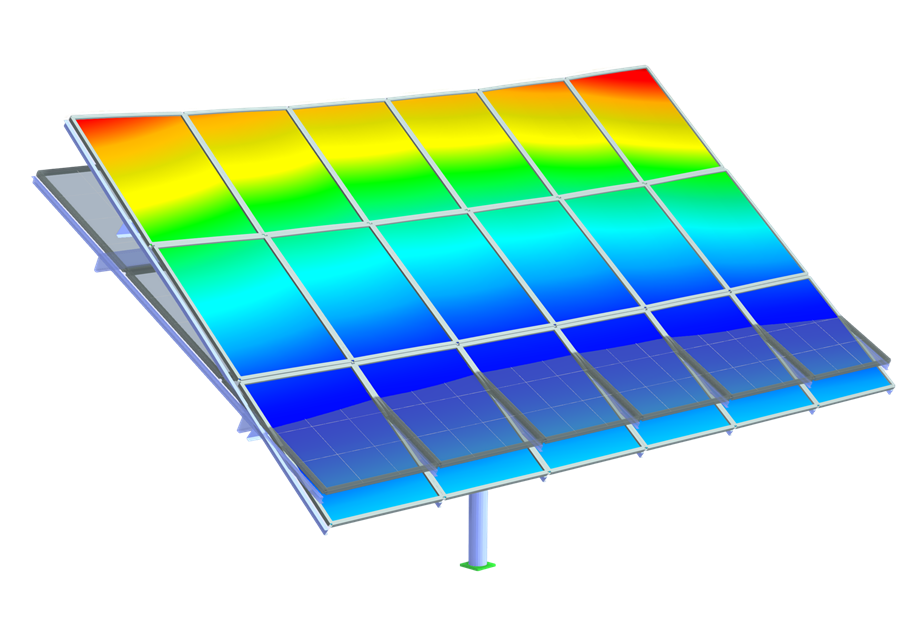

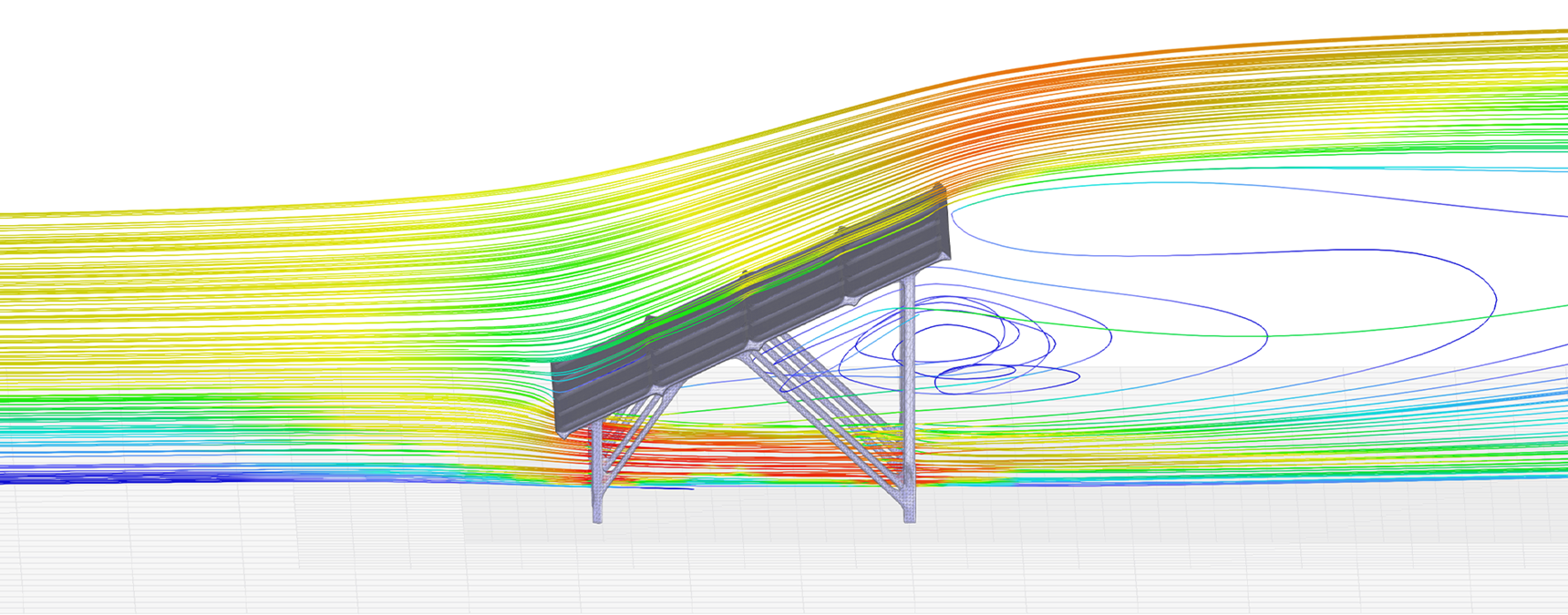

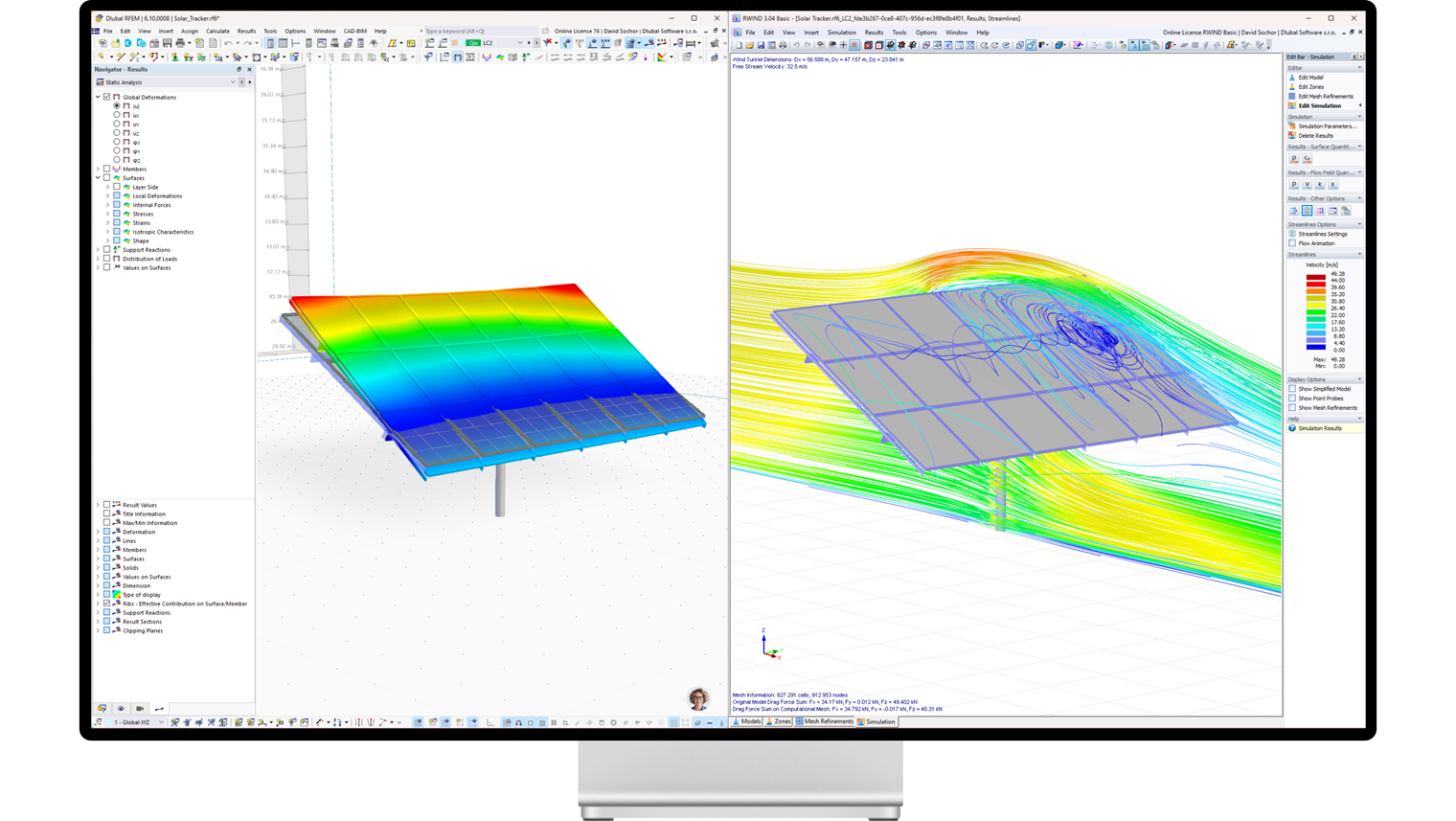

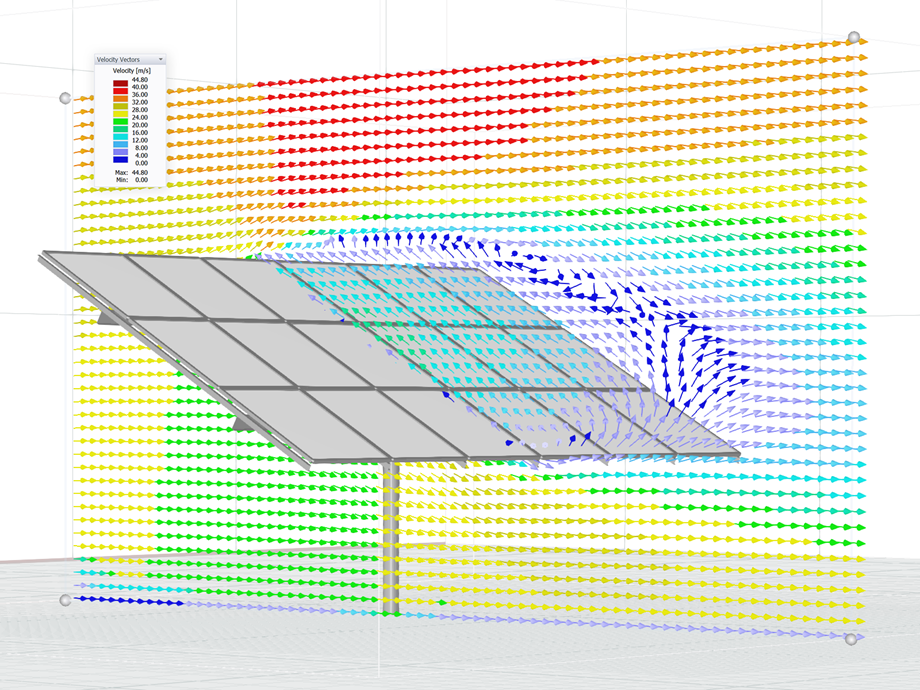

RWIND 3 simule les flux du vent autour des assemblages de panneaux solaires en utilisant des techniques CFD avancées, capturant les effets de pression localisés sur les portiques et les surfaces. Ces résultats de charges de vent sont transférés nativement vers RFEM 6, où ils sont appliqués au modèle structurel pour une analyse détaillée des efforts internes, des déformations, et de la stabilité globale du système. Cela garantit la conception fiable et optimisée des systèmes de montage sous des conditions de vent réalistes.
RFEM 6

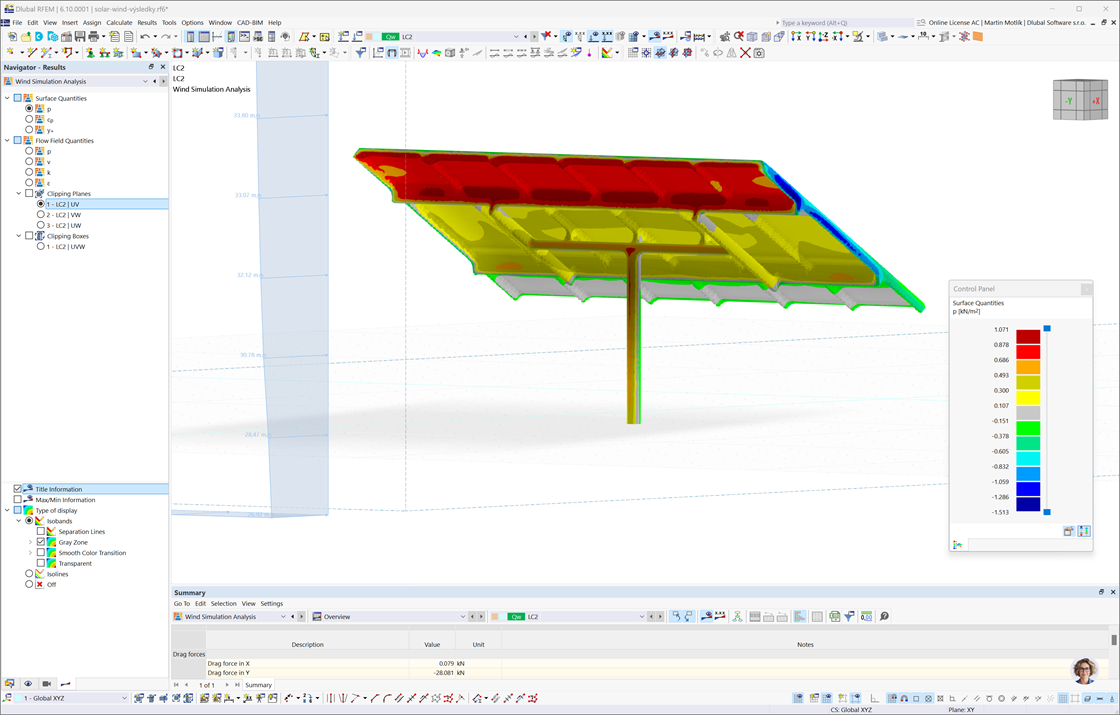

RFEM 6 importe les champs de pression de vent générés dans RWIND 3 via une simulation CFD intégrée et les utilise comme cas de charge de vent pour le calcul détaillé du modèle.
RWIND 3
Effectue des simulations CFD des flux de vent autour des structures solaires et des systèmes de montage, fournissant des données détaillées sur la pression du vent qui peuvent être directement transférées vers RFEM 6 pour une analyse précise des charges de vent et le calcul de structures.
Nos experts se feront un plaisir de présenter le logiciel sous la forme d'une courte démonstration en ligne adaptée à votre domaine.
