Photovoltaik-Trägerstrukturen & Montagesysteme

Mit der Software von Dlubal können Sie jede Art von Photovoltaik- Trägerstrukturen und Montagesystemen effizient modellieren, berechnen und bemessen. Von der Lastermittlung bis zum Nachweis von Stahl-, Aluminium- und Betonteilen sind alle Schritte in einer einheitlichen Umgebung für eine normgerechte Konstruktion integriert.

Solarmodule auf einer Trägerkonstruktion installiert, die eine Anwendung der Solaranlage bei hellem Sonnenlicht demonstriert.

Strukturtypen von Tragesystemen für Solaranlagen

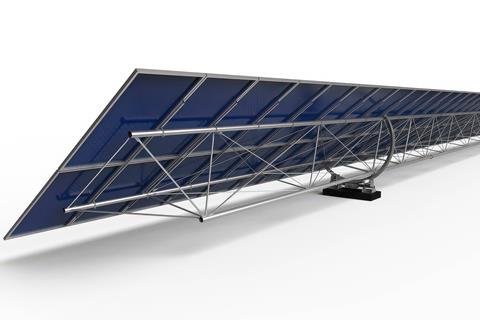

Von einfachen Rahmen bis hin zu fortschrittlichen Nachführungssystemen – analysieren und optimieren Sie alle solaren Tragwerksstrukturen mit unserer umfassenden Lösung für die Tragwerksplanung.

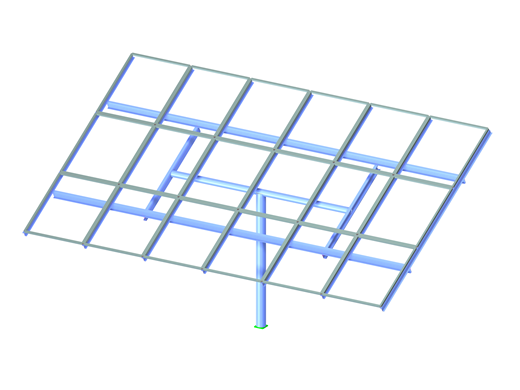

RFEM 6-Modell einer Pfosten struktur mit detaillierten statischen Komponenten und Bemessungsfunktionen

Gebäude mit Mastmontage kufri

Einstielige oder mehrstielige Strukturen, die ein oder mehrere Paneele auf einem zentralen Pfosten erhöhen. Diese Systeme erfordern präzise statische Überprüfungen auf Kippmomente, Torsion und Winddruck, insbesondere für erhöhte und verstellbare Konstruktionen.

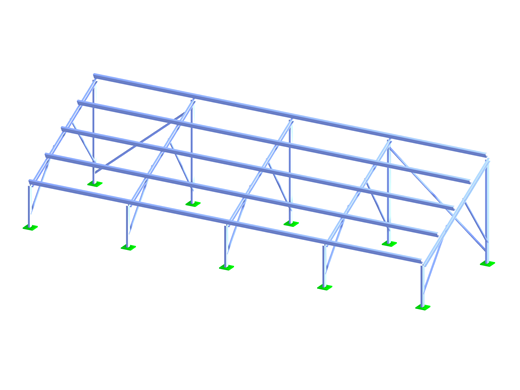

Bodenmontagestruktur für Solarpaneele mit Tragwerkselementen für Photovoltaikunterstützungen, entworfen mit technischer Software.

Bodenmontagesystem

Robuste Trägersysteme, die direkt im Boden verankert sind, typischerweise unter Verwendung von Rammpfählen oder Betonfundamenten. Ideal für großflächige Solarparks können diese Strukturen einfach modelliert und optimiert werden, um Wind-, Schnee- und seismischen Lasten standzuhalten.

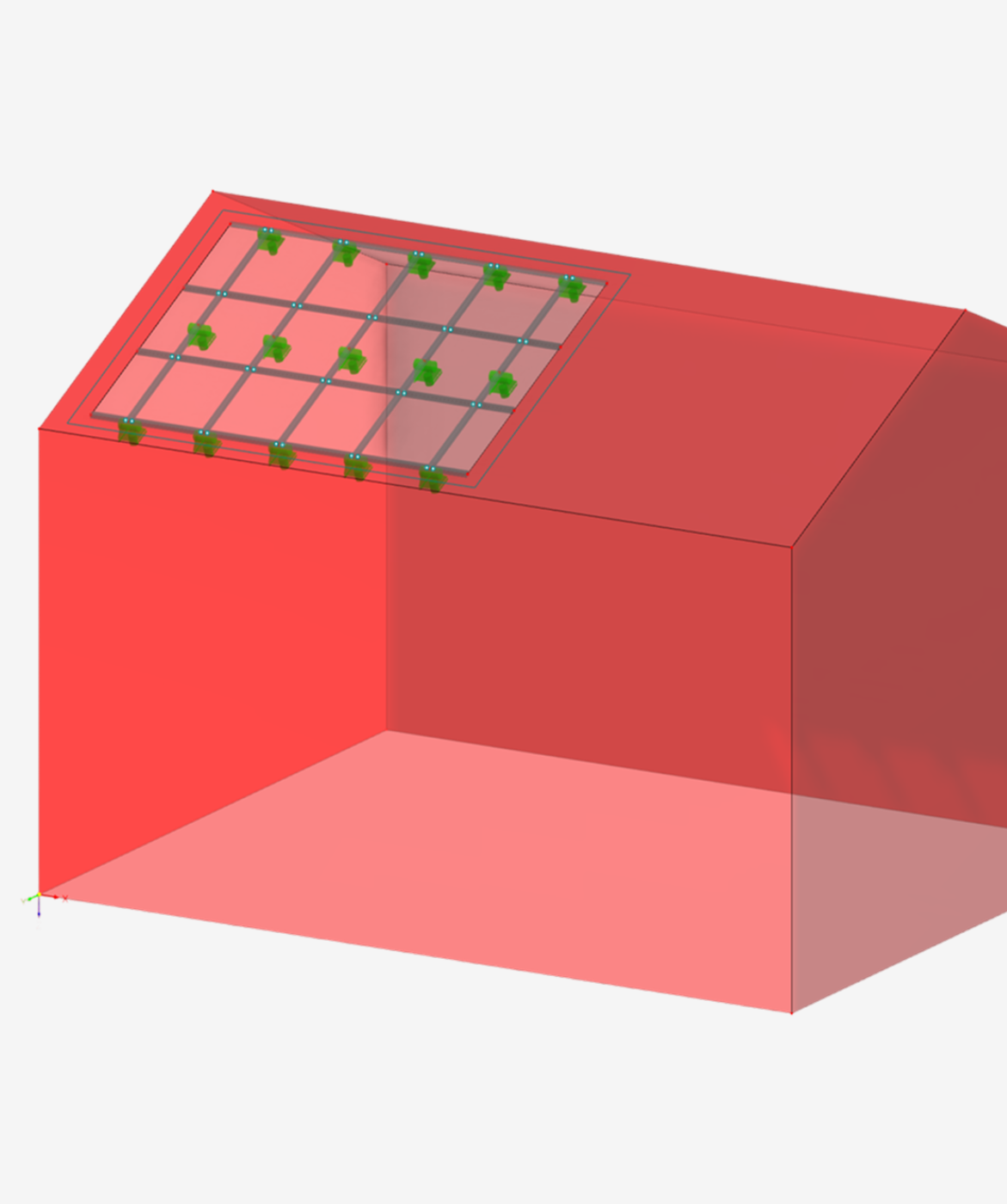

3D-Modell zur Darstellung einer detaillierten Analyse einer Befestigungsstruktur für Sonnenkollektoren einschließlich Bauteilen und Verbindungen.

Dachmontagesystem

Befestigt an flachen oder geneigten Dächern müssen diese leichten Systeme die Tragfähigkeit des Dachs, den Windsog und die Optimierung des Paneelwinkels berücksichtigen. Sie umfassen sowohl feste als auch ballastierte Optionen, die für verschiedene Dachtypen geeignet sind.

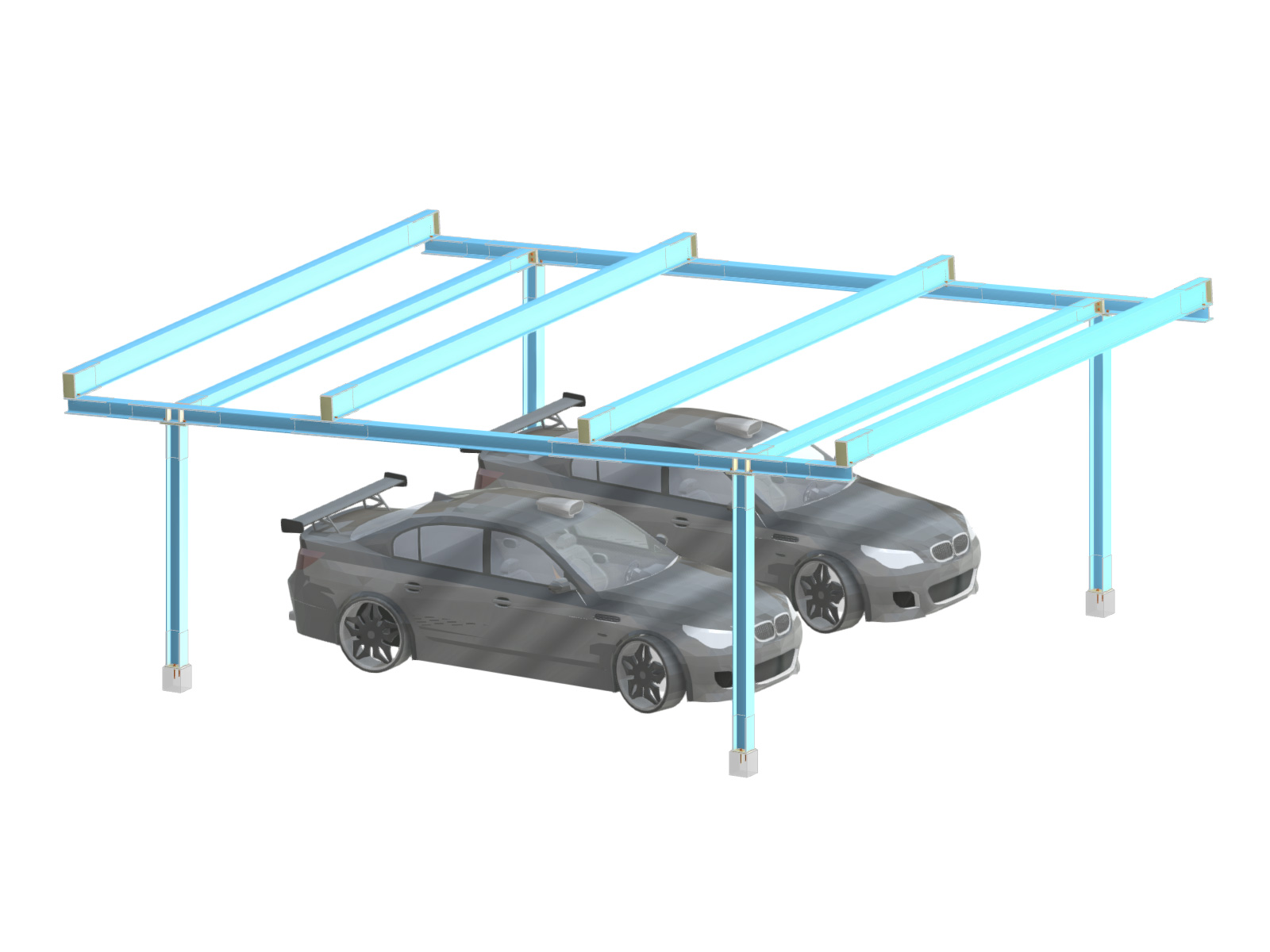

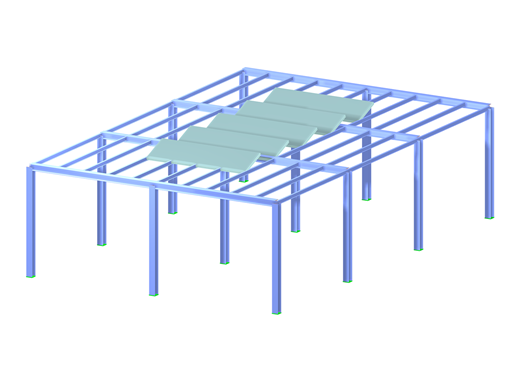

3D-Modell einer Carport-Montagekonstruktion in RFEM 6 zur Hervorhebung von Strukturelementen und Anschlüssen.

Struktur einer Carport-Befestigung

Doppelzweck-Stahl- oder Aluminiumrahmen, die Schutz bieten und gleichzeitig Solarmodule tragen. Diese offen gestalteten Strukturen müssen so ausgelegt sein, dass sie dynamischen Lasten widerstehen, Schneesammlungen standhalten und eine effektive Entwässerung gewährleisten.

RFEM 6

Die leistungsstarke Statiksoftware RFEM 6 von Dlubal ist ideal für die Auslegung von Photovoltaik-Tragstrukturen. Ob Sie Stahlrahmen, Aluminiumschienen oder Betonfundamente modellieren, dieses 3D-Simulationstool, das auf der Finite-Elemente-Methode basiert, bietet einen intuitiven und effizienten Arbeitsablauf für die Gestaltung sicherer und zuverlässiger Solarpanel-Systeme.

Testversion herunterladen Produktdemo planen

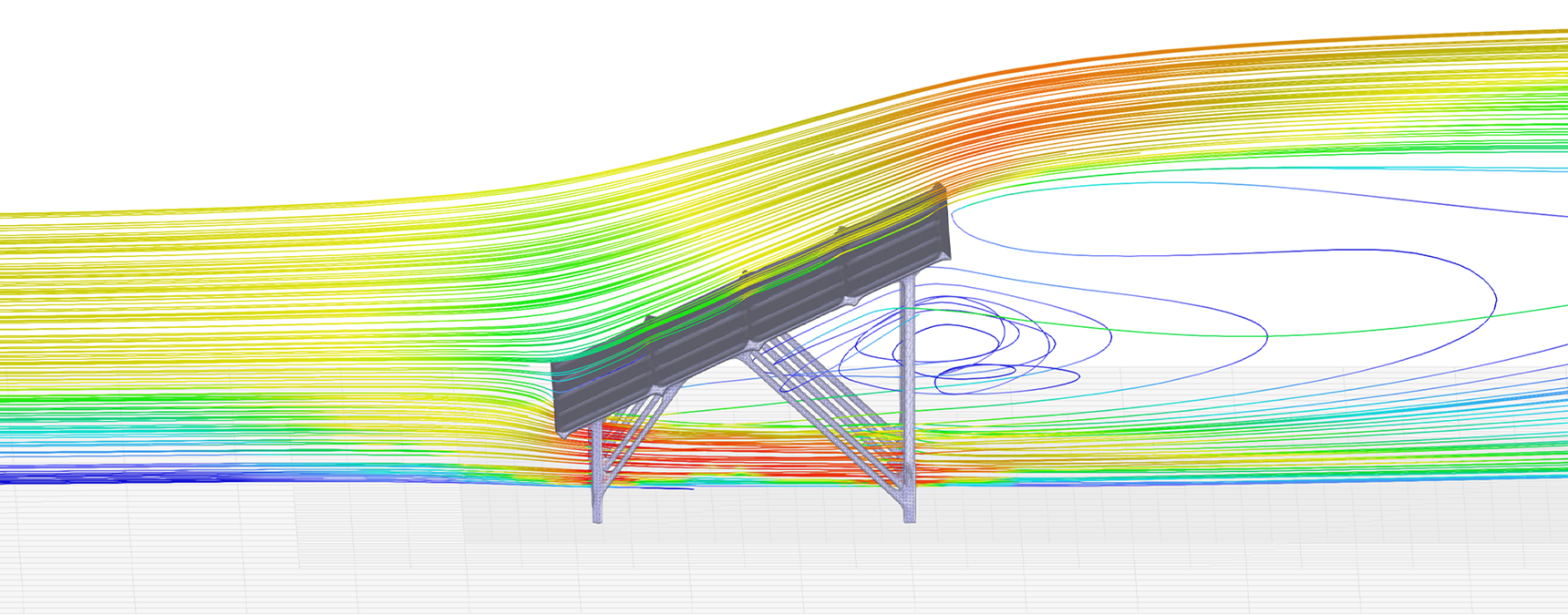

RWIND 3

Erleben Sie eine fortschrittliche Windströmungssimulation mit RWIND 3. Mithilfe eines digitalen Windkanals liefert es präzise Windlastdaten für die Auslegung stabiler und optimierter Solarpanelstrukturen.

Download-Testversion

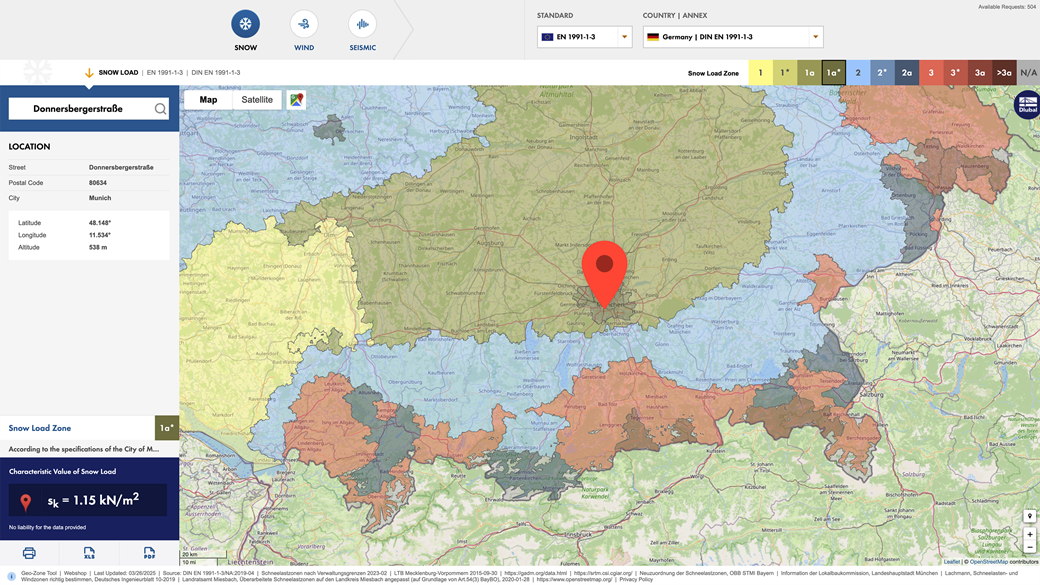

GEO-ZONE TOOL

Planen Sie Ihre Solarprojekte mit Zuversicht. Das Geo-Zonen-Tool liefert standortspezifische Wind-, Schnee- und Erdbebendaten weltweit und stellt sicher, dass Ihre Strukturen von Anfang an an die realen lokalen Bedingungen angepasst sind.

Jetzt ausprobieren

QUERSCHNITT 1

Entwerfen Sie mit Präzision mit RSECTION 1. Dieses vielseitige Werkzeug berechnet komplexe Querschnitte für Solarzellenhalterungen, egal ob Sie mit dünnwandigen Stahlprofilen oder massiven Aluminiumkomponenten arbeiten.

Testversion herunterladen

Intuitive Design of the Supporting Structure

Design and verify the entire supporting structure of your PV system – including stress analysis, joint design, and foundation checks.

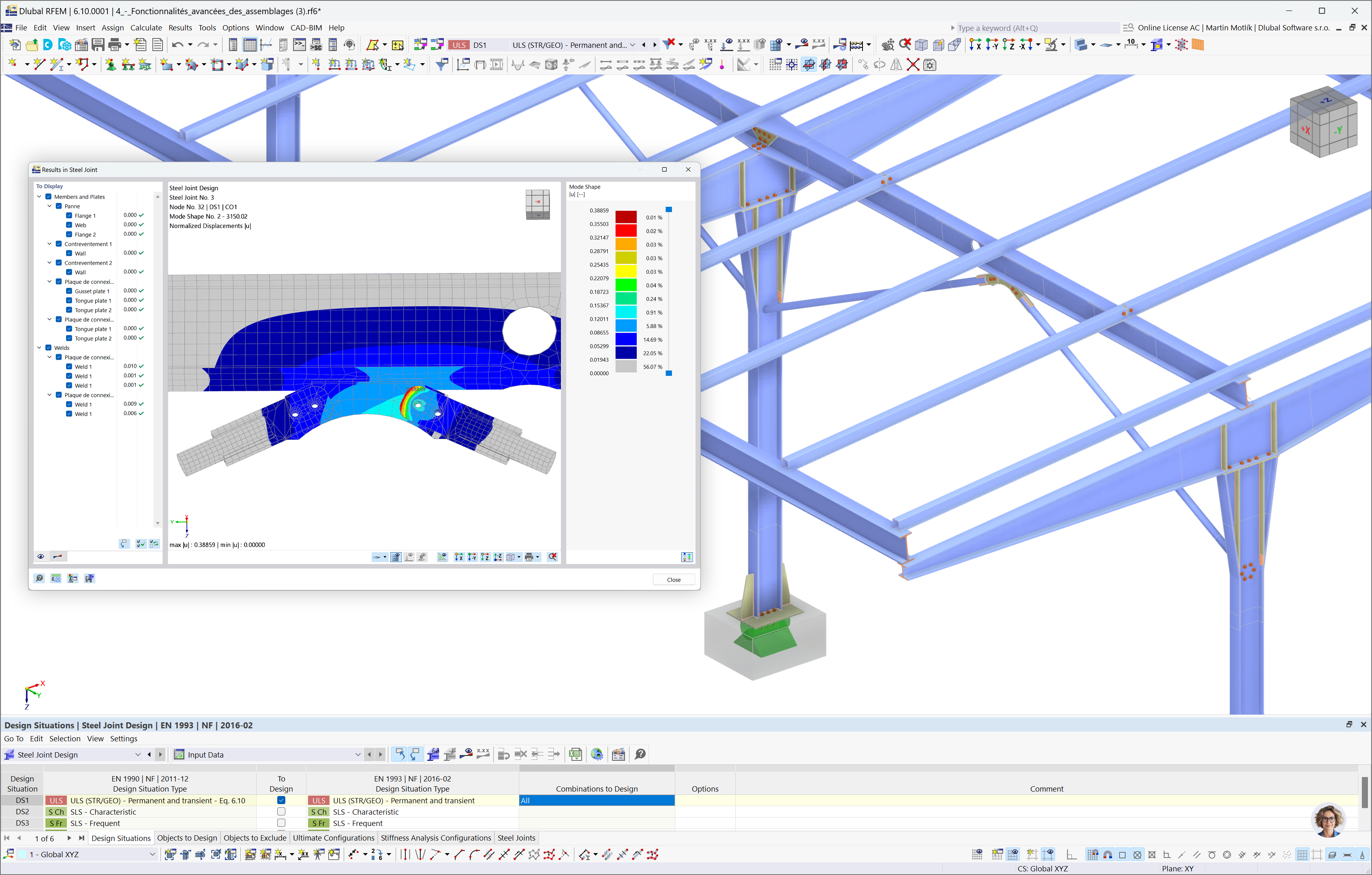

Steel Joints Design
Design your solar panel structures down to the last detail with the Steel Joints add-on in RFEM!
Model and analyze realistic bolted or welded connections for steel support systems, ensuring accurate stress distribution and reliable performance in all conditions.
- Stahlanschlüsse für RFEM 6

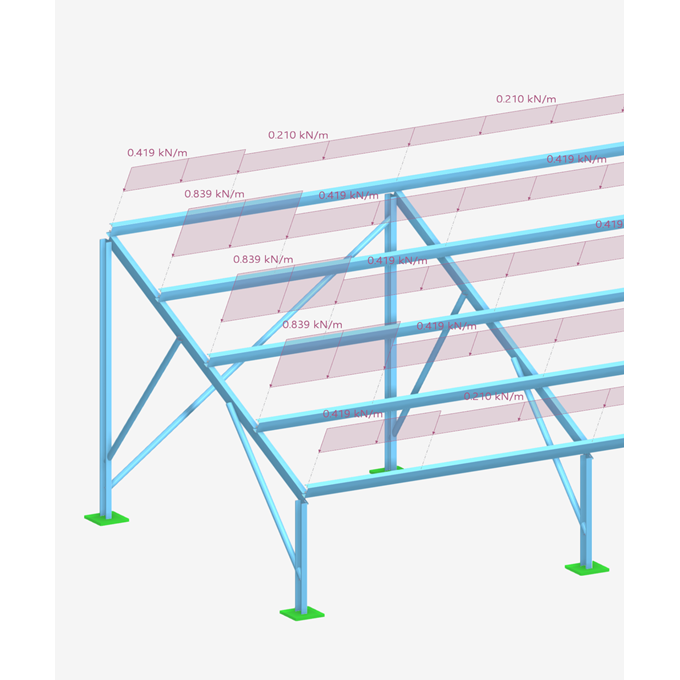

Load Determination

With Dlubal’s integrated load determination, you can retrieve site-specific wind, snow, and seismic data directly from the Geo-Zone Tool saving time and ensuring accurate, reliable designs. For advanced wind analysis, RWIND simulates wind flow around your structure using CFD methods to determine detailed surface pressure distributions. These wind loads are automatically transferred to RFEM 6, where they can be visualized and used for structural analysis and design.
Stability Analysis and Dynamic Analysis
Our software solution provides comprehensive support for structural design in seismic zones and global stability assessment. Advanced dynamic analysis is available through add-ons such as Time History Analysis and Pushover Analysis. Nonlinear behavior of structural elements is considered using code-based plastic hinges according to FEMA 356 (for steel structures). The resulting displacement of the structure can be determined according to the requirements of Eurocode 8, ensuring realistic and safe designs even under demanding conditions.
- Entdecken Sie Pushover-Analyse
- Go to Time History Analysis
Cold-Formed Sections

With RSECTION 1, you can accurately analyze complex or cold-formed cross-sections. The program calculates all essential geometric and mechanical properties, including plastic limit states and behavior of multi-material sections. It enables stress analysis for axial forces, bending, shear, torsion, and warping, and evaluates equivalent stresses using the von Mises, Tresca, or Rankine criteria.

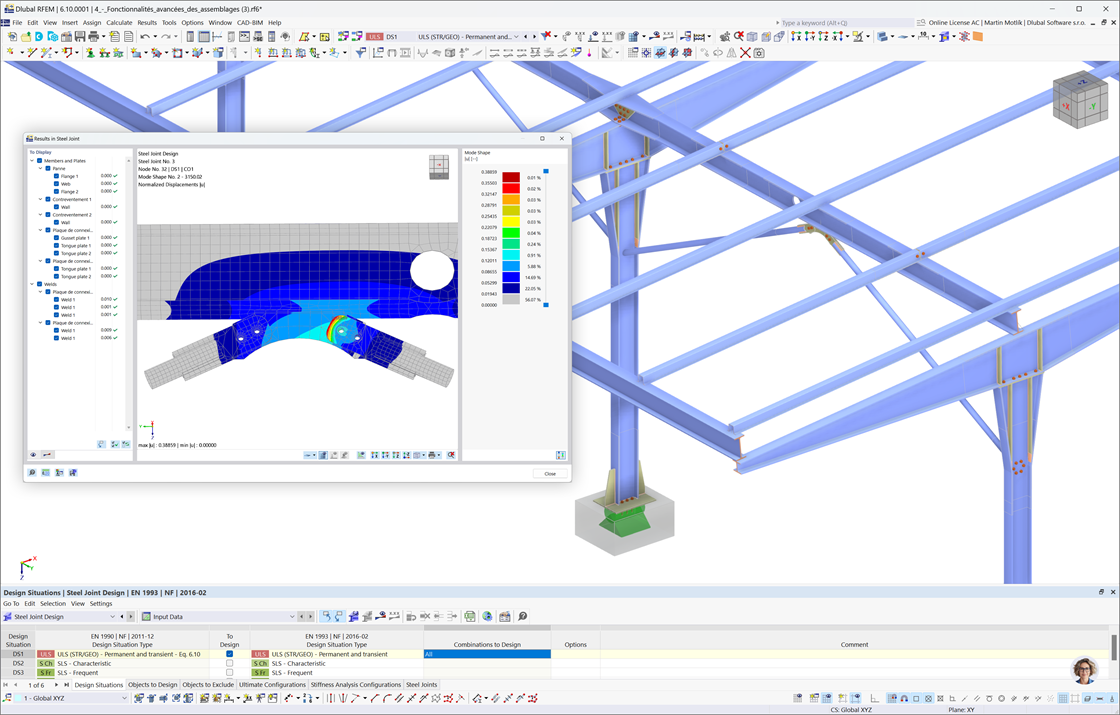

Stahlkonstruktion zur Unterstützung von Solarmodulen mit detaillierten Stahlverbindungen, bemessen in RFEM 6.

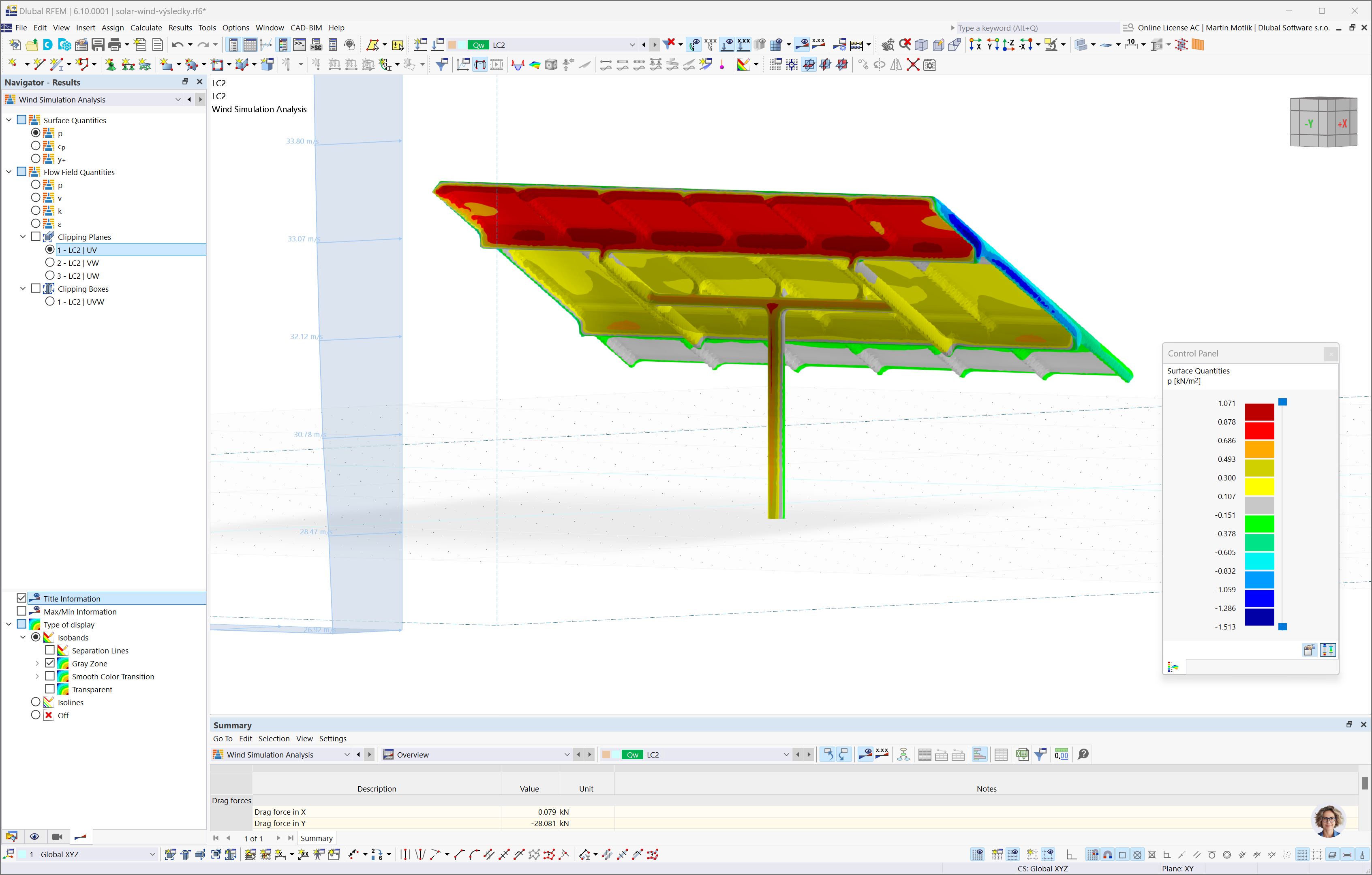

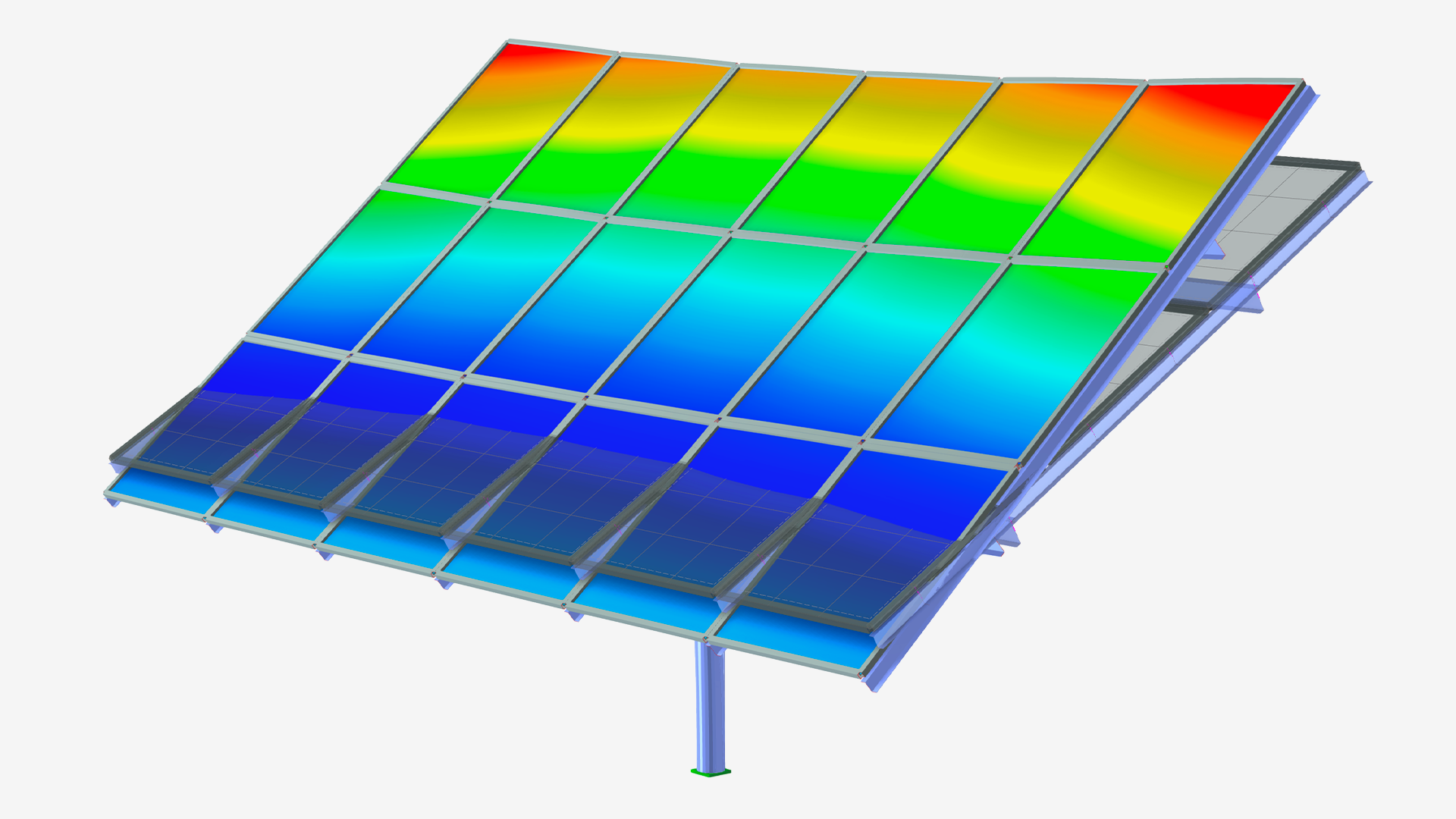

Darstellung der Ergebnisse einer Winddruckanalyse an einer Struktur unter Verwendung der Interoperabilität zwischen RFEM 6 und RWIND 3.

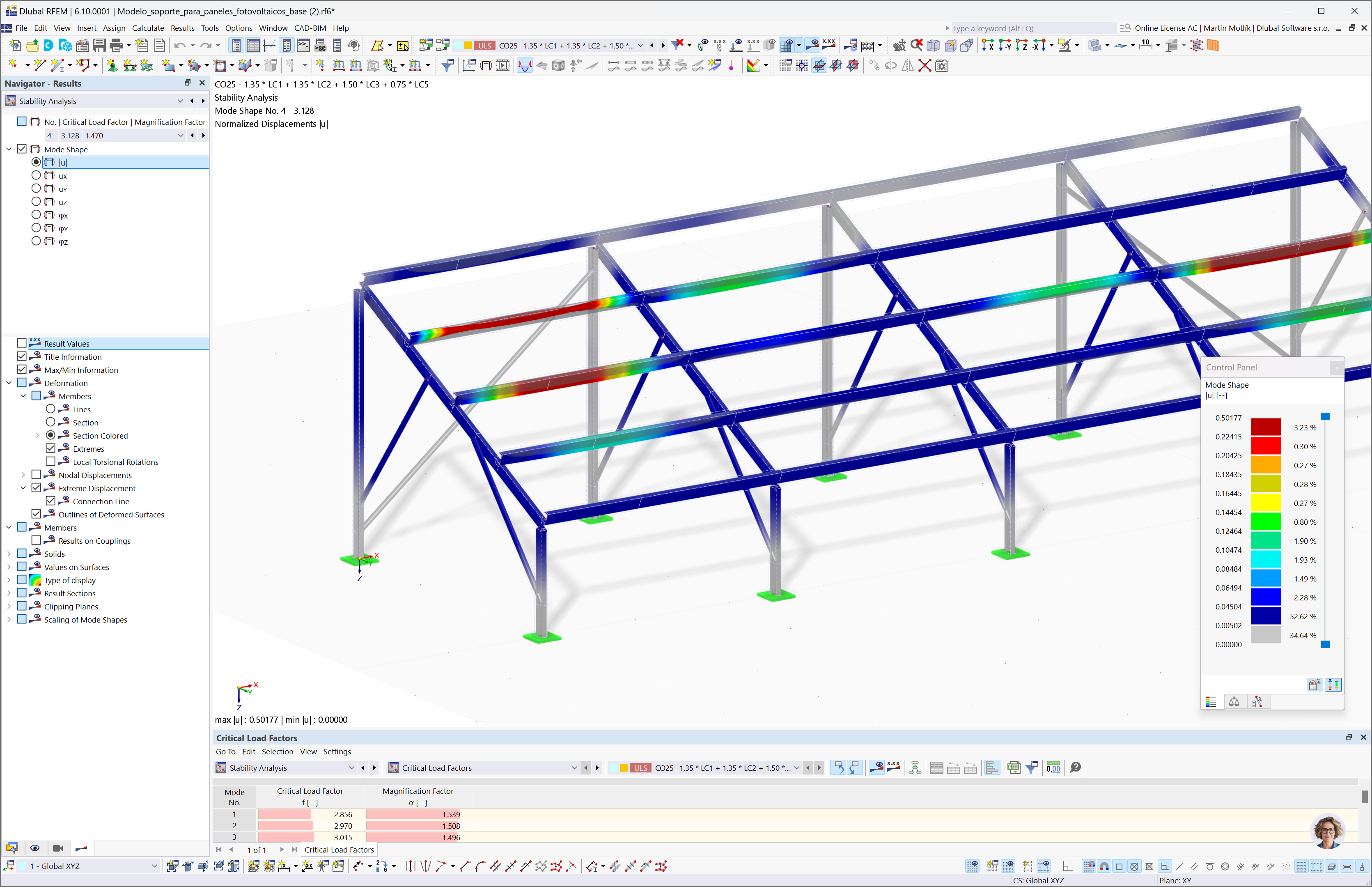

Detaillierte Stabilitätsanalyse einer Struktur für Photovoltaikanlagen mit der Software RFEM 6.

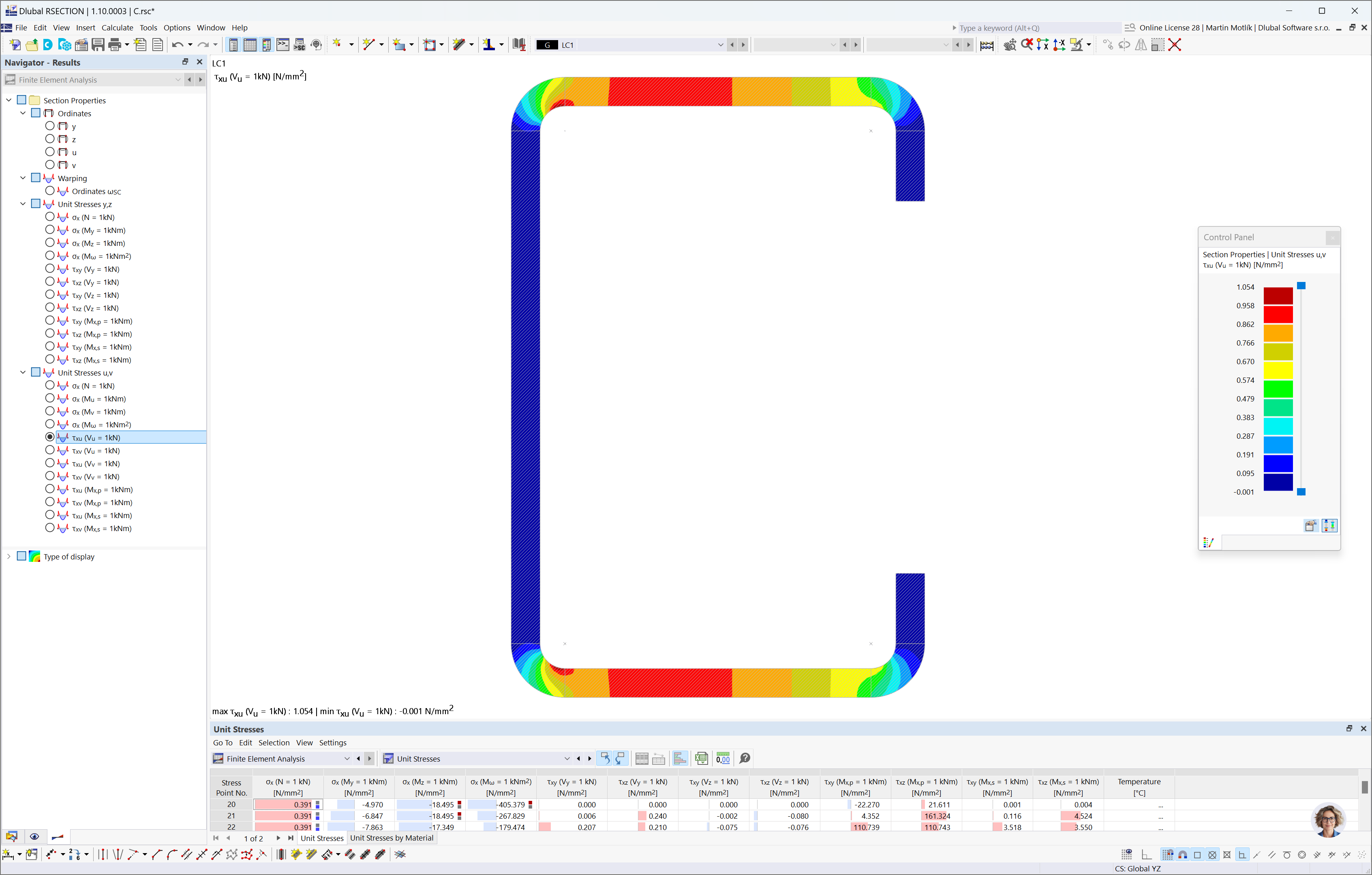

Analyse von Spannungen in einem dünnwandigen C-Profil des Modells in RSECTION 1 mit farblich gekennzeichneter Spannungsverteilung.

Native Windlastübertragung von
RWIND 3 nach RFEM 6

Mit RWIND 3 wird die Windströmung um die Solarmodule mit Hilfe von fortgeschrittenen CFD-Techniken simuliert, wobei die lokalen Druckwirkungen auf tragende Rahmen und Flächen erfasst werden. Diese Windlast-Ergebnisse werden nativ nach RFEM 6 übertragen, wo sie auf das Strukturmodell angewendet werden, um eine detaillierte Berechnung der Schnittgrößen, Verformungen und der Gesamtstabilität des Systems durchzuführen. Dies ermöglicht eine zuverlässige und optimierte Bemessung von Montagesystemen unter realistischen Windbedingungen.

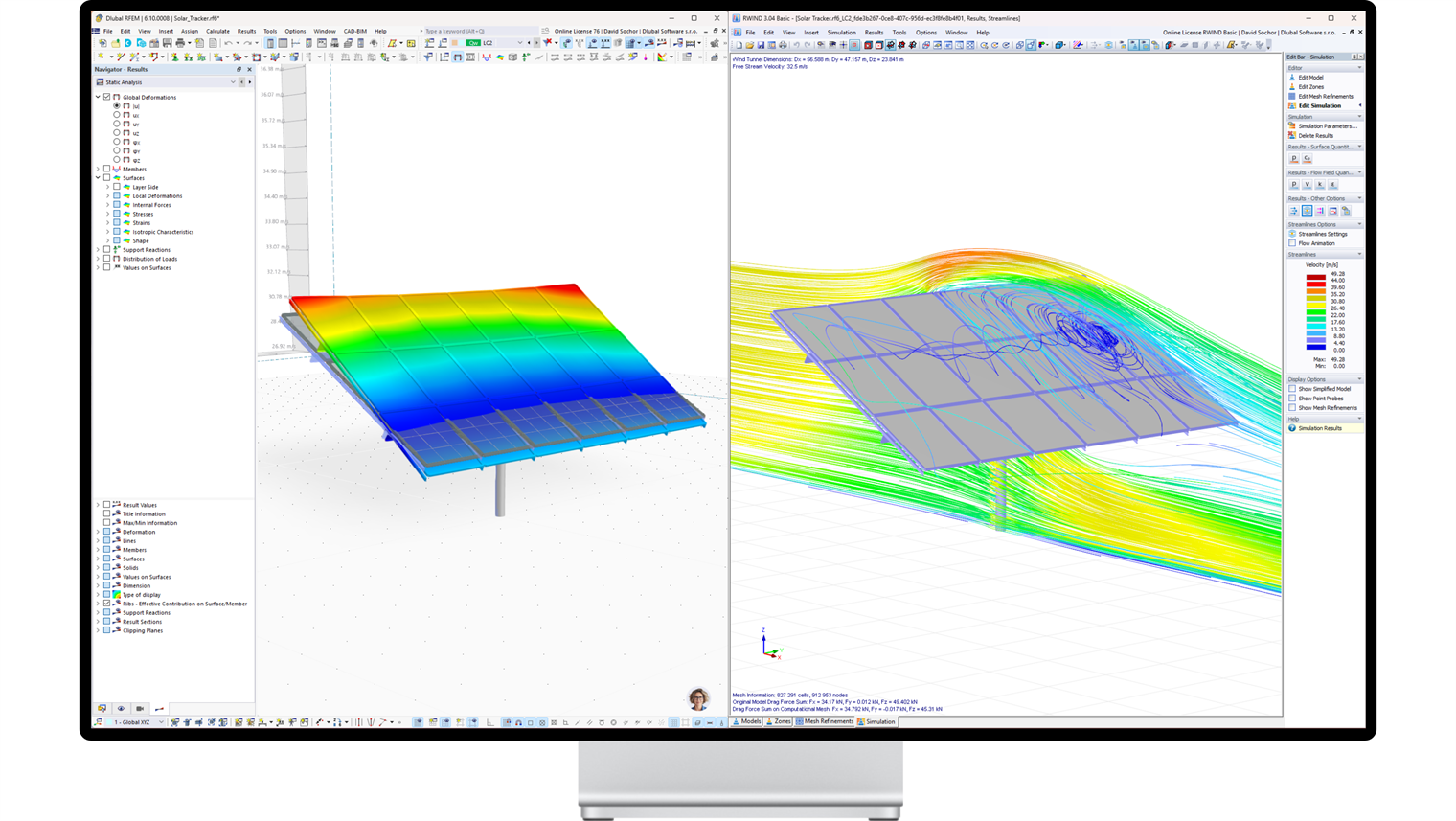

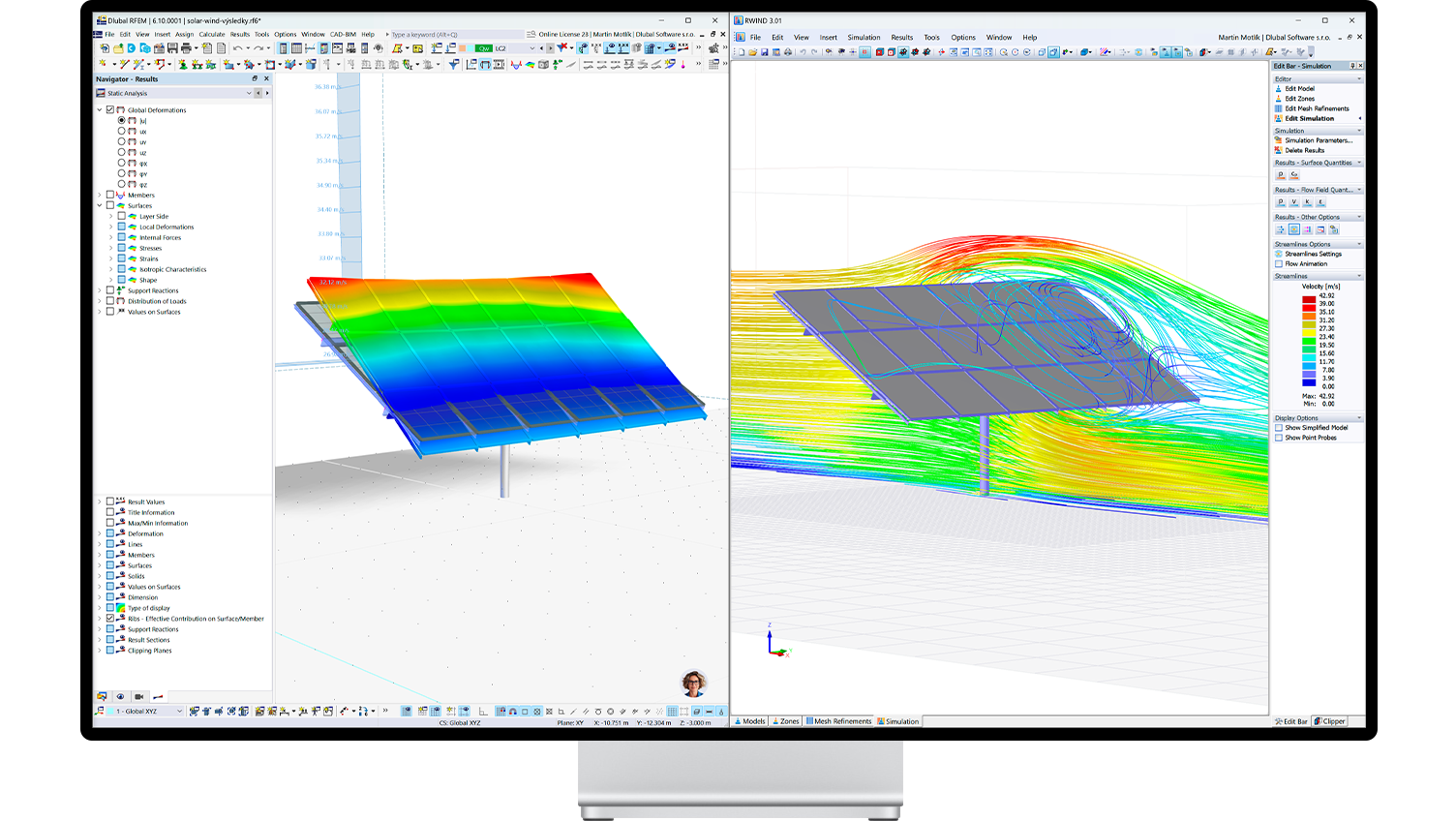

Zwei Softwarefenster zeigen die Übertragung von Windlasten von RWIND 3 nach RFEM 6, wobei die Windströmung und das verformte Modell des Solarpanels dargestellt werden.

Parametrisches
Modellieren

Erstellen Sie flexible und anpassbare Modelle mit benutzerdefinierten Vorlagendateien oder Skripten. Ändern Sie Geometrie, Materialien oder Lasten einfach, um verschiedene Designvarianten zu erkunden, ohne Ihr Modell von Grund auf neu erstellen zu müssen.

API-Konnektivität

Nahtlose Verbindung von RFEM 6 mit externen Tools wie Revit, Python oder Grasshopper. Verwenden Sie den API-Dienst (gRPC) eine Python-basierte Lösung, um die Modellerstellung, Beladung oder Auswertung zu automatisieren – alles abgestimmt auf die spezifischen Anforderungen Ihres Projekts.

Bemessungs- & Kostenoptimierung

Optimiere dein Modell und reduziere Kosten mit KI-gestützten Werkzeugen. Nutze das Add-on Optimierung & CO₂-Schätzung, um automatisch das effizienteste Design zu finden, CO₂-Emissionen (GWP) abzuschätzen und die Projektkosten basierend auf Einheitspreisen zu berechnen.

Automatisieren Sie Ihren Worklfow

Nutzen Sie unsere leistungsstarke API, um die Modellerstellung, Lastanwendung und Ergebnisauswertung zu automatisieren. Durch die Integration von Automatisierung in Ihren Designprozess können Sie Arbeitsabläufe erheblich optimieren, sich wiederholende Aufgaben reduzieren und die Projektabwicklung beschleunigen.
