Эффективное управление сочетаниями нагрузок

Для стальной рамы я вручную создал 20 сочетаний нагрузок с частичными коэффициентами надежности. Die Verformungen jedoch sollen ohne Beiwerte ermittelt werden. Hierzu gehe ich so vor:
  • Ich kopiere jede LK einzeln (mehrere LKs lassen sich nicht gleichzeitig kopieren).
  • Ich setze in jeder LK die Faktoren auf 1,0.
Gibt es keine elegantere Möglichkeit?


Ответ:

Можно легко скопировать несколько сочетаний нагрузок одновременно. Am einfachsten geschieht dies in der Tabelle 2.5. Werden die jeweiligen Zeilen mit Strg + C kopiert, können diese an anderer Stelle mit Strg + V wieder eingelesen werden.

Die entsprechenden Faktoren können dann bequem und schnell z. B. mit der Funktion "Setzen" auf den 1-fachen Wert geändert werden (siehe Video).

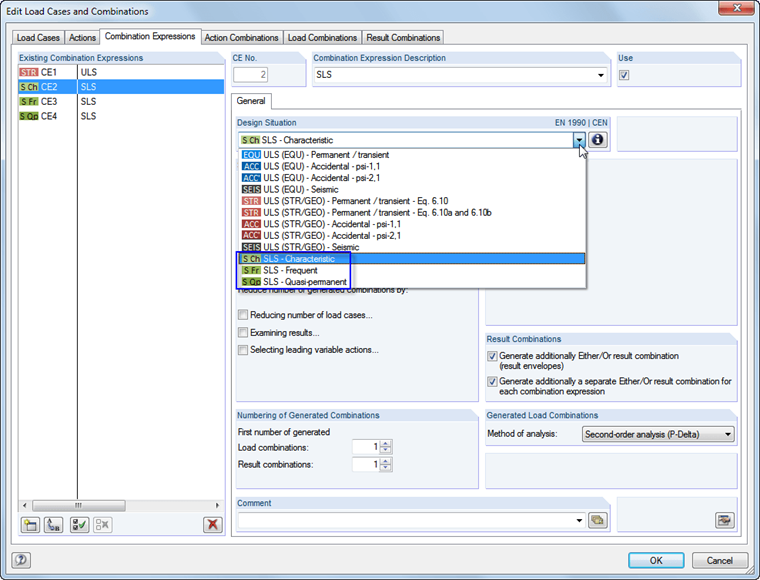

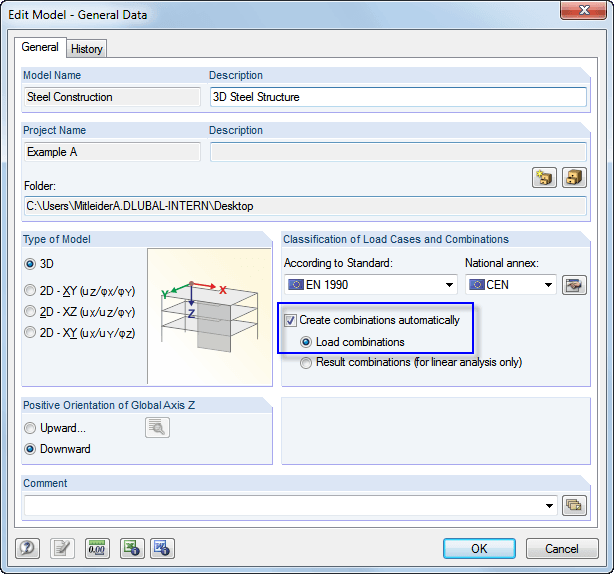

Alternativ lassen sich im Dialog Basisangaben die Kombinationen auch automatisch erzeugen. Als Kombinationsregeln stehen neben der Tragfähigkeit verschiedene Bemessungssituationen für den Grenzzustand der Gebrauchstauglichkeit zur Verfügung: "Charakteristisch", "Häufig" oder "Quasi-ständig". Damit werden die Teilsicherheitsbeiwerte automatisch korrekt angesetzt.


Автор

Г-н Баумгертель осуществляет техническую поддержку пользователей Dlubal Software.
