Gestión eficiente de las combinaciones de carga

Para un pórtico de acero, he creado manualmente 20 combinaciones de carga con coeficientes parciales de seguridad. Die Verformungen jedoch sollen ohne Beiwerte ermittelt werden. Hierzu gehe ich so vor:
  • Ich kopiere jede LK einzeln (mehrere LKs lassen sich nicht gleichzeitig kopieren).
  • Ich setze in jeder LK die Faktoren auf 1,0.
Gibt es keine elegantere Möglichkeit?


Respuesta:

Es posible copiar fácilmente varias combinaciones de carga al mismo tiempo. Am einfachsten geschieht dies in der Tabelle 2.5. Werden die jeweiligen Zeilen mit Strg + C kopiert, können diese an anderer Stelle mit Strg + V wieder eingelesen werden.

Die entsprechenden Faktoren können dann bequem und schnell z. B. mit der Funktion "Setzen" auf den 1-fachen Wert geändert werden (siehe Video).

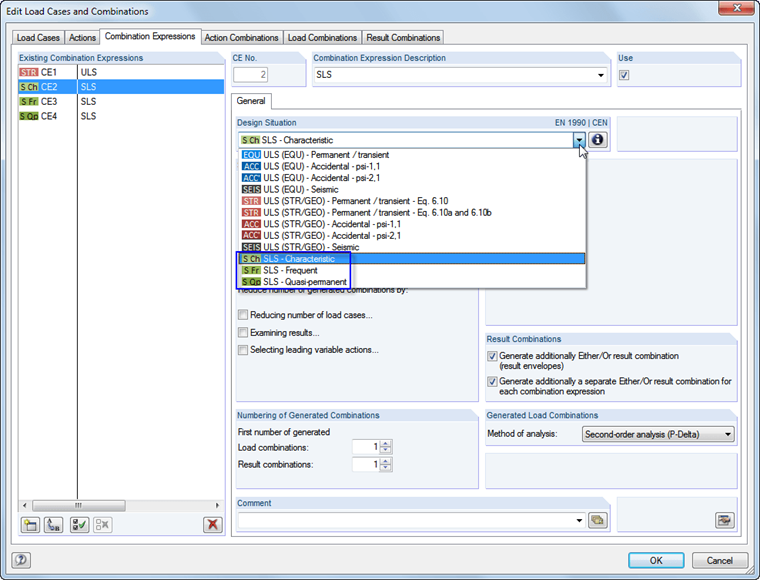

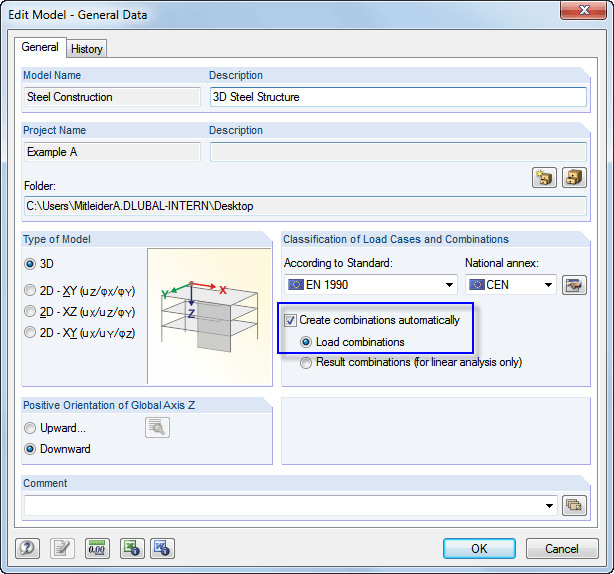

Alternativ lassen sich im Dialog Basisangaben die Kombinationen auch automatisch erzeugen. Als Kombinationsregeln stehen neben der Tragfähigkeit verschiedene Bemessungssituationen für den Grenzzustand der Gebrauchstauglichkeit zur Verfügung: "Charakteristisch", "Häufig" oder "Quasi-ständig". Damit werden die Teilsicherheitsbeiwerte automatisch korrekt angesetzt.


Autor

El Sr. Baumgärtel proporciona soporte técnico para los clientes de Dlubal Software.
