FAQ 001054 DE

1. Dezember 2017

Modellierung | Struktur RFEM RSTAB

Für einen Stahlrahmen habe ich manuell 20 Lastkombinationen mit Teilsicherheitsbeiwerten erstellt. Die Verformungen jedoch sollen ohne Beiwerte ermittelt werden. Hierzu gehe ich so vor:

  • Ich kopiere jede LK einzeln (mehrere LKs lassen sich nicht gleichzeitig kopieren).
  • Ich setze in jeder LK die Faktoren auf 1,0.

Gibt es keine elegantere Möglichkeit?

Antwort

Es können bereits mehrere Lastkombinationen problemlos gleichzeitig kopiert werden. Am einfachsten geschieht dies in der Tabelle 2.5. Werden die jeweiligen Zeilen mit Strg + C kopiert, können diese an anderer Stelle mit Strg + V wieder eingelesen werden.

Die entsprechenden Faktoren können dann bequem und schnell z. B. mit der Funktion "Setzen" auf den 1-fachen Wert geändert werden (siehe Video).

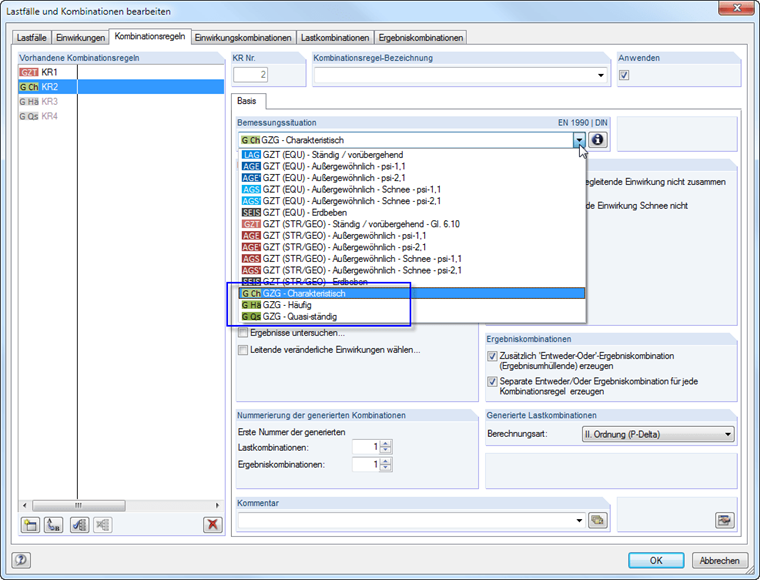

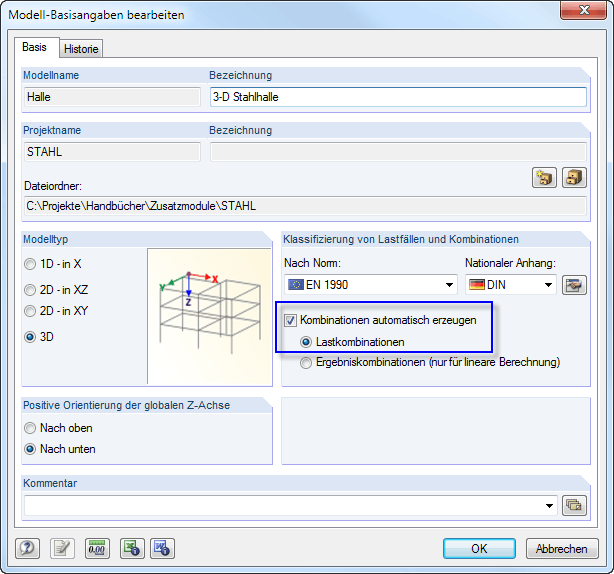

Alternativ lassen sich im Dialog Basisangaben die Kombinationen auch automatisch erzeugen. Als Kombinationsregeln stehen neben der Tragfähigkeit verschiedene Bemessungssituationen für den Grenzzustand der Gebrauchstauglichkeit zur Verfügung: 'Charakteristisch', 'Häufig' oder 'Quasi-ständig'. Damit werden die Teilsicherheitsbeiwerte automatisch korrekt angesetzt.

Schlüsselwörter

Manuell Lastkombination Kombinieren Teilsicherheitsbeiwert Gebrauchstauglichkeit Verformungsnachweis
