Efektivní správa kombinací zatížení

Pro ocelový rám jsem ručně vytvořil 20 kombinací zatížení s dílčími součiniteli spolehlivosti. Die Verformungen jedoch sollen ohne Beiwerte ermittelt werden. Hierzu gehe ich so vor:
  • Ich kopiere jede LK einzeln (mehrere LKs lassen sich nicht gleichzeitig kopieren).
  • Ich setze in jeder LK die Faktoren auf 1,0.
Gibt es keine elegantere Möglichkeit?


Odpověď:

Lze tak snadno kopírovat několik kombinací zatížení současně. Am einfachsten geschieht dies in der Tabelle 2.5. Werden die jeweiligen Zeilen mit Strg + C kopiert, können diese an anderer Stelle mit Strg + V wieder eingelesen werden.

Die entsprechenden Faktoren können dann bequem und schnell z. B. mit der Funktion "Setzen" auf den 1-fachen Wert geändert werden (siehe Video).

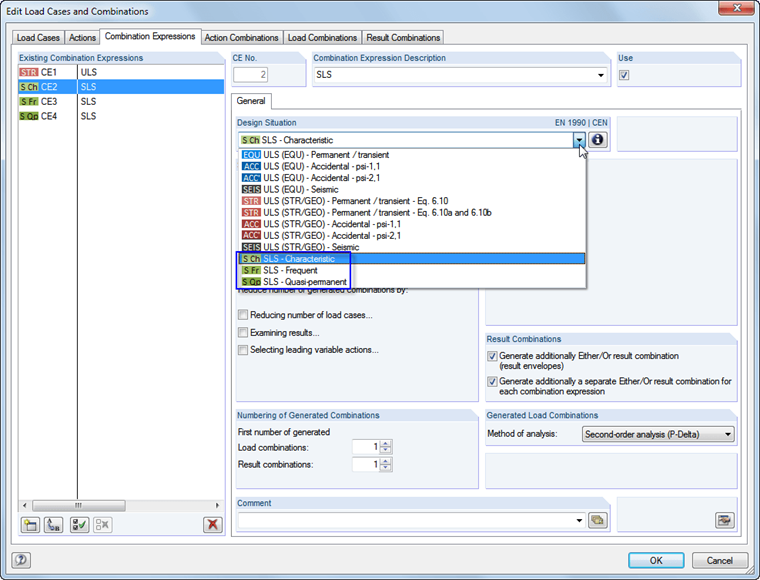

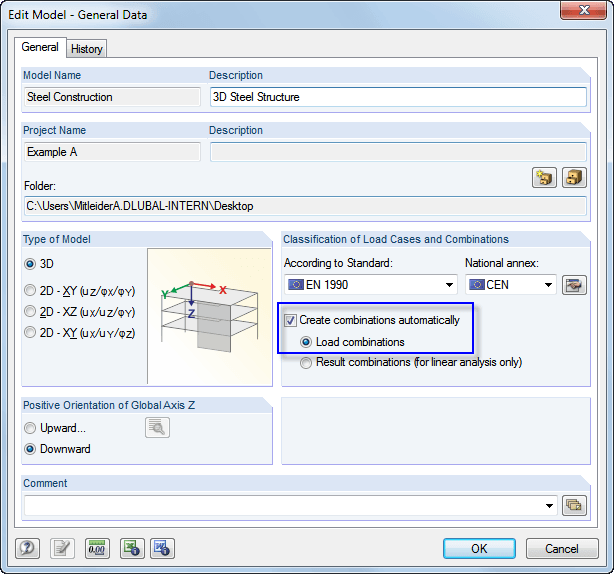

Alternativ lassen sich im Dialog Basisangaben die Kombinationen auch automatisch erzeugen. Als Kombinationsregeln stehen neben der Tragfähigkeit verschiedene Bemessungssituationen für den Grenzzustand der Gebrauchstauglichkeit zur Verfügung: "Charakteristisch", "Häufig" oder "Quasi-ständig". Damit werden die Teilsicherheitsbeiwerte automatisch korrekt angesetzt.


Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
