FAQ 001054 PL

1. grudnia 2017

Modelowanie | Konstrukcja RFEM RSTAB

W przypadku stalowej ramy ręcznie utworzyłem 20 kombinacji obciążeń z częściowymi współczynnikami bezpieczeństwa. Odkształcenia należy jednak obliczać bez uwzględniania współczynników. Postępuję w następujący sposób:

  • Kopiowanie każdego arkusza kalkulacyjnego (kilka kombinacji obciążeń nie może być jednocześnie kopiowanych)
  • Współczynnik ten jest ustawiany na 1,0 w każdej PO.

Czy nie ma na to prostszego sposobu?

Odpowiedź

W przypadku ręcznie tworzonych kombinacji obciążeń z pojedynczymi obciążeniami istnieje niestety tylko opcja, którą Państwo opisali.

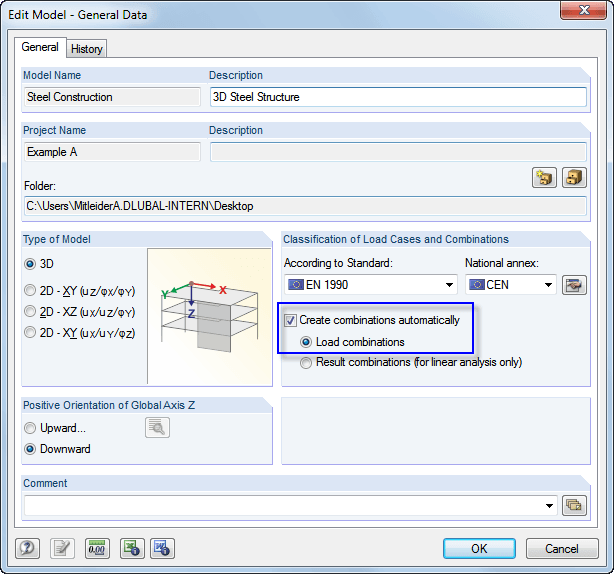

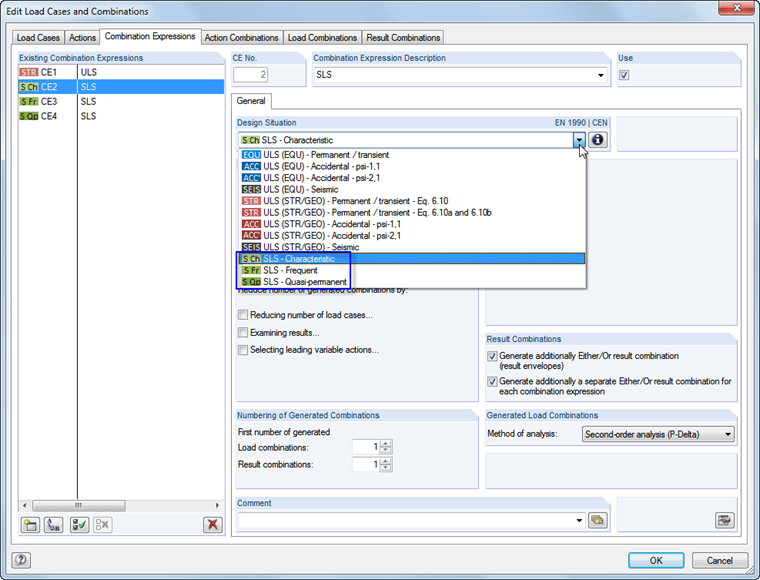

Alternatywnie można jednak utworzyć te kombinacje automatycznie, korzystając z okna dialogowego Dane ogólne . Jako kombinacje można użyć nie tylko ostatecznego stanu granicznego, ale także różnych stanów obliczeniowych dla stanu granicznego użytkowalności: 'Charakterystyka', 'Częste' lub 'Quasi-stały'. W ten sposób częściowe współczynniki bezpieczeństwa są stosowane automatycznie.
