Расчет критического напряжения потери устойчивости в PLATE-BUCKLING в случае работы потери устойчивости по типу стержня

Я работаю с дополнительным модулем PLATE‑BUCKLING и мне нужна более подробная информация о том, как рассчитывается критическое напряжение при потере устойчивости для оценки работы колонны при потере устойчивости. Die Beulsteifen enden vor den Rändern. Wird dabei der Eigenwert der Beulsteife als Stab mit mitwirkender Plattenbreite berechnet?

Ответ:

Если ваши элементы жесткости с потерей устойчивости не заданы по всей длине потери устойчивости, то программа PLATE-BUCKLING автоматически создаст эту жесткость в качестве результирующего стержня, включая mitwirkender Breite generiert und mit Hilfe des Zusatzmoduls KNICK eine Eigenwertberechnung durchgeführt. Diese ergibt dann die kritische Knickspannung des Stabes und damit der Steife. Die Länge des Ersatzstabes ist dabei die Steifenlänge. Eine detaillierte Ausgabe der internen Ergebnisse ist bisher nicht möglich.

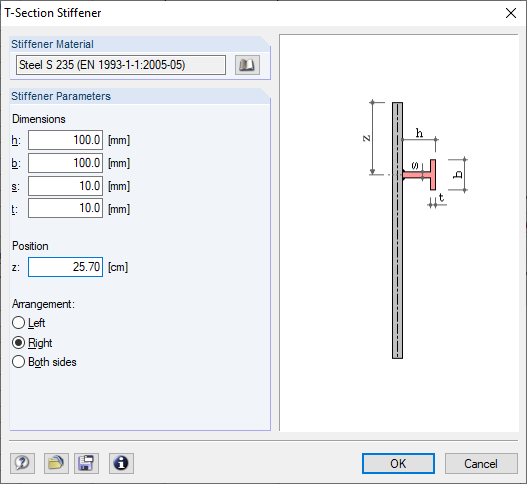

элемент жесткости
