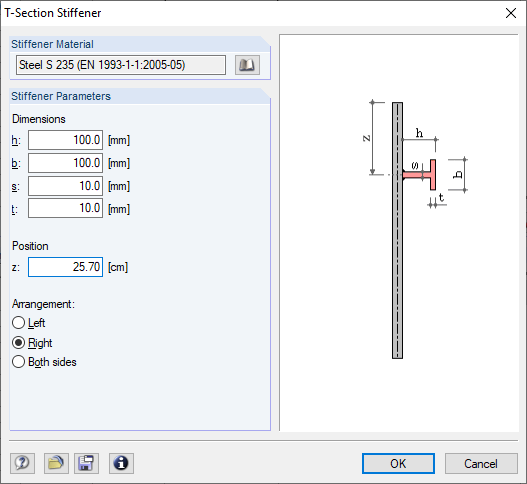

Si vos raidisseurs ne sont pas définis par la longueur de flambement complète, PLATE-BUCKLING génère automatiquement cette rigidité en tant que barre résultante, y compris la largeur efficace et le calcul des valeurs propres est effectué à l'aide du module additionnel BUCKLING. On obtient alors la contrainte critique de flambement de la barre et donc du raidisseur. La longueur de la barre équivalente est la longueur du raidisseur. Il n'est actuellement pas possible d'afficher les résultats internes détaillés.
Calcul de la contrainte critique de flambement dans PLATE-BUCKLING en cas de comportement de flambement de type barre
J'utilise le module additionnel PLATE-BUCKLING et j'ai besoin d'informations plus détaillées sur le calcul de la contrainte critique de flambement pour le comportement au flambement du poteau. Les raidisseurs se terminent avant les bords. La valeur propre du raidisseur est-elle calculée comme une barre avec la largeur efficace de la dalle ?
M. Baumgärtel fournit un support technique aux clients de Dlubal Software.
