Los parámetros específicos del tendón deben definirse en la pestaña "Tendón" del cuadro de diálogo 'Editar barra'.
Configuraciones
En la construcción de hormigón pretensado, existen dos tipos fundamentales de pretensado y de conexión entre el tendón y el hormigón. La diferencia radica en el momento y la forma en que el tendón se conecta con el hormigón.
- Adherencia inmediata: El tendón se coloca antes de verter el hormigón en un tubo envolvente o directamente en el hormigón. Al verter el hormigón, el hormigón fresco envuelve el tendón, de modo que después del endurecimiento, se logra una conexión inmediata entre el tendón y el hormigón. La pretensión se aplica generalmente antes de verter el hormigón.
- Adherencia posterior: El tendón se coloca en un tubo envolvente que no se llena durante el vertido del hormigón. Solo después de que el hormigón ha endurecido, se tensa el tendón. Posteriormente, se inyecta mortero en el tubo envolvente, creando así una adherencia posterior entre el tendón y el hormigón.

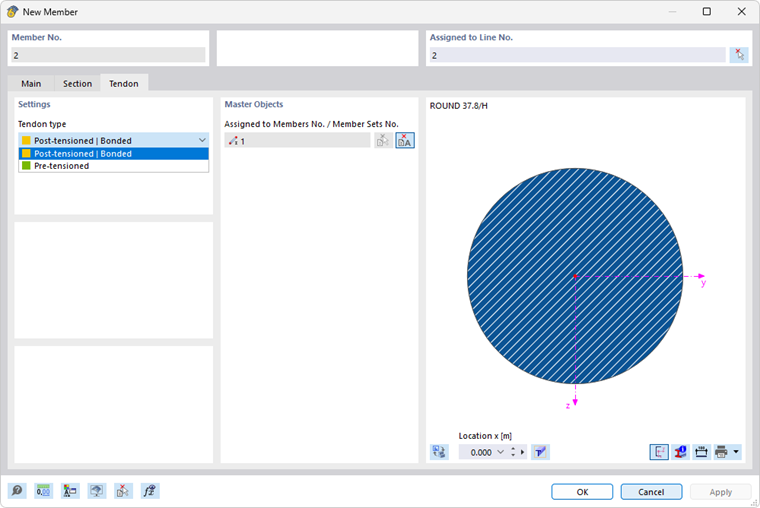

Seleccione el 'Tipo de tendón' de la lista (ver imagen Establecer propiedades específicas del tendón).
Objetos principales
Como se describe en el capítulo Sección transversal de hormigón pretensado, los tendones están dentro de la sección transversal de una barra de hormigón pretensado. Estas barras (conjuntos de barras) se denominan 'Objetos principales'.
Mediante la geometría de la sección transversal de hormigón pretensado y el recorrido de la línea del tendón, el programa reconoce en qué barra o conjunto de barras se encuentra el tendón. Los números de los objetos principales están predefinidos. Esto conecta automáticamente la barra de hormigón pretensado con el tendón.
Si desea asignar manualmente la barra de hormigón pretensado, desactive el botón
. Con el botón
también puede seleccionar la barra gráficamente en la ventana de trabajo.
Perspectiva
Las siguientes funciones para los tendones están en desarrollo:
- Propiedades de anclaje
- Endurecimiento del hormigón
