Die speziellen Parameter des Spannglieds sind im Register "Spannglied" des Dialogs 'Stab bearbeiten' festzulegen.
Einstellungen
Im Spannbetonbau gibt es zwei grundlegende Arten der Vorspannung und der Verbindung zwischen Spannglied und Beton. Der Unterschied liegt im Zeitpunkt und der Art, wie das Spannglied mit dem Beton verbunden wird.
- Sofortiger Verbund: Das Spannglied wird vor dem Betonieren in einem Hüllrohr oder direkt im Beton verlegt. Beim Betonieren umschließt der Frischbeton das Spannglied, sodass nach dem Erhärten ein unmittelbarer Verbund zwischen Spannglied und Beton besteht. Die Vorspannung wird meist vor dem Betonieren eingebracht.
- Nachträglicher Verbund: Das Spannglied wird in einem Hüllrohr verlegt, das beim Betonieren nicht gefüllt wird. Erst nach dem Erhärten des Betons wird das Spannglied gespannt. Anschließend wird das Hüllrohr mit Injektionsmörtel verpresst, wodurch ein nachträglicher Verbund zwischen Spannglied und Beton entsteht.

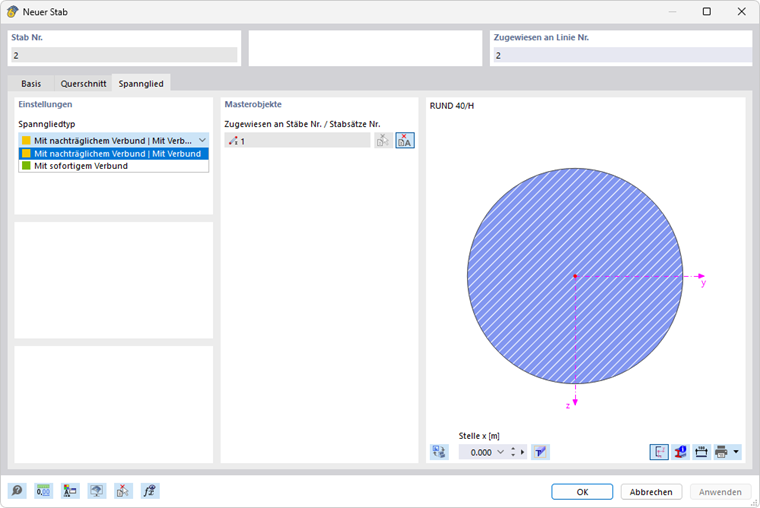

Wählen Sie in der Liste den 'Spanngliedtyp' aus (siehe Bild Spezifische Eigenschaften des Spannglieds festlegen).
Masterobjekte
Wie im Kapitel Spannbetonquerschnitt beschrieben, liegen die Spannglieder innerhalb des Querschnitts eines Spannbetonstabes. Diese Stäbe (Stabsätze) werden als 'Masterobjekte' bezeichnet.
Durch die Geometrie des Spannbetonquerschnitts und den Verlauf der Spanngliedlinie erkennt das Programm, in welchem Stab oder Stabsatz sich das Spannglied befindet. Die Nummern der Masterobjekte sind voreingestellt. Dadurch wird der Spannbetonstab automatisch mit dem Spannglied verbunden.
Falls Sie den Spannbetonstab manuell zuweisen möchten, deaktivieren Sie die Schaltfläche
. Mit der Schaltfläche
können Sie den Stab dann grafisch im Arbeitsfenster auswählen.
Ausblick
Folgende Funktionen für Spannglieder sind in Arbeit:
- Ankereigenschaften
- Aushärtung des Betons
