Speciální parametry předpínacího lana jsou nastaveny na záložce "Předpínací lano" v dialogu 'Upravit prut'.
Nastavení
V předpjatém betonu existují dva základní typy předpínání a spojení mezi předpínacím lanem a betonem. Rozdíl spočívá v čase a způsobu připojení předpínacího lana k betonu.
- Okamžité spojení: Předpínací lano je položeno do pláště nebo přímo do betonu před betonáží. Při betonáži čerstvý beton obklopí předpínací lano tak, že po ztvrdnutí existuje okamžité spojení mezi předpínacím lanem a betonem. Předpětí se obvykle aplikuje před betonáží.
- Dodatečné spojení: Předpínací lano je položeno do pláště, které se při betonáži neplní. Teprve po ztvrdnutí betonu je předpínací lano napnuto. Poté je plášť vstříknut injekční maltou, čímž vznikne dodatečné spojení mezi předpínacím lanem a betonem.

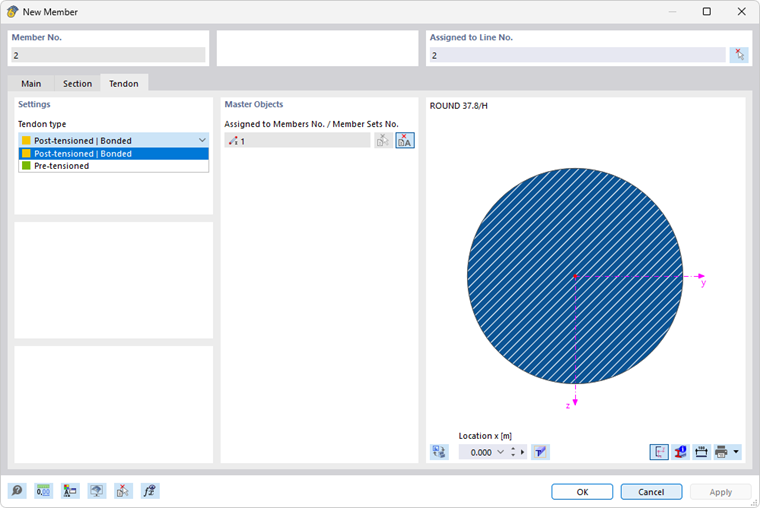

V seznamu vyberte 'Typ předpínacího lana' (viz obrázek Specifické vlastnosti předpínacího lana).
Hlavní objekty
Jak je popsáno v kapitole Předpjatý betonový průřez, předpínací lana se nacházejí uvnitř průřezu předpjatého prutu. Tyto pruty (sady prutů) jsou označovány jako 'Hlavní objekty'.
Program rozpozná, ve kterém prutu nebo sadě prutů se předpínací lano nachází, podle geometrie průřezu předpjatého betonu a průběhu předpínacího lana. Čísla hlavních objektů jsou předem nastavena. Tím je předpjatý prut automaticky propojen s předpínacím lanem.
Pokud chcete přiřadit předpjatý prut ručně, deaktivujte tlačítko
. Pomocí tlačítka
můžete poté prut graficky vybrat v pracovním okně.
Výhled
Následující funkce pro předpínací lana jsou ve vývoji:
- Vlastnosti kotvení
- Ztvrdnutí betonu
