Das Add-On Spannglieder ist vollständig in die Oberfläche des Programms RFEM integriert. Für die Dokumentation der Eingabedaten und Ergebnisse stehen Ihnen daher im Ausdruckprotokoll sämtliche Funktionen zur Verfügung, wie sie im Kapitel Ausdruckprotokolle des RFEM-Handbuchs beschrieben sind.
Nutzen Sie auch den Grafikdruck, um die Verformungen und Schnittgrößen zu dokumentieren. Die verschiedenen Druckfunktionen erreichen Sie im Programmmenü Datei oder über die Listenschaltfläche
in der oberen Symbolleiste.
Ausdruckprotokoll drucken

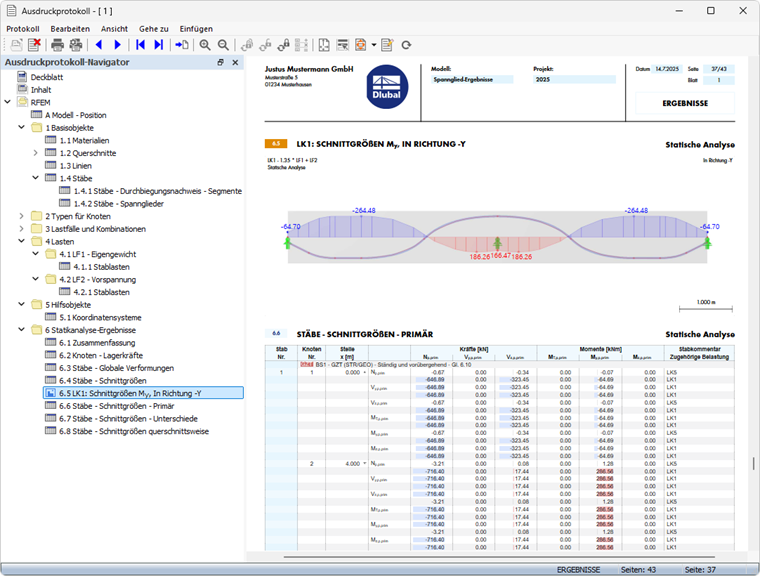

Das Ausdruckprotokoll ermöglicht eine übersichtliche Darstellung der Eingabedaten und Ergebnisse in tabellarischer und grafischer Form. Übliche Schritte sind:
- Neues Ausdruckprotokoll anlegen und relevante Inhalte ('Protokollelemente') auswählen
- Ausgewählte Grafiken in das Ausdruckprotokoll übernehmen
- Mehrfachdrucke anlegen und bearbeiten (siehe FAQ 005646)
- Ausdruckprotokoll über die Druckfunktion im Menü Protokoll oder die Schaltfläche
ausdrucken
Daten exportieren

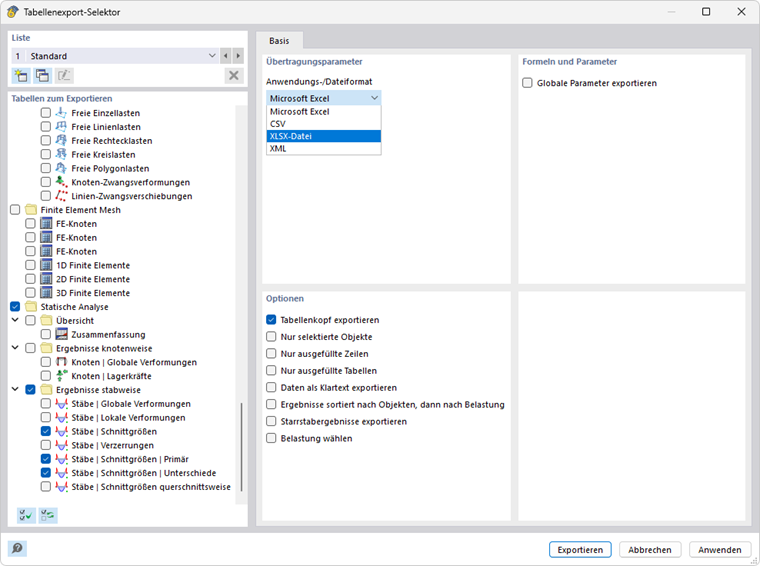

Die Modell- und Ergebnisdaten lassen sich auch in andere Formate exportieren. Im Programmmenü Exportieren stehen hierzu verschiedene Möglichkeiten zur Verfügung. Mit der Funktion 'Tabellen' können Sie beispielsweise die tabellarischen Daten als XLSX-Datei ablegen.
Mehr Informationen zum Exportieren von Daten finden Sie im Kapitel Export des RFEM Handbuchs.
