Dokumentace

Doplňkový modul Předpínací lana je plně integrován do uživatelského rozhraní programu RFEM. Pro dokumentaci vstupních dat a výsledků máte v Tiskovém protokolu k dispozici všechny funkce, jak je popsáno v kapitole Tiskové protokoly příručky RFEM.

Využijte také tisk grafiky k dokumentaci deformací a vnitřních sil. Různé tiskové funkce naleznete v programovém menu Soubor nebo pomocí tlačítka seznamu v horní liště nástrojů.

Tisk tiskového protokolu

Tiskový protokol umožňuje přehledné zobrazení vstupních dat a výsledků v tabulkové a grafické formě. Obvyklými kroky jsou:

1. Vytvoření nového tiskového protokolu a výběr relevantního obsahu ('prvky protokolu')
2. Přejímání vybraných grafů do tiskového protokolu
3. Vytváření a úprava vícečetných tisků (viz FAQ 005646)
4. Tisk tiskového protokolu pomocí tiskové funkce v menu Protokol nebo tlačítkem

Dokumentace výsledků ve výpočtovém protokolu

Export dat

Modelová a výsledková data lze také exportovat do jiných formátů. V programovém menu Exportovat jsou k dispozici různé možnosti. Pomocí funkce 'Tabulky' můžete například uložit tabulková data jako soubor XLSX.

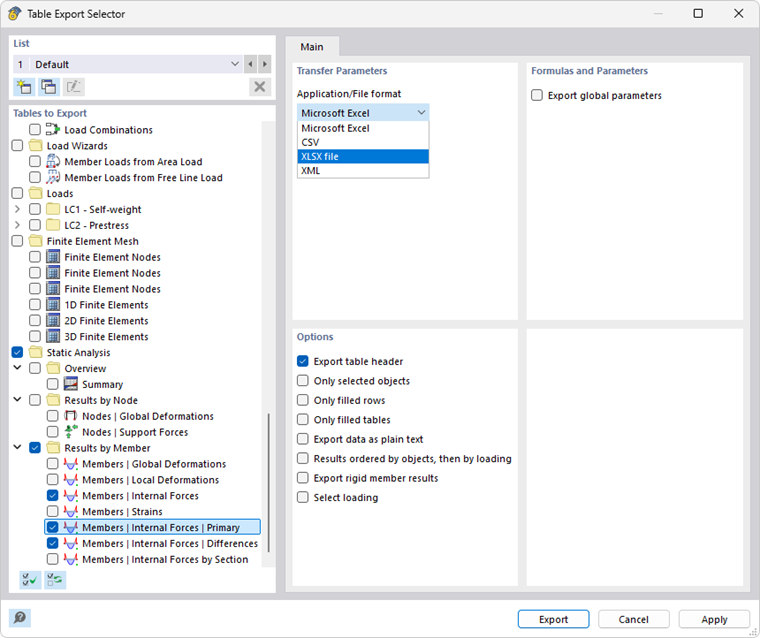

Export prutových výsledků do souboru XLSX

Další informace o exportování dat naleznete v kapitole Export příručky RFEM.
