L'add-on Cavi di precompressione è completamente integrato nell'interfaccia del programma RFEM. Per la documentazione dei dati di input e dei risultati, nel protocollo di stampa sono disponibili tutte le funzioni come descritto nel capitolo Protocolli di stampa del manuale di RFEM.
Utilizzate anche la stampa grafica per documentare le deformazioni e le dimensioni delle sezioni. È possibile accedere alle diverse funzioni di stampa nel menu del programma File o tramite il pulsante di elenco
nella barra degli strumenti superiore.

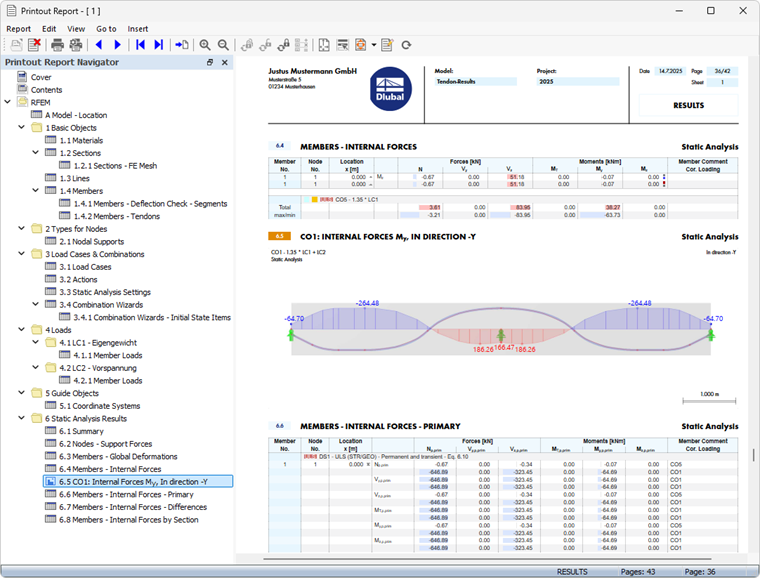

Stampa del protocollo di stampa
Il protocollo di stampa consente una rappresentazione chiara dei dati di input e dei risultati in forma tabellare e grafica. I passaggi comuni sono:
- Creare un nuovo protocollo di stampa e selezionare i contenuti rilevanti ('elementi del protocollo')
- Includere le grafiche selezionate nel protocollo di stampa
- Creare e modificare le stampe multiple (vedi FAQ 005646)
- Stampare il protocollo di stampa tramite la funzione di stampa nel menu Protocollo o il pulsante
Esportazione dati

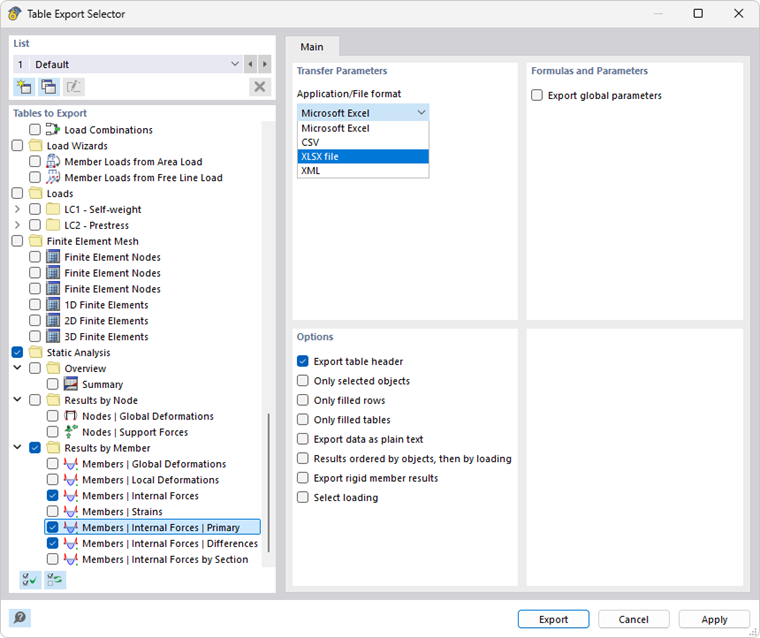

I dati del modello e dei risultati possono essere esportati anche in altri formati. Nel menu del programma Esportare, sono disponibili diverse opzioni. Con la funzione 'Tabelle' è possibile, ad esempio, salvare i dati tabellari come file XLSX.
Ulteriori informazioni sull'esportazione dei dati sono disponibili nel capitolo Export del manuale RFEM.
