Wyniki obliczeń dodatku Komponenty umożliwiają ocenę projektowania komponentów użytych w modelu. Po obliczeniu, weryfikacje są automatycznie przeprowadzane z siłami wewnętrznymi modelu RFEM, a wyniki są przejrzyście przedstawiane w tabelach wyników.
Przedstawienie wyników obejmuje między innymi
- serię komponentów zawartą w modelu,
- poszczególne komponenty wraz z ich statusem projektowania,
- wybrane sytuacje obliczeniowe,
- komponenty do zwymiarowania oraz
- wyniki obliczeń zgodnie z odpowiednim typem przypisania (na przykład na początku pręta, na końcu pręta lub wzdłuż pręta).
Przedstawienie wyników
Po obliczeniu wyniki są dostępne razem z wynikami programu głównego i innych dodatków. Wyniki można oceniać za pomocą tabel wyników.
Najważniejsze tabele to:
- Serie komponentów
- Wyświetla wszystkie serie komponentów użyte w modelu
- Komponenty
- Wyświetla listę wszystkich komponentów modelu. Dla poszczególnych komponentów można w razie potrzeby aktywować lub dezaktywować projektowanie
- Sytuacje obliczeniowe
- Zawiera sytuacje obliczeniowe użyte do projektowania. Poszczególne sytuacje obliczeniowe można wykluczyć z projektowania
- Obiekty do zwymiarowania
- Wyświetla wszystkie komponenty lub miejsca wbudowania, które są uwzględniane w projektowaniu

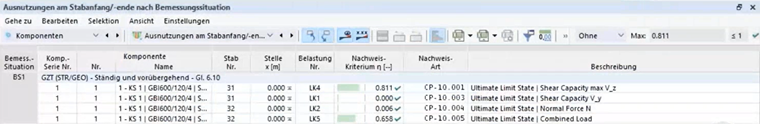

Po obliczeniu wyniki obliczeń są przedstawiane oddzielnie zgodnie z odpowiednim typem przypisania, na przykład dla komponentów na początku pręta, na końcu pręta lub wzdłuż pręta.
Sterowanie wynikami
Za pomocą przycisku

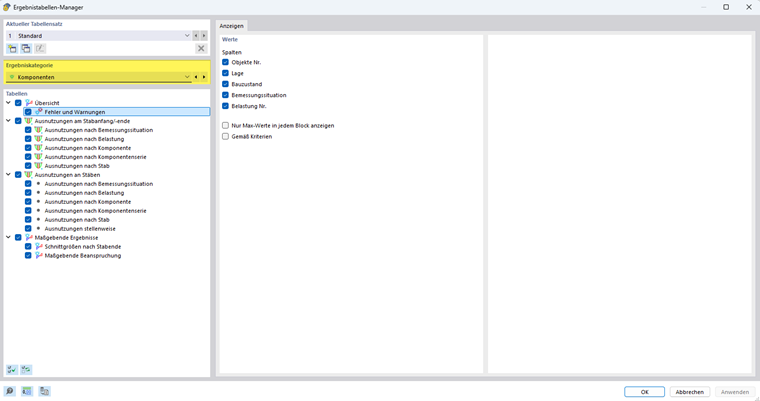

otwierasz okno dialogowe 'Menadżer tabel wyników'. Można tam sterować, które tabele i zakładki są wyświetlane. Ponadto istnieją opcje wyboru wierszy i kolumn, które są widoczne w poszczególnych tabelach.
Więcej informacji na temat sterowania wynikami można znaleźć w rozdziale Ocena wyników podręcznika RFEM.
