Výsledky výpočtu addonu Komponenty umožňují vyhodnocení posouzení komponent použitých v modelu. Po výpočtu se posudky automaticky provedou s využitím vnitřních sil modelu programu RFEM a výsledky se přehledně zobrazí ve výsledkových tabulkách.
Výstup výsledků zahrnuje mimo jiné
- řady komponent obsažené v modelu,
- jednotlivé komponenty včetně jejich stavu posouzení,
- vybrané návrhové situace,
- komponenty k posouzení a také
- výsledky posudků podle příslušného typu přiřazení (například na začátku prutu, na konci prutu nebo podél prutu).
Výstup výsledků
Po výpočtu jsou výsledky k dispozici společně s výsledky hlavního programu a dalších addonů. Výsledky lze vyhodnotit prostřednictvím výsledkových tabulek.
Nejdůležitější tabulky jsou:
- Řady komponent
- Zobrazuje všechny řady komponent použité v modelu
- Komponenty
- Uvádí seznam všech komponent modelu. U jednotlivých komponent lze v případě potřeby posouzení aktivovat nebo deaktivovat
- Návrhové situace
- Obsahuje návrhové situace použité pro posouzení. Jednotlivé návrhové situace lze z posouzení vyloučit
- Objekty k posouzení
- Zobrazuje všechny komponenty resp. místa zabudování, které se zohledňují pro posouzení

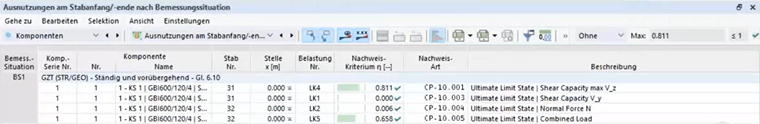

Po výpočtu se výsledky posudků zobrazují odděleně podle příslušného typu přiřazení, například pro komponenty na začátku prutu, na konci prutu nebo podél prutu.
Řízení výstupu

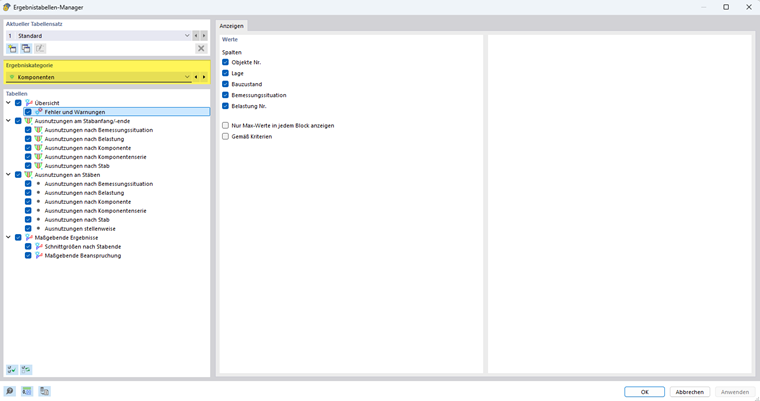

Tlačítkem
otevřete dialog 'Správce výsledkových tabulek'. Zde můžete ovládat, které tabulky a záložky se budou zobrazovat. Kromě toho existují možnosti výběru pro řádky a sloupce, které jsou v jednotlivých tabulkách viditelné.
Další informace k řízení výstupu výsledků naleznete v kapitole Vyhodnocení výsledků manuálu k programu RFEM.
