Les résultats de calcul du module complémentaire Composants permettent l'évaluation de la vérification des composants utilisés dans le modèle. Après le calcul, les vérifications sont automatiquement effectuées avec les efforts internes du modèle RFEM et les résultats sont clairement présentés dans les tableaux des résultats.
La sortie des résultats comprend entre autres
- la série de composants contenue dans le modèle,
- les composants individuels incluant leur état de vérification,
- les situations de projet sélectionnées,
- les composants à vérifier ainsi que
- les résultats de vérification selon le type d'assignation respectif (par exemple au début de barre, à l'extrémité de barre ou le long de la barre).
Sortie des résultats
Après le calcul, les résultats sont disponibles avec les résultats du programme principal et d'autres modules complémentaires. Les résultats peuvent être évalués via les tableaux des résultats.
Les tableaux les plus importants sont :
- Séries de composants
- Affiche toutes les séries de composants utilisées dans le modèle
- Composants
- Liste tous les composants du modèle. Pour les composants individuels, la vérification peut être activée ou désactivée si nécessaire
- Situations de projet
- Contient les situations de projet utilisées pour la vérification. Des situations de projet individuelles peuvent être exclues de la vérification
- Objets à vérifier
- Affiche tous les composants ou points d'assemblage pris en compte pour la vérification

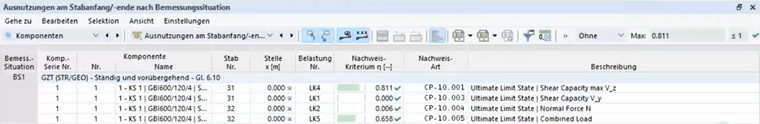

Après le calcul, les résultats de vérification sont présentés séparément selon le type d'assignation respectif, par exemple pour les composants au début de barre, à l'extrémité de barre ou le long d'une barre.
Contrôle de la sortie

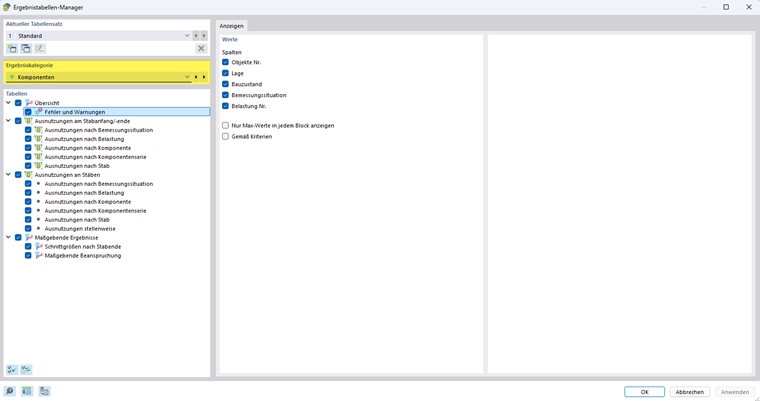

Avec le bouton
, vous ouvrez la boîte de dialogue 'Gestionnaire du tableau de résultats'. Vous pouvez y contrôler quels tableaux et onglets sont affichés. De plus, il existe des options de sélection pour les lignes et les colonnes visibles dans les tableaux individuels.
Pour plus d'informations sur le contrôle de la sortie des résultats, consultez le chapitre Évaluation des résultats du manuel RFEM.
