I risultati del calcolo dell'add-on Componenti consentono di analizzare la verifica dei componenti utilizzati nel modello. Dopo il calcolo, le verifiche vengono eseguite automaticamente con le forze interne del modello RFEM e i risultati vengono visualizzati in modo chiaro nelle tabelle dei risultati.
L'output dei risultati include, tra l'altro,
- le serie di componenti contenute nel modello,
- i singoli componenti con il loro stato di verifica,
- le situazioni di progetto selezionate,
- i componenti da verificare e
- i risultati delle verifiche in base al rispettivo tipo di assegnazione (ad esempio all'inizio dell'asta, all'estremità dell'asta o lungo l'asta).
Output dei risultati
Dopo il calcolo, i risultati sono disponibili insieme ai risultati del programma principale e di altri add-on. I risultati possono essere analizzati tramite le tabelle dei risultati.
Le tabelle principali sono:
- Componenti - Serie
- Visualizza tutte le serie di componenti utilizzate nel modello
- Componenti
- Elenca tutti i componenti del modello. Per i singoli componenti, la verifica può essere attivata o disattivata se necessario
- Situazioni di progetto
- Contiene le situazioni di progetto utilizzate per la verifica. Singole situazioni di progetto possono essere escluse dalla verifica
- Oggetti da verificare
- Mostra tutti i componenti o i punti di installazione considerati per la verifica

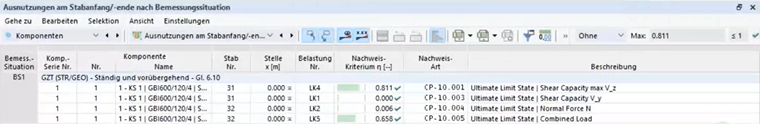

Dopo il calcolo, i risultati delle verifiche vengono visualizzati separatamente in base al rispettivo tipo di assegnazione, ad esempio per i componenti all'inizio dell'asta, all'estremità dell'asta o lungo un'asta.
Controllo dell'output
Con il pulsante

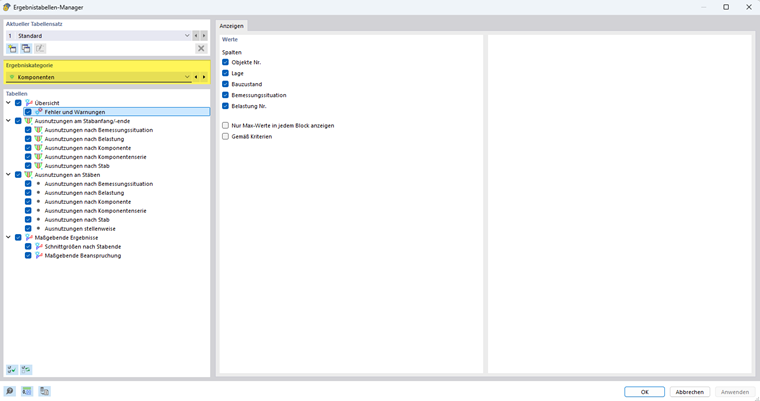

si apre la finestra di dialogo 'Gestore tabelle dei risultati'. Qui è possibile controllare quali tabelle e schede vengono visualizzate. Inoltre, sono disponibili opzioni di selezione per le righe e le colonne visibili nelle singole tabelle.
Ulteriori informazioni sul controllo dell'output dei risultati sono disponibili nel capitolo Analisi dei risultati del manuale RFEM.
