Los resultados del cálculo del complemento Componentes permiten evaluar el dimensionamiento de los componentes utilizados en el modelo. Después del cálculo, las verificaciones se realizan automáticamente con los esfuerzos internos del modelo de RFEM y los resultados se muestran claramente en las tablas de resultados.
La salida de resultados incluye, entre otros:
- las series de componentes contenidas en el modelo,
- los componentes individuales, incluido su estado de dimensionamiento,
- las situaciones de proyecto seleccionadas,
- los componentes a dimensionar, así como
- los resultados de cálculo según el tipo de asignación respectivo (por ejemplo, en el inicio de la barra, extremo de barra o a lo largo de la barra).
Salida de resultados
Después del cálculo, los resultados están disponibles junto con los resultados del programa principal y otros complementos. Los resultados se pueden evaluar a través de las tablas de resultados.
Las tablas más importantes son:
- Series de componentes
- Muestra todas las series de componentes utilizadas en el modelo.
- Componentes
- Enumera todos los componentes del modelo. Para componentes individuales, el cálculo se puede activar o desactivar si es necesario.
- Situaciones de proyecto
- Contiene las situaciones de proyecto utilizadas para el cálculo. Las situaciones de proyecto individuales se pueden excluir del cálculo.
- Objetos a dimensionar
- Muestra todos los componentes o ubicaciones de instalación que se consideran para el cálculo.

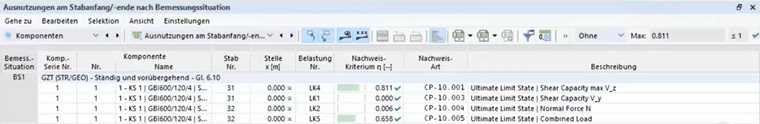

Después del cálculo, los resultados de cálculo se muestran por separado según el tipo de asignación respectivo, por ejemplo, para componentes en el inicio de la barra, en el extremo de la barra o a lo largo de una barra.
Control de salida
Con el botón

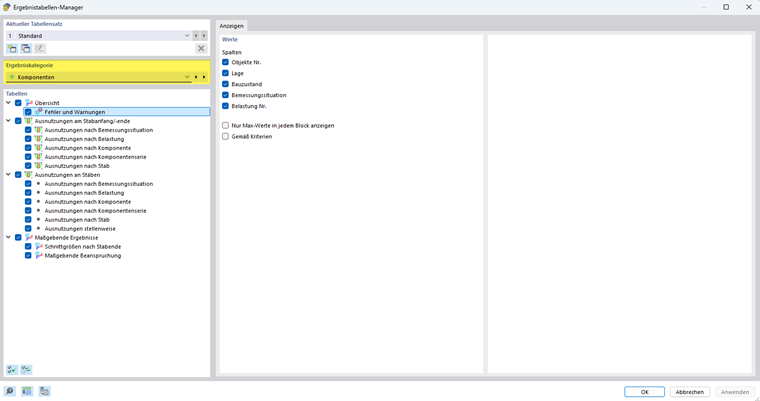

se abre el cuadro de diálogo 'Administrador de tablas de resultados'. Allí puede controlar qué tablas y pestañas se muestran. Además, hay opciones de selección para las filas y columnas que son visibles en las tablas individuales.
Encontrará más información sobre el control de la salida de resultados en el capítulo Evaluación de resultados del manual de RFEM.
