Die Berechnungsergebnisse des Add-Ons Komponenten ermöglichen die Auswertung der Bemessung von Komponenten, die im Modell verwendet werden. Nach der Berechnung werden die Nachweise automatisch mit den Schnittgrößen des RFEM-Modells durchgeführt und die Ergebnisse übersichtlich in den Ergebnistabellen ausgegeben.
Die Ergebnisausgabe umfasst unter anderem
- die im Modell enthaltenen Komponentenserie,
- die einzelnen Komponenten einschließlich ihres Bemessungsstatus,
- die ausgewählten Bemessungssituationen,
- die zu bemessenden Komponenten sowie
- die Nachweisergebnisse entsprechend der jeweiligen Zuordnungsart (beispielsweise am Stabanfang, Stabende oder entlang des Stabes).
Ergebnisausgabe
Nach der Berechnung stehen die Ergebnisse gemeinsam mit den Ergebnissen des Hauptprogramms und anderer Add-Ons zur Verfügung. Die Ergebnisse können über die Ergebnistabellen ausgewertet werden.
Die wichtigsten Tabellen sind:
- Komponentenserien
- Zeigt alle im Modell verwendeten Komponentenserien an
- Komponenten
- Listet sämtliche Komponenten des Modells auf. Für einzelne Komponenten kann die Bemessung bei Bedarf aktiviert oder deaktiviert werden
- Bemessungssituationen
- Enthält die für die Bemessung verwendeten Bemessungssituationen. Einzelne Bemessungssituationen können von der Bemessung ausgeschlossen werden
- Zu bemessende Objekte
- Zeigt alle Komponenten beziehungsweise Einbaustellen an, die für die Bemessung berücksichtigt werden

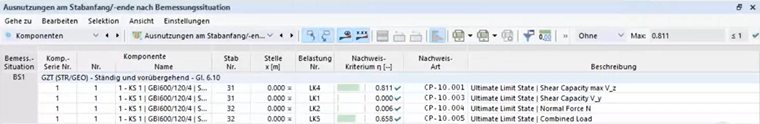

Nach der Berechnung werden die Nachweisergebnisse entsprechend der jeweiligen Zuordnungsart getrennt dargestellt, beispielsweise für Komponenten am Stabanfang, am Stabende oder entlang eines Stabes.
Ausgabesteuerung

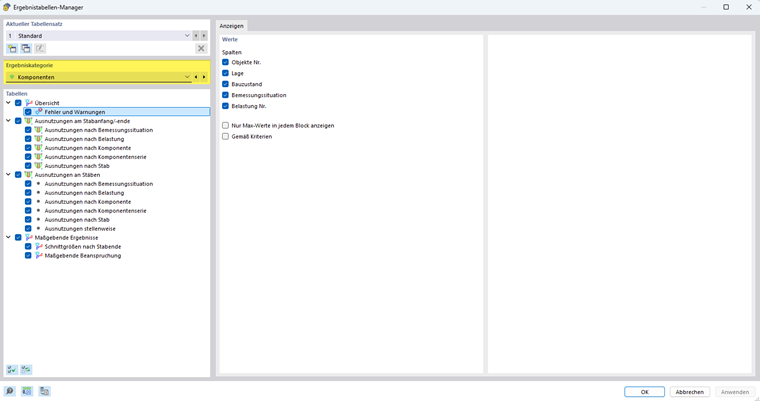

Mit der Schaltfläche
öffnen Sie den Dialog 'Ergebnistabellen-Manager'. Dort können Sie steuern, welche Tabellen und Register angezeigt werden. Des Weiteren bestehen Auswahlmöglichkeiten für die Zeilen und Spalten, die in den einzelnen Tabellen sichtbar sind.
Weitere Informationen zur Steuerung der Ergebnisausgabe finden Sie im Kapitel Ergebnisauswertung des RFEM-Handbuchs.
