结果

组件模块的计算结果可以评估模型中使用的组件设计。计算完成后，将自动使用 RFEM 模型的内力进行设计验算，结果将在结果表中清晰输出。

结果输出包括

• 模型中包含的组件系列，
• 各个组件及其设计状态，
• 选择的设计状况，
• 需要设计的组件以及
• 根据相应的分配类型（例如在杆件始端、杆件末端或沿杆件长度方向）输出的设计验算结果。

结果输出

计算完成后，结果将与主程序及其他模块的结果一同提供。可以通过结果表对结果进行评估。

最重要的表格有：

• 组件系列
  • 显示模型中使用的所有组件系列

• 组件
  • 列出模型中的所有组件。必要时可以激活或停用单个组件的设计功能

• 设计状况
  • 包含用于设计的设计状况。可以排除单个设计状况不参与设计

• 需设计对象
  • 显示所有考虑进行设计的组件或安装位置

计算完成后，设计验算结果将根据相应的分配类型分开显示，例如位于杆件始端、杆件末端或沿一根杆件分布的组件。

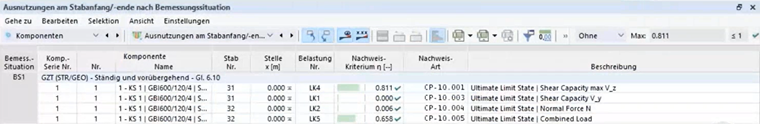

结果表与组件概述

输出控制

使用按钮 可以打开“结果表管理器”对话框。您可以在其中控制显示哪些表格和选项卡。此外，还可以选择在各个表格中显示的行和列。

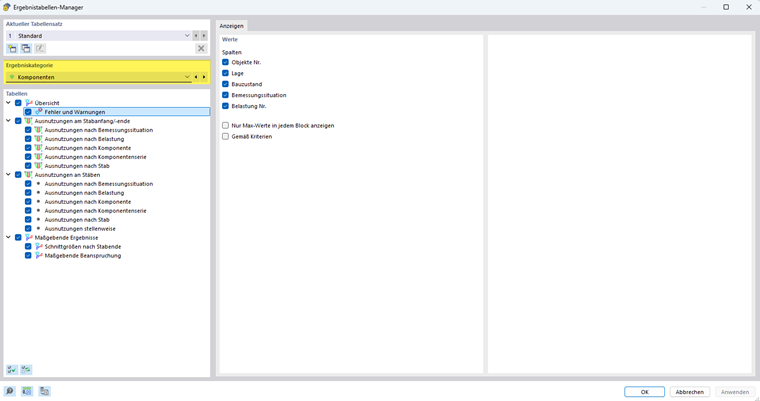

在表格管理器中调整结果输出

有关控制结果输出的更多信息，请参见 RFEM 手册 结果评估 章节。
