Tab "Base"

Le impostazioni nella scheda Base sono suddivise in diverse sezioni.

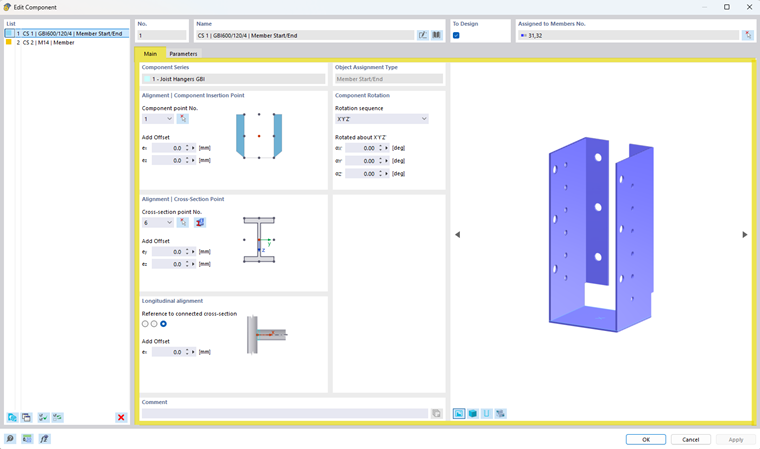

Impostazione Componente | Scheda Base

Serie di componenti

In quest'area viene visualizzata la serie di componenti da cui proviene il componente selezionato.

Tipo di assegnazione oggetto

Il tipo di assegnazione oggetto definisce a quale oggetto del modello è assegnato il componente.

A seconda della serie di componenti, sono possibili ad esempio le seguenti assegnazioni:

• Asta
• Inizio asta
• Estremità dell'asta
• Inizio/estremità dell'asta

Il tipo di assegnazione oggetto è predefinito dalla serie di componenti e determina i campi di input disponibili e la posizione del componente nel modello.

Rotazione del componente

Con le impostazioni di rotazione del componente è possibile adattare l'orientamento del componente.

Sono disponibili i seguenti parametri:

• Sequenza di rotazione
  • Selezione dell'ordine in cui vengono eseguite le rotazioni (ad es. X'Y'Z')
• Rotazioni
  • αX'
  • αY'
  • αZ'

Gli angoli possono essere specificati in gradi.

Allineamento | Punto di inserimento del componente

In questa sezione viene definito il punto di inserimento del componente rispetto all'oggetto assegnato. Sono disponibili le seguenti impostazioni:

• Punto componente n.
  • Selezione del punto di inserimento del componente:
    • Tramite selezione nell'immagine di anteprima o tramite l'elenco di selezione
• Aggiungi offset
  • Definizione di un offset aggiuntivo del componente tramite le coordinate:
    • e_x
    • e_z

La rappresentazione schematica mostra il punto di inserimento attualmente selezionato del componente.

Allineamento | Punto della sezione

In questa sezione viene definita la posizione del componente rispetto alla sezione dell'asta assegnata.

Sono disponibili le seguenti impostazioni:

• Punto della sezione n.
  • Selezione di un punto di riferimento definito della sezione
    • Tramite selezione nell'immagine di anteprima o tramite l'elenco di selezione
• Aggiungi offset
  • offset aggiuntivo in
    • e_y
    • e_z

Tramite il pulsante è anche possibile navigare direttamente ai valori della sezione.

La rappresentazione schematica mostra la posizione del punto della sezione selezionato.

Allineamento longitudinale

L'allineamento longitudinale definisce l'orientamento del componente lungo l'asta assegnata.

Qui è possibile definire a quale sezione collegata deve fare riferimento il componente. Inoltre, è possibile definire un offset nella direzione dell'asta tramite il parametro e_x.
