Základní údaje

Nastavení v záložce Základní jsou rozdělena do několika sekcí.

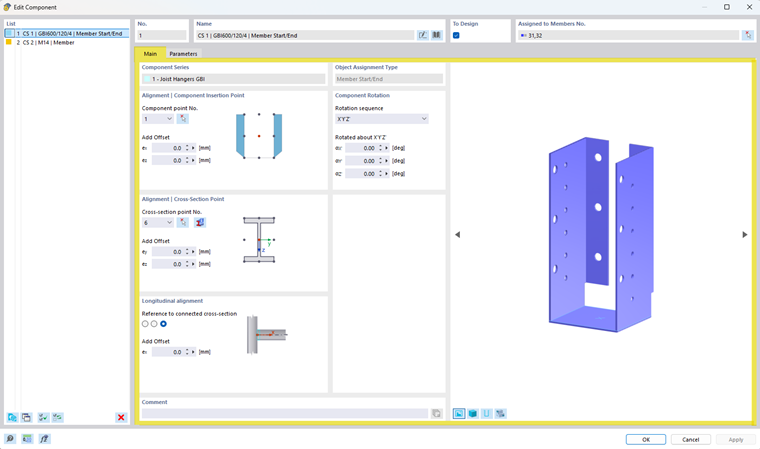

Nastavení komponenta | Záložka Základní údaje

Série komponent

V této oblasti se zobrazuje série komponent, ze které vybraná komponenta pochází.

Typ přiřazení objektu

Typ přiřazení objektu určuje, ke kterému objektu modelu bude komponenta přiřazena.

V závislosti na sérii komponent jsou možné například následující přiřazení:

• Prut
• Začátek prutu
• Konec prutu
• Začátek/konec prutu

Typ přiřazení objektu je předepsán sérií komponent a určuje dostupná vstupní pole a také pozici komponenty v modelu.

Natočení komponenty

Pomocí nastavení natočení komponenty lze upravit orientaci komponenty.

K dispozici jsou následující parametry:

• Pořadí rotací
  • Volba pořadí, ve kterém se rotace provádějí (např. X'Y'Z')
• Rotace
  • αX'
  • αY'
  • αZ'

Úhly lze zadávat ve stupních.

Orientace | Bod vložení komponenty

V této sekci se určuje bod vložení komponenty relativně k přiřazenému objektu. K dispozici jsou následující nastavení:

• Bod komponenty č.
  • Volba bodu vložení komponenty:
    • Výběrem v náhledovém obrázku nebo pomocí rozbalovacího seznamu
• Přidat odsazení
  • Definice dodatečného odsazení komponenty pomocí souřadnic:
    • e_x
    • e_z

Schematické znázornění ukazuje aktuálně vybraný bod vložení komponenty.

Orientace | Bod průřezu

V této sekci se určuje poloha komponenty relativně k průřezu přiřazeného prutu.

K dispozici jsou následující nastavení:

• Bod průřezu č.
  • Volba definovaného referenčního bodu průřezu
    • Výběrem v náhledovém obrázku nebo pomocí rozbalovacího seznamu
• Přidat odsazení
  • dodatečné odsazení v
    • e_y
    • e_z

Pomocí tlačítka můžete také přímo přejít k hodnotám průřezu.

Schematické znázornění ukazuje polohu vybraného bodu průřezu.

Podélné vyrovnání

Podélné vyrovnání definuje orientaci komponenty podél přiřazeného prutu.

Zde lze určit, ke kterému připojenému průřezu se má komponenta vztahovat. Dále lze definovat odsazení ve směru prutu pomocí parametru e_x.
