Base

La configuración en la pestaña Base se divide en varias secciones.

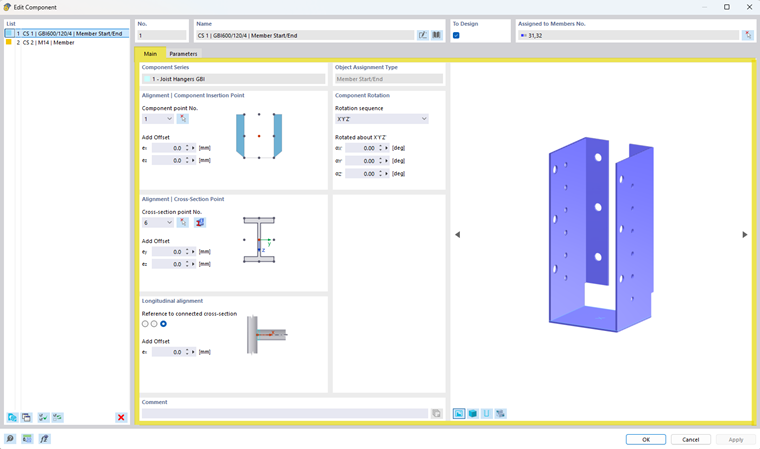

Configuración Componente | Pestaña Base

Serie de componentes

En esta área se muestra la serie de componentes de la que procede el componente seleccionado.

Tipo de asignación de objeto

El tipo de asignación de objeto define a qué objeto del modelo se asigna el componente.

Dependiendo de la serie de componentes, son posibles, por ejemplo, las siguientes asignaciones:

• Barra
• Inicio de barra
• Extremo de barra
• Inicio/extremo de barra

El tipo de asignación de objeto viene determinado por la serie de componentes y define los campos de entrada disponibles, así como la posición del componente en el modelo.

Giro del componente

Con la configuración de giro del componente, se puede ajustar la orientación del componente.

Están disponibles los siguientes parámetros:

• Secuencia de giro
  • Selección del orden en que se ejecutan los giros (p. ej., X'Y'Z')
• Giros
  • αX'
  • αY'
  • αZ'

Los ángulos se pueden especificar en grados.

Alineación | Punto de inserción del componente

En esta sección se define el punto de inserción del componente en relación con el objeto asignado. Están disponibles los siguientes ajustes:

• N.º de punto del componente
  • Selección del punto de inserción del componente:
    • Mediante selección en la imagen de vista previa o mediante la lista de selección
• Añadir desviación
  • Definición de una desviación adicional del componente a través de las coordenadas:
    • e_x
    • e_z

La representación esquemática muestra el punto de inserción del componente actualmente seleccionado.

Alineación | Punto de sección

En esta sección se define la posición del componente en relación con la sección de la barra asignada.

Están disponibles los siguientes ajustes:

• N.º de punto de sección
  • Selección de un punto de referencia definido de la sección
    • Mediante selección en la imagen de vista previa o mediante la lista de selección
• Añadir desviación
  • Desviación adicional en
    • e_y
    • e_z

También puede navegar directamente a los valores de la sección mediante el botón .

La representación esquemática muestra la posición del punto de sección seleccionado.

Alineación longitudinal

La alineación longitudinal define la orientación del componente a lo largo de la barra asignada.

Aquí se puede definir a qué sección conectada debe referirse el componente. Adicionalmente, se puede definir una desviación en la dirección de la barra mediante el parámetro e_x.
