Podstawowe

Ustawienia w zakładce Podstawowe są podzielone na kilka sekcji.

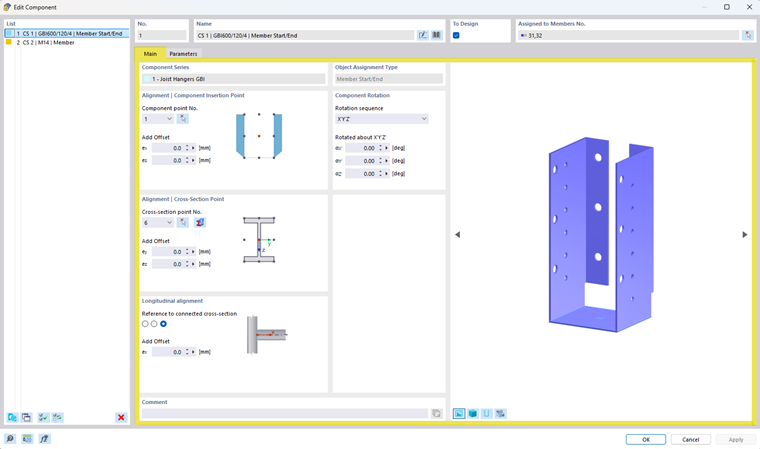

Ustawienie Komponent | Zakładka Podstawowe

Seria komponentów

W tej sekcji wyświetlana jest seria komponentów, z której pochodzi wybrany komponent.

Typ przypisania do obiektu

Typ przypisania do obiektu określa, do którego obiektu modelu komponent jest przypisany.

W zależności od serii komponentów możliwe są na przykład następujące przypisania:

• Pręt
• Początek pręta
• Koniec pręta
• Początek/Koniec pręta

Typ przypisania do obiektu jest określany przez serię komponentów i determinuje dostępne pola wejściowe oraz położenie komponentu w modelu.

Obrót komponentu

Za pomocą ustawień obrotu komponentu można dostosować jego orientację.

Dostępne są następujące parametry:

• Kolejność obrotów
  • Wybór kolejności wykonywania rotacji (np. X'Y'Z')
• Rotacje
  • αX'
  • αY'
  • αZ'

Kąty można podawać w stopniach.

Wyrównanie | Punkt wstawienia komponentu

W tej sekcji określa się punkt wstawienia komponentu w odniesieniu do przypisanego obiektu. Dostępne są następujące ustawienia:

• Nr punktu komponentu
  • Wybór punktu wstawienia komponentu:
    • Poprzez wybór na obrazie podglądu lub z listy wyboru
• Dodaj przesunięcie
  • Definicja dodatkowego przesunięcia komponentu za pomocą współrzędnych:
    • e_x
    • e_z

Schematyczne przedstawienie pokazuje aktualnie wybrany punkt wstawienia komponentu.

Wyrównanie | Punkt przekroju

W tej sekcji określa się położenie komponentu w odniesieniu do przekroju przypisanego pręta.

Dostępne są następujące ustawienia:

• Nr punktu przekroju
  • Wybór zdefiniowanego punktu odniesienia przekroju
    • Poprzez wybór na obrazie podglądu lub z listy wyboru
• Dodaj przesunięcie
  • Dodatkowe przesunięcie w
    • e_y
    • e_z

Za pomocą przycisku można również bezpośrednio przejść do wartości przekroju.

Schematyczne przedstawienie pokazuje położenie wybranego punktu przekroju.

Wyrównanie wzdłużne

Wyrównanie wzdłużne definiuje orientację komponentu wzdłuż przypisanego pręta.

Tutaj można określić, do którego połączonego przekroju komponent ma się odnosić. Dodatkowo można zdefiniować przesunięcie w kierunku pręta za pomocą parametru e_x.
