Tab 'Général'

Les paramètres dans l'onglet Base sont divisés en plusieurs sections.

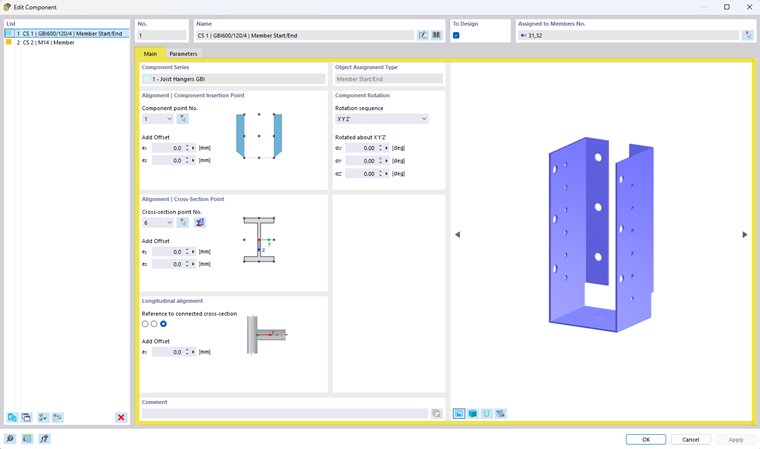

Paramètre Composant | Onglet Général

Série de composants

Cette section affiche la série de composants d'où provient le composant sélectionné.

Type d'assignation d'objet

Le type d'assignation d'objet définit l'objet de modèle auquel le composant est assigné.

Selon la série de composants, les assignations suivantes sont par exemple possibles :

• Barre
• Début de barre
• Extrémité de barre
• Début/extrémité de barre

Le type d'assignation d'objet est prédéfini par la série de composants et détermine les champs de saisie disponibles ainsi que la position du composant dans le modèle.

Rotation du composant

Les paramètres de rotation du composant permettent d'ajuster l'orientation du composant.

Les paramètres suivants sont disponibles :

• Séquence de rotation
  • Sélection de l'ordre dans lequel les rotations sont effectuées (par ex. X'Y'Z')
• Rotations
  • αX'
  • αY'
  • αZ'

Les angles peuvent être spécifiés en degrés.

Alignement | Point d'insertion du composant

Cette section définit le point d'insertion du composant par rapport à l'objet assigné. Les paramètres suivants sont disponibles :

• Point du composant n°
  • Sélection du point d'insertion du composant :
    • par sélection dans l'image de prévisualisation ou via la liste de sélection
• Ajouter un décalage
  • Définition d'un décalage supplémentaire du composant via les coordonnées :
    • e_x
    • e_z

La représentation schématique montre le point d'insertion actuellement sélectionné du composant.

Alignement | Point de section

Cette section définit la position du composant par rapport à la section de la barre assignée.

Les paramètres suivants sont disponibles :

• Point de section n°
  • Sélection d'un point de référence défini de la section
    • par sélection dans l'image de prévisualisation ou via la liste de sélection
• Ajouter un décalage
  • décalage supplémentaire en
    • e_y
    • e_z

Vous pouvez également naviguer directement vers les valeurs de section via le bouton .

La représentation schématique montre la position du point de section sélectionné.

Orientation longitudinale

L'orientation longitudinale définit l'orientation du composant le long de la barre assignée.

On peut spécifier ici à quelle section connectée le composant doit se référer. De plus, un décalage dans la direction de la barre peut être défini via le paramètre e_x.
