Tab 'Basis'

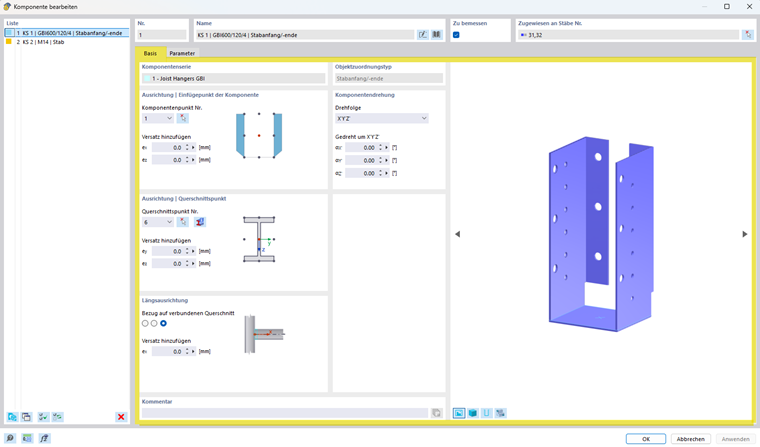

Die Einstellungen im Tab Basis sind in mehrere Abschnitte untergliedert.

Wichtig

Abhängig von der ausgewählten Komponentenserie können manche der beschriebenen Funktionen nicht zur Verfügung stehen.

Komponentenserie

In diesem Bereich wird die Komponentenserie angezeigt, aus der die ausgewählte Komponente stammt.

Objektzuordnungstyp

Der Objektzuordnungstyp legt fest, welchem Modellobjekt die Komponente zugeordnet wird.

Je nach Komponentenserie sind beispielsweise folgende Zuordnungen möglich:

  • Stab
  • Stabanfang
  • Stabende
  • Stabanfang/-ende

Der Objektzuordnungstyp wird von der Komponentenserie vorgegeben und bestimmt die verfügbaren Eingabefelder sowie die Position der Komponente im Modell.

Komponentendrehung

Mit den Einstellungen zur Komponentendrehung kann die Orientierung der Komponente angepasst werden.

Folgende Parameter stehen zur Verfügung:

  • Drehfolge
    • Auswahl der Reihenfolge, in der Rotationen ausgeführt werden (z.B. X'Y'Z')
  • Rotationen
    • αX'
    • αY'
    • αZ'

Die Winkel können in Grad angegeben werden.

Tipp

Über die Schaltfläche Nachkommastellen links unten im Dialog können Sie jederzeit die Einheiten ändern.

Ausrichtung | Einfügepunkt der Komponente

In diesem Abschnitt wird der Einfügepunkt der Komponente relativ zum zugeordneten Objekt festgelegt.
Folgende Einstellungen stehen zur Verfügung:

  • Komponentenpunkt Nr.
    • Auswahl des Einfügepunkts der Komponente:
      • Durch Auswahl im Vorschaubild Symbol für Auswahl oder durch die Auswahlliste
  • Versatz hinzufügen
    • Definition eines zusätzlichen Versatzes der Komponente über die Koordinaten:
      • ex
      • ez

Die schematische Darstellung zeigt den aktuell ausgewählten Einfügepunkt der Komponente.

Ausrichtung | Querschnittspunkt

In diesem Abschnitt wird die Lage der Komponente relativ zum Querschnitt des zugeordneten Stabes festgelegt.

Folgende Einstellungen stehen zur Verfügung:

  • Querschnittspunkt Nr.
    • Auswahl eines definierten Bezugspunktes des Querschnitts
      • Durch Auswahl im Vorschaubild Symbol für Auswahl oder durch die Auswahlliste
  • Versatz hinzufügen
    • zusätzlicher Versatz in
      • ey
      • ez

Sie können über die Schaltfläche Querschnittsinformationen auch direkt zu den Querschnittswerten navigieren.

Die schematische Darstellung zeigt die Lage des ausgewählten Querschnittspunkts.

Längsausrichtung

Die Längsausrichtung definiert die Orientierung der Komponente entlang des zugeordneten Stabes.

Hier kann festgelegt werden, auf welchen verbundenen Querschnitt sich die Komponente beziehen soll. Zusätzlich lässt sich ein Versatz in Stabrichtung über den Parameter ex definieren.
