基本

基本选项卡中的设置分为几个部分。

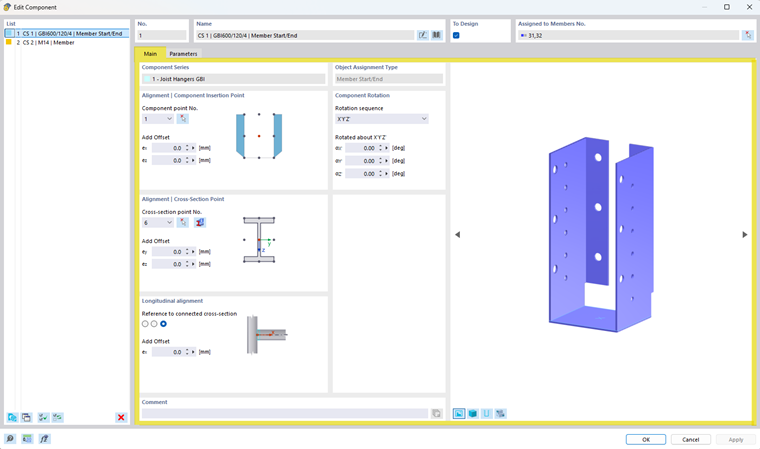

设置 组件 | 基本 选项卡

组件系列

此区域显示所选组件所属的组件系列。

对象分配类型

对象分配类型决定了组件分配给哪个模型对象。

根据组件系列的不同，例如可以进行以下分配：

• 杆件
• 杆件始端
• 杆件末端
• 杆件始端/末端

对象分配类型由组件系列指定，并决定了可用的输入字段以及组件在模型中的位置。

组件旋转

通过组件旋转设置可以调整组件的方向。

以下参数可用：

• 旋转顺序
  • 选择执行旋转的顺序（例如 X'Y'Z'）
• 旋转
  • αX'
  • αY'
  • αZ'

角度可以以度为单位输入。

方向 | 组件插入点

在本节中，定义组件相对于分配对象的插入点。 以下设置可用：

• 组件点编号
  • 选择组件的插入点：
    • 通过在预览图 中选择或通过选择列表
• 添加偏移
  • 通过坐标定义组件的附加偏移：
    • e_x
    • e_z

示意图显示当前所选组件的插入点。

方向 | 截面点

在本节中，定义组件相对于分配杆件截面的位置。

以下设置可用：

• 截面点编号
  • 选择截面的一个定义参考点
    • 通过在预览图 中选择或通过选择列表
• 添加偏移
  • 上的附加偏移
    • e_y
    • e_z

您也可以通过按钮 直接导航到截面值。

示意图显示所选截面点的位置。

纵向方向

纵向方向定义了组件沿分配杆件的方向。

这里可以定义组件应参考哪个连接的截面。此外，可以通过参数 e_x 定义沿杆件方向的偏移。
