RFEM 6 | Геотехнический расчёт

В нашей статье обсуждаются результаты геотехнического расчета и их графическое и табличное отображение в программе RFEM 6.

Учитывая, что реалистичная оценка состояния грунта существенно влияет на качество расчёта конструкций здания, в программе RFEM 6 предлагается аддон Геотехнический расчёт для задания массива грунта, который нробходимо рассчитать.

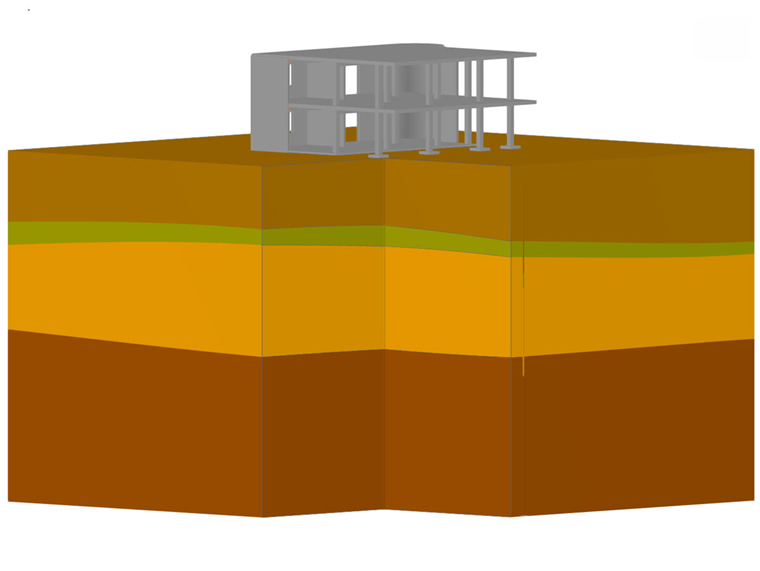

Способ применения данных, полученных в результате полевых испытаний, в аддоне и применение характеристик образцов грунта для определения необходимых грунтовых массивов, обсуждался в статье Базы знаний «Создание тела грунта из образцов грунта в программе RFEM 6». С дугой стороны, в этой статье будет обсуждаться процедура расчёта осадки и давления грунта для железобетонного здания.

Качество расчета конструкций значительно улучшается, когда учитывается максимальное количество характеристик грунта. В RFEM 6 можно создать реалистичную модель грунтового тела с помощью аддона Геотехнический расчёт. Это дополнение можно активировать в основных данных модели, как показано на рисунке 01.

Графический и табличный вывод результатов для деформаций, напряжений и деформаций поможет вам при определении твердых тел грунта. Для этого воспользуйтесь специальными критериями фильтра для целевого отбора результатов.

Программа не оставляет вас наедине с результатами. Если вы хотите графически оценить результаты в телах грунта, вы можете использовать направляющие объекты. Например, вы можете задать плоскости отсечения. Это позволяет просматривать соответствующие результаты в любой плоскости грунта.

И не только это. Использование секций результатов и боксов для обрезки облегчает точный графический анализ грунта.

Вы уже знаете, что в общей модели можно смоделировать и проанализировать грунт и конструкцию. В результате вы явно учли взаимодействие грунта и конструкции. Изменяя компонент, вы добиваетесь немедленного и правильного учета в расчете, а также в результатах для всей системы грунта и конструкции.

Вы готовы к оценке? Для этого доступны расчетные диаграммы, которые показывают ход определенного результата во время расчета.

Вы можете свободно задавать назначение вертикальной и горизонтальной осей расчетной диаграммы. Это позволяет, например, просмотреть ход осадки определенного узла в зависимости от нагрузки.
