Начальное состояние грунта анализируется и определяется в RFEM 6 с помощью загружения, которое содержит нагрузки, действующие до строительства (например, только собственный вес грунта под действием силы тяжести). В следующем тексте будет показан и объяснен ввод для создания и применения начального состояния.
Определение загружения, которое должно быть начальным состоянием

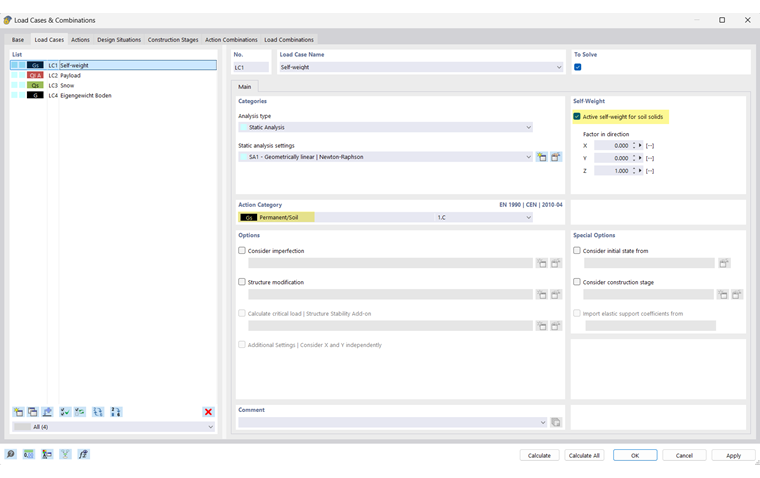

Для постоянных нагрузок от собственного веса грунта доступна в аддоне Геотехнический расчёт категория воздействия «Постоянные/Грунт». Если эта категория выбирается в загружении, собственный вес, который может быть активирован, влияет только на вес грунтовых тел всей модели. С помощью такого загружения можно определить первичное напряжённое состояние. Установку категории воздействия «Постоянное/Грунт» и вытекающее из этого ограничение собственного веса на тела грунта можно увидеть на следующем рисунке.
Вариант A - ручная спецификация в сочетании нагрузок

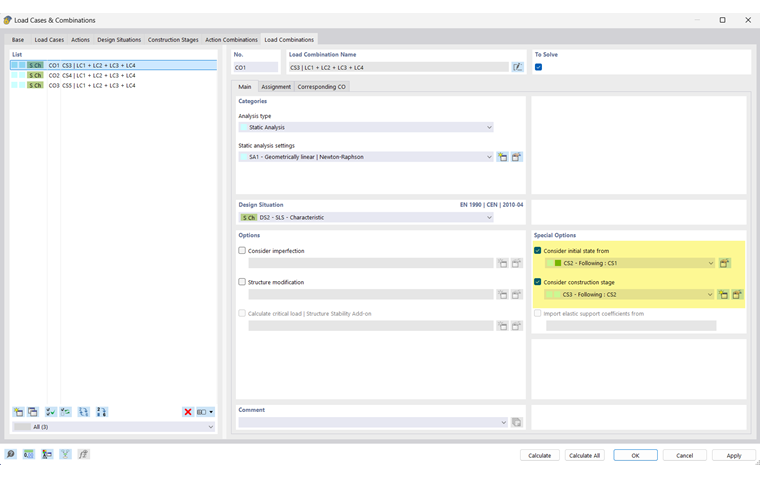

Для всех других загружений и сочетаний нагрузок данное загружение можно использовать в качестве начального состояния. Таким образом, в начале фактического расчета каждый узел конструкции имеет напряжения и деформации из исходного состояния. Настройка начального состояния в диалоговом окне сочетания нагрузок показана и выделена цветом на рисунке ниже.
Вариант B - автоматический ввод данных с помощью мастера комбинаторики
Если для создания сочетаний нагрузок используется генератор сочетаний, то в нем можно установить начальное состояние и, таким образом, ввести его в сочетания нагрузок уже во время создания.
На следующем рисунке показано диалоговое окно ввода для мастера комбинаторики и настройки для начального состояния.
Начальное состояние, заданное мастером комбинаторики, можно без проблем изменить после генерирования.
Тип начального состояния

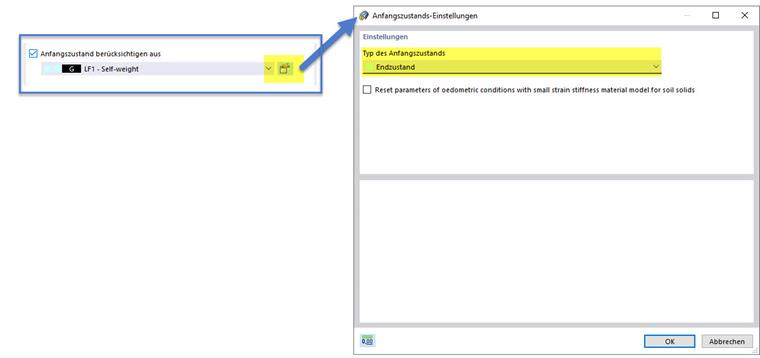

В RFEM 6 доступны различные типы начальных состояний. Откройте настройку типа загружения, который будет использоваться, щелкнув на значок справа от выбора, как показано на рисунке ниже. В геотехническом расчете для определения начального состояния следует использовать тип «Конечное состояние». Он включает в себя все напряжения и деформации для конструкции в результате выбранного загружения.
Дальнейшую информацию о существующих типах можно найти в руководстве основной программы.
Сброс деформаций
Узловые перемещения исходного состояния могут быть сброшены перед дальнейшим расчётом FE. Это необходимо, например, для учета первичного напряжённого состояния.
