Сетка элементов

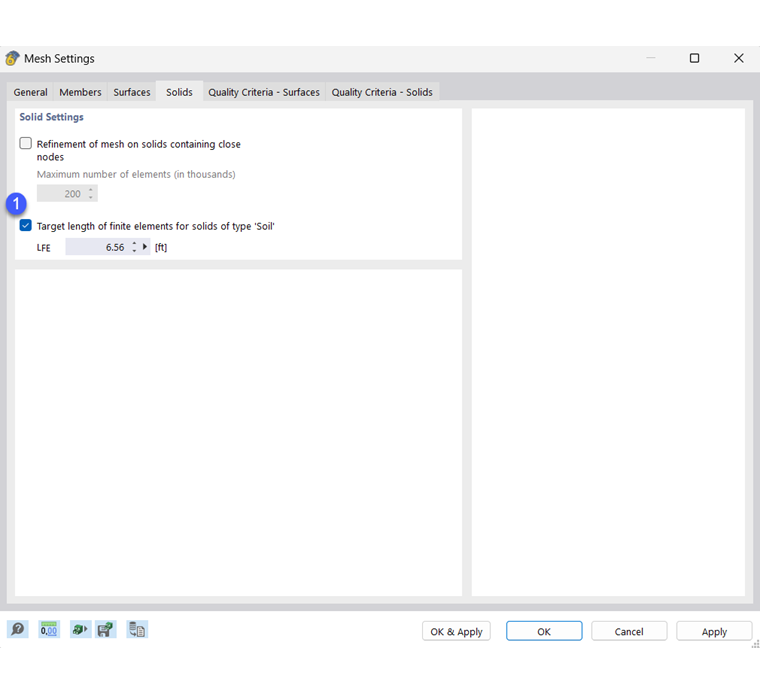

Диалог для настроек сетки можно найти в меню Рассчитать. На вкладке Объёмы предлагаются настройки для конечной элементной сетки объёмов грунта. Соответствующий диалог отображается, как показано на следующем рисунке.

Настройки сетки для грунтового массива

Длина элемента (1)

В RFEM 6 в настройках сетки на вкладке Общее определяется длина сетки, которую необходимо достичь для анализируемой структуры.

С активируемой в (1) точкой предоставляется возможность, независимо от глобально определённой длины сетки КЭ, задать собственное значение для длины сетки КЭ для грунта, например, для здания. Это учитывает различные размеры строительных элементов и грунта, а также различные требования к размеру КЭ-сетки.

Инфо

Чтобы соответствовать специальным требованиям геотехники, в RFEM 6 был реализован адаптированный алгоритм сетки для объёмных массивов грунта. Здесь происходит отражение свойств поверхности на нижнюю поверхность массива грунта, а также, при необходимости, на промежуточные поверхности. Это создаёт сетку, ориентированную в глубину, которая в основном состоит из гексаэдрических элементов.

Дополнительную общую информацию о генерации сетки методом конечных элементов можно найти в руководстве RFEM 6 в разделе КЭ-сетка.
