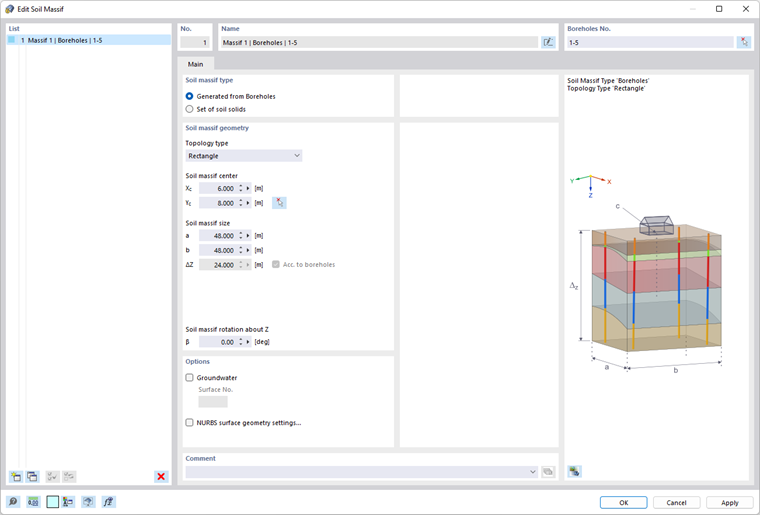

Объект "Грунтовый массив" содержит объемы грунта, которые должны рассчитываться с помощью геотехнического анализа. Грунтовые массивы можно найти в навигаторе в папке «Специальные объекты», и там же можно открыть соответствующий диалог ввода. На следующем изображении показан диалог ввода.
Список
Список диалога содержит все грунтовые массивы, присутствующие в данной модели. Все остальные поля всего диалога ввода содержат записи для грунтового массива, который в данный момент выбран в списке.
Тип отображения грунта

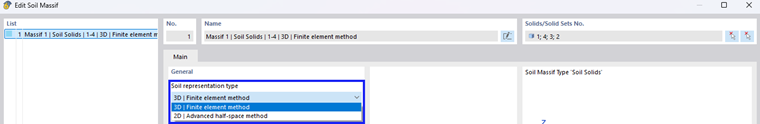

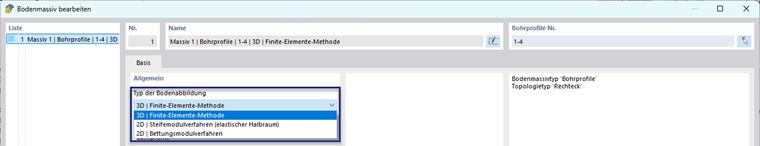

На данный момент для типа отображения грунта можно выбрать один из двух типов. При этом можно сгенерировать либо 3D модель грунта, либо эквивалентные жесткости пружин для основания. Более подробную информацию можно найти в подглаве Моделирование взаимодействия грунт-здание основы Теоретические основы этого руководства. На изображении ниже показаны соответствующие варианты выбора в поле "Тип отображения грунта".
Подробному рассмотрению последующего ввода для отображения грунта посвящены подглавы Метод конечных элементов и Метод жесткости (упругий полупространство).
Тип грунтового массива

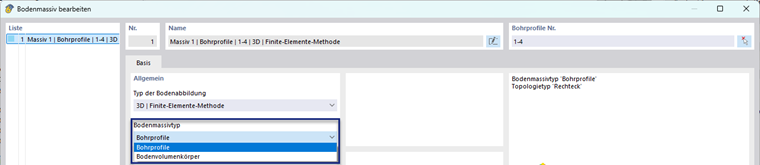

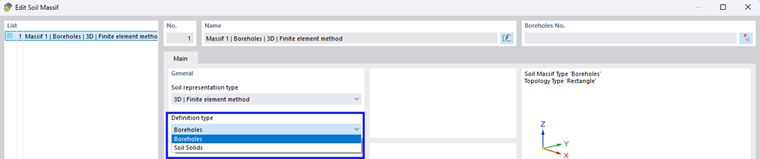

Грунтовые массивы могут быть определены двумя способами. Их можно сгенерировать из буровых профилей или, альтернативно, создать из составных объемных тел. Соответствующий выбор осуществляется в поле "Тип грунтового массива" диалога, как показано на изображении ниже. Это влияет на внешний вид диалога ввода в зависимости от требуемых вводов для выбранного типа.
Подробному рассмотрению последующего ввода для грунтовых массивов посвящены подглавы Буровые профили и Объемные тела грунта. Ниже приведено резюме значительных различий между двумя типами массивов.
Вариант (1) - Сгенерировано из образцов грунта
- Грунтовый массив создается из образцов грунта и введенных данных о геометрии.
- Все объемные тела грунта, являющиеся частью массива, сохраняют статус "сгенерирован" и, следовательно, зависят от массива.
- Соответствующие объемные тела грунта не могут быть индивидуально отредактированы относительно своего материала и геометрии.
- Если в грунтовом массиве требуется изменение входных данных, например, в образцах грунта, обновление объемных тел может быть достигнуто путем повторного генерации массива.
Вариант (2) - Набор объемных тел грунта
- Грунтовый массив может быть собран из одного объемного тела грунта или из наборы объемных тел из непрерывных грунтовых тел.
- Соответствующие объемные тела грунта могут быть индивидуально отредактированы относительно своего материала и геометрии.
- Массиву не назначены образцы грунта. Следовательно, изменение слоистой структуры должно производиться в объемных телах грунта.
