По сравнению с фактическим грунтом, сетка элементов имеет ограниченную протяженность. Во избежание значительного фальсифицирующего воздействия со стороны краев сетки, они должны располагаться на достаточном расстоянии от моделируемой конструкции.

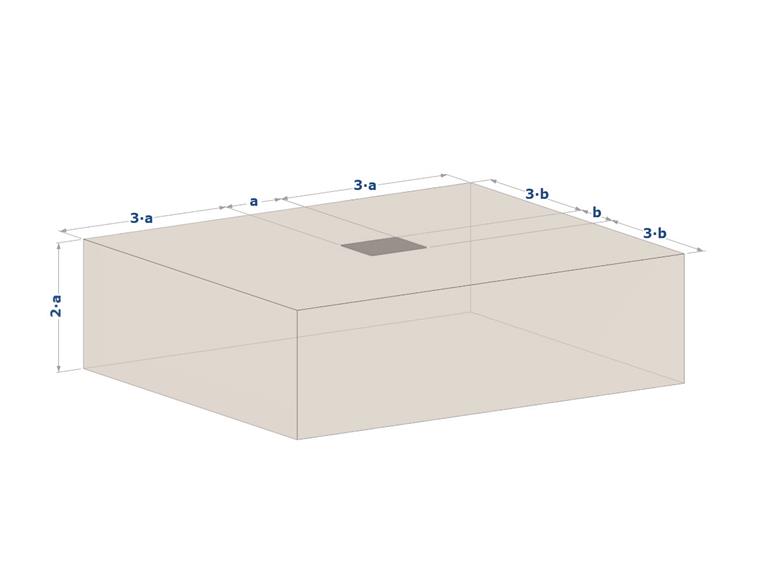

На следующем рисунке представлены ориентировочные значения размеров рассматриваемого сечения перекрытия, основанные на Ссылка [1 ].
Дополнительные примечания
- В предварительных расчетах необходимо варьировать размер расчетной секции и проанализировать ее влияние на результаты. Если при увеличении расстояния от края результаты меняются лишь незначительно в соответствующих местах, то расчетное сечение можно считать достаточно большим.
- Может случиться, что размеры расчетного сечения являются результатом существующего профиля грунта, например, из-за заложенных сильно деформируемых слоев грунта.
- При выборе более глубоких расчетных разрезов обязательно учитывайте соответствующие свойства материала, поскольку жесткость грунта обычно значительно увеличивается с увеличением глубины. Если это не было учтено при выборе законов материала и параметров материала, могут возникнуть нереалистично большие перемещения (например, осадка фундамента). Ссылка [1 ]
