Стержни

В диалоге определения стержней доступен широкий выбор типов стержней. Свойства типов стержней описаны в руководстве по RFEM 6 в главе Стержни - Основы. В дополнение к типам стержней, которые предоставляет RFEM, надстройка Геотехнический анализ предоставляет типы стержней "Свая" и "Анкер", которые будут рассмотрены более подробно далее.

Сваи

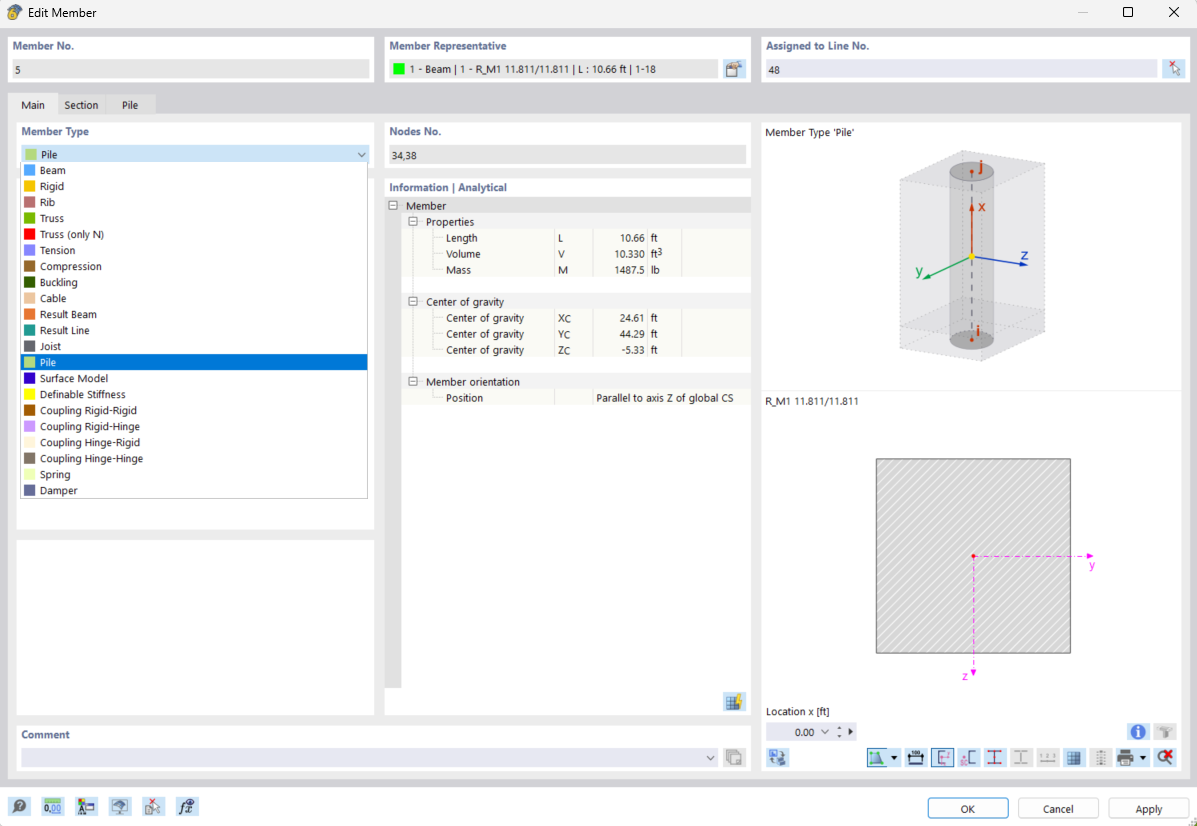

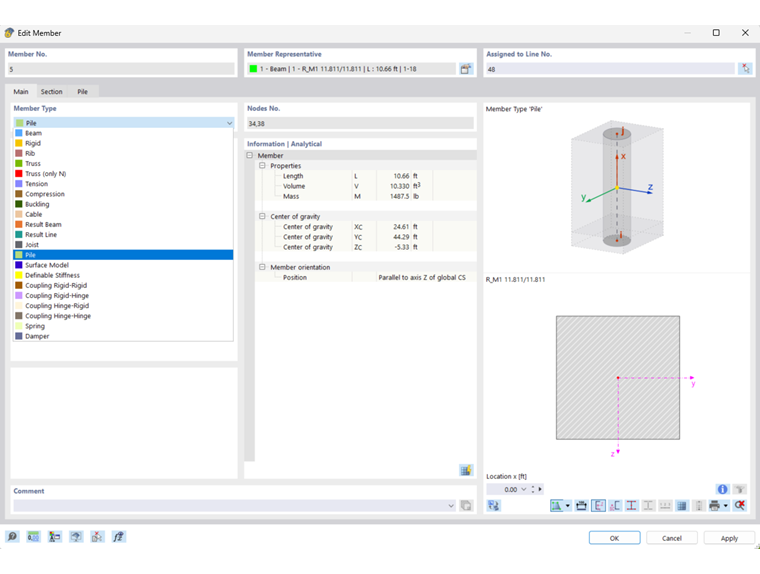

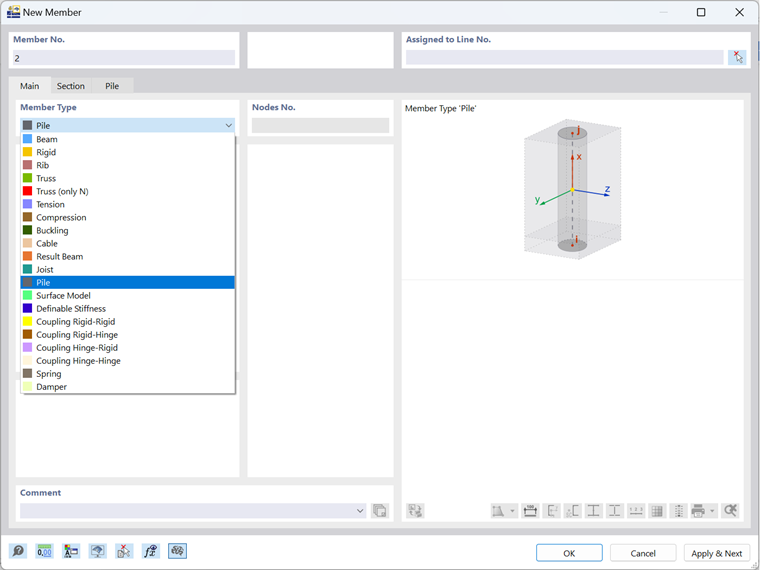

Следующее изображение показывает, как в диалоге можно выбрать тип стержня "Свая":

Сваи имеют следующие опции:

  • Шарниры
  • Эксцентриситеты
  • Промежуточные точки результата и
  • Отключение для расчета

Дополнительная информация о этих опциях представлена в общем разделе для стержней в руководстве по RFEM 6. В закладке 'Сечение' можно, как обычно, назначить профиль и материал.

Совет

Сваи накладываются на континуум грунта и "перекрывают" его. Особенно в случае массивных свай для точного расчета общего веса грунта и конструкции в модели единичный вес грунта следует вычесть из единичного веса материала встроенного балки. Следует учитывать, что уменьшение веса сваи может привести к не совсем реалистичным нормальным силам во встроенных балках.

Боковое сопротивление и сопротивление на конусе

Сваи опираются в объеме грунта за счет бокового сопротивления и сопротивления на конусе. Ввод этих сопротивлений осуществляется в объекте "Тип сопротивления сваи".

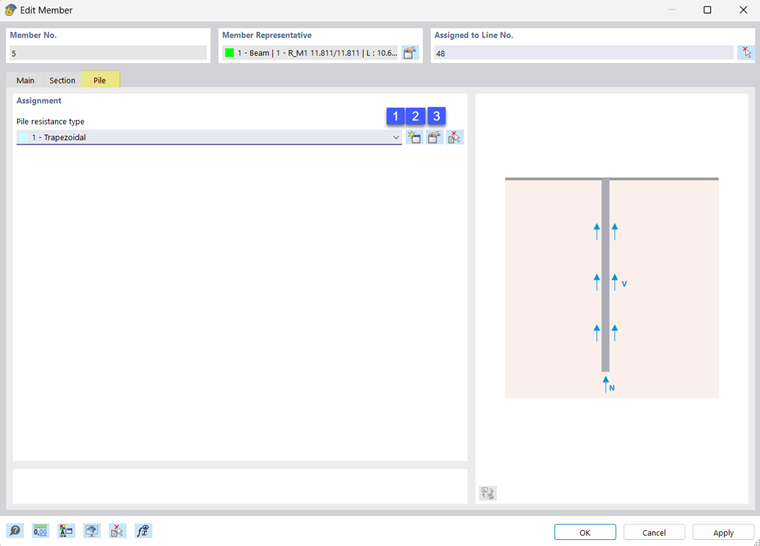

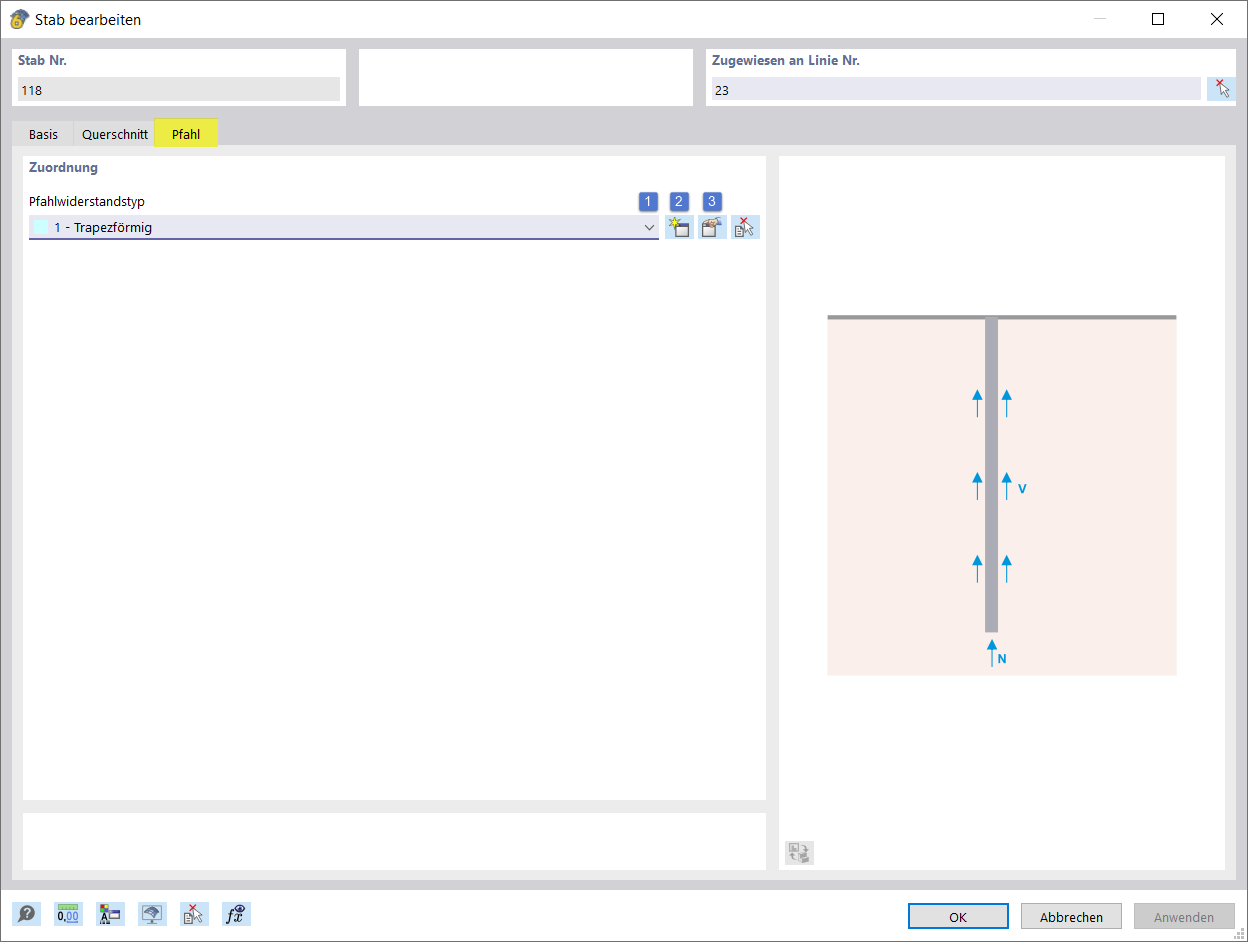

Если выбран тип стержня "Свая", то появляется дополнительная закладка "Свая", в которой можно назначить ((1) на картинке), создать ((2) на картинке) или отредактировать ((3) на картинке) тип сопротивления сваи.

Диалог типа сопротивления сваи показан на следующем изображении.

Значения сопротивления вследствие бокового трения сваи можно определить в верхней части. Для этого доступны два типа распределения бокового трения: трапециевидное и вариативное.

  • Установка Трапециевидное позволяет вводить сопротивление на вершине сваи как начальное значение и на нижней точке как конечное значение. В промежуточной области предполагается линейное распределение значений сопротивления между началом и концом.
  • Настройка Вариативное позволяет деление сопротивления на слои, каждый из которых получает линейное распределение.

Необходимо определить сдвиговую прочность и жесткость для начальных, конечных или x-точек.

Важный

Грузоподъемность сваи рассматривается, в отличие от метода конечных элементов, как входящий параметр, а не как результат расчета методом конечных элементов. Поэтому определение должно быть проведено с осторожностью. Предпочтительно, чтобы параметры сопротивления сваи основывались на репрезентативных испытаниях на статическую нагрузку сваи. Кроме того, рекомендуется провести калибровку, при которой поведение сваи сравнивается с поведением, измеренным при испытаниях.

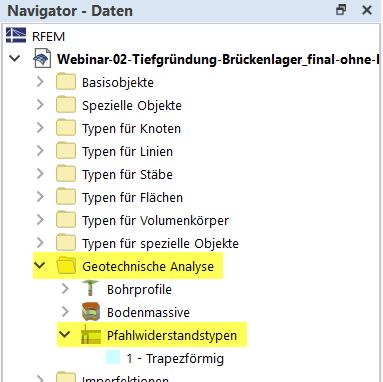

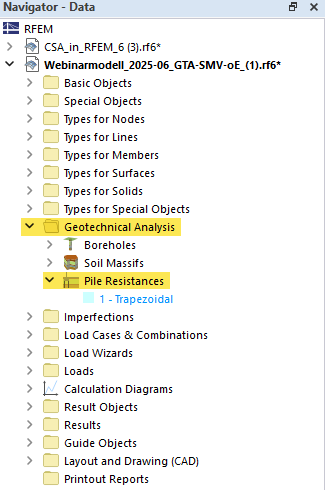

Тип сопротивления сваи хранится в навигаторе в папке "Геотехнический анализ" и может быть открыт, отредактирован или создан заново прямо оттуда.

Сеточное распределение

При создании сетки конечных элементов модели для свай необходимо учитывать следующие требования.

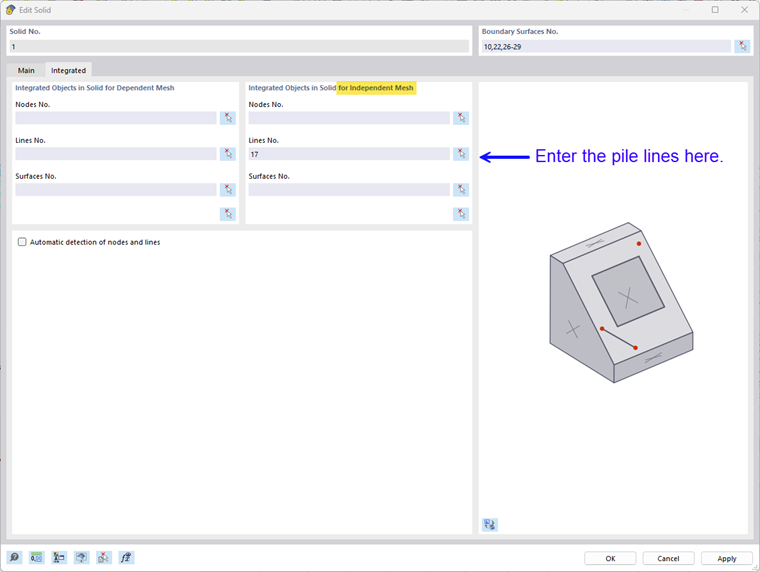

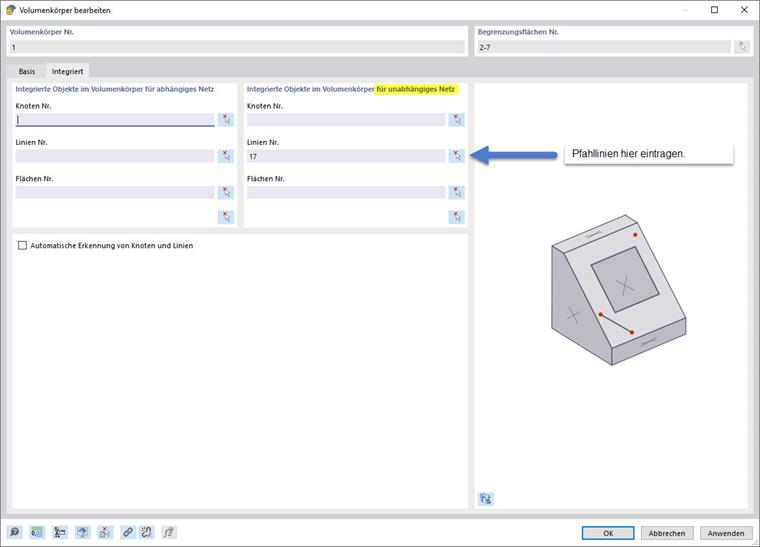

Независимая сетка Сваи требуют независимой от сетки объемного тела прилегающего грунта сетки. Чтобы создавалась независимая сетка, линия сваи должна быть назначена как встроенный объект объемного тела грунта. Это можно сделать с помощью настройки, показанной на следующем изображении.

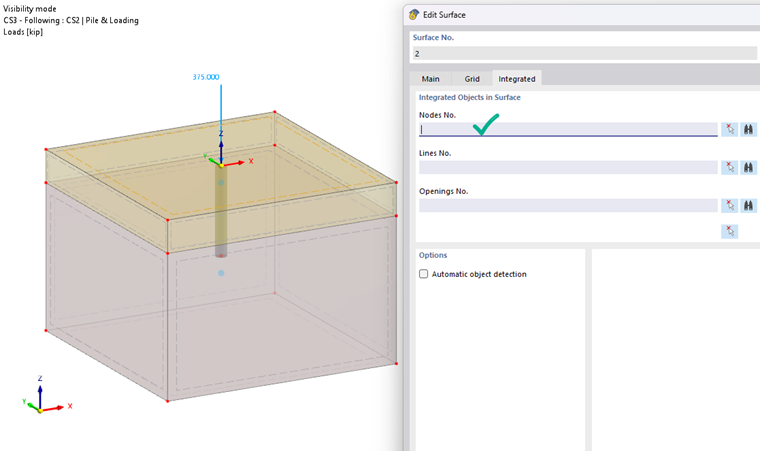

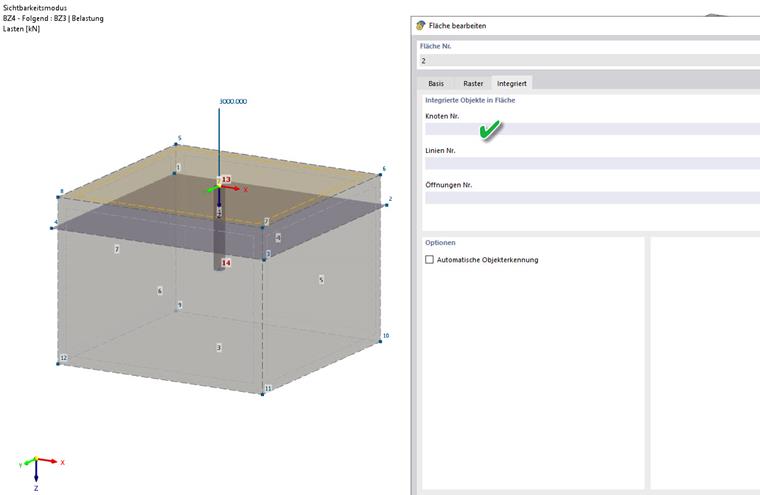

Узлы головки сваи Важно, чтобы узел головки сваи не был определен как встроенный объект поверхности ландшафта, поскольку это может привести к неправильному вводу нагрузки и ошибкам в расчетах. Вы можете это проверить, как показано на следующем изображении.

Размер элемента Рекомендуется использовать размер элемента для прилегающего грунта, который не превышает размер диаметра сваи. Это можно настроить через глобальные настройки сетки или через увеличение сетки объема.

Кроме того, сваи должны иметь более мелкую сетку, чем объем прилегающего грунта. Размер элемента может соответствовать половине размера элемента сетки объема грунта. Для этого линиям свай может быть назначено увеличение сетки.

Анкеры

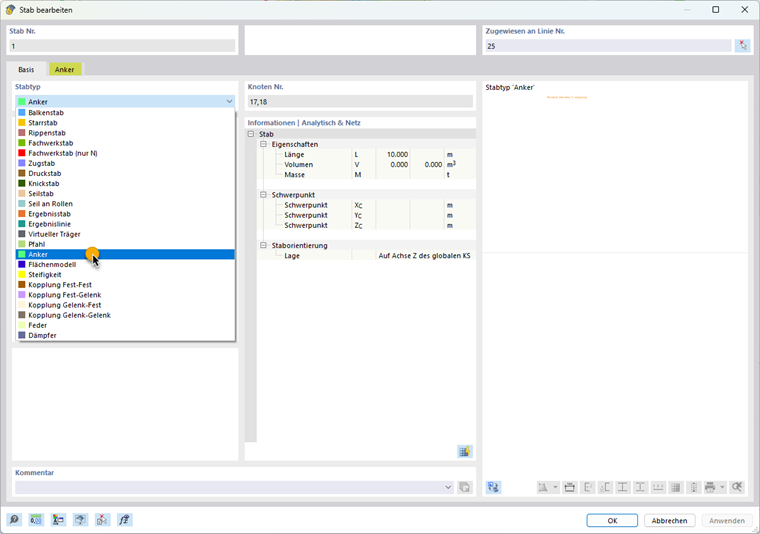

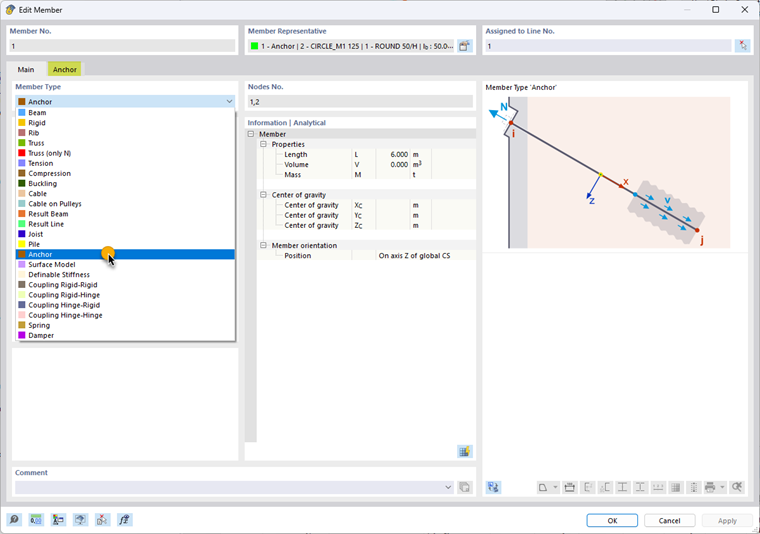

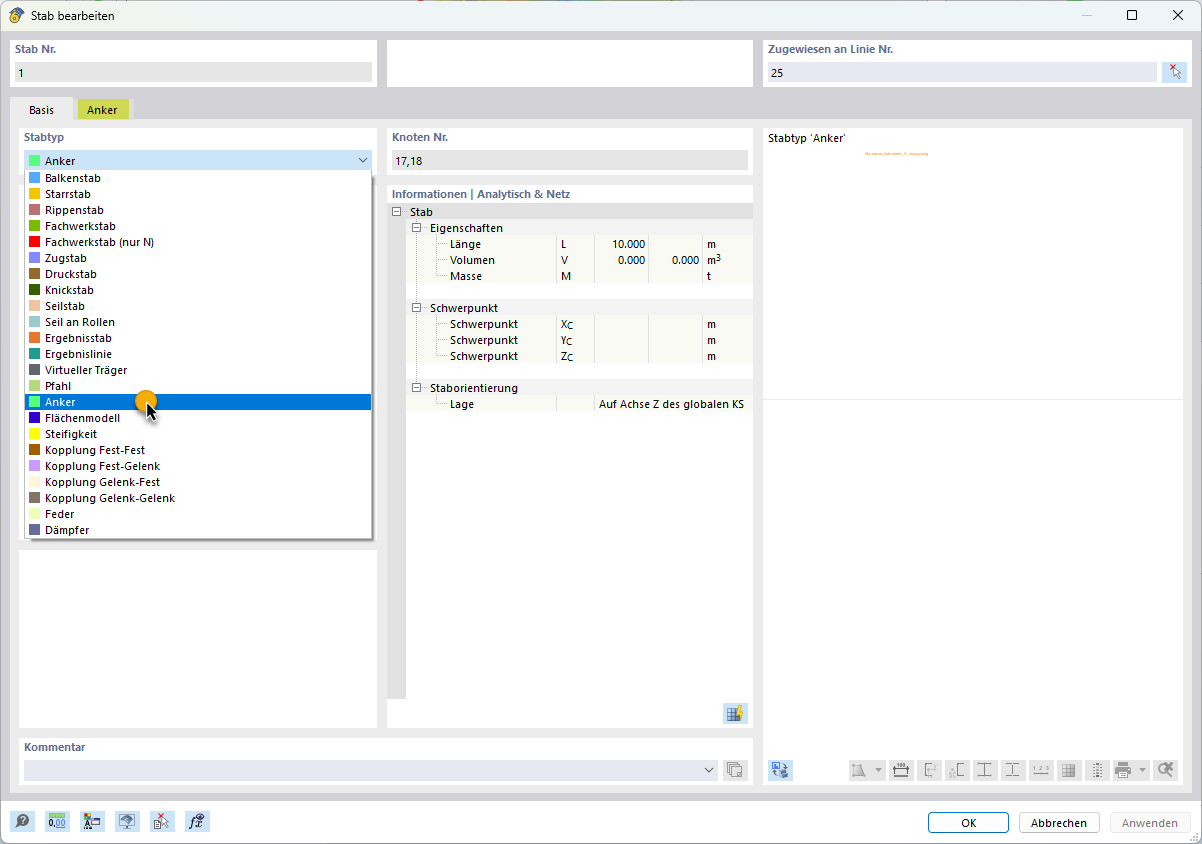

Следующее изображение показывает, как в диалоге можно выбрать тип стержня "Анкер":

При выборе типа стержня "Анкер" появляется специальная закладка в диалоге ввода, которая показана на следующем изображении:

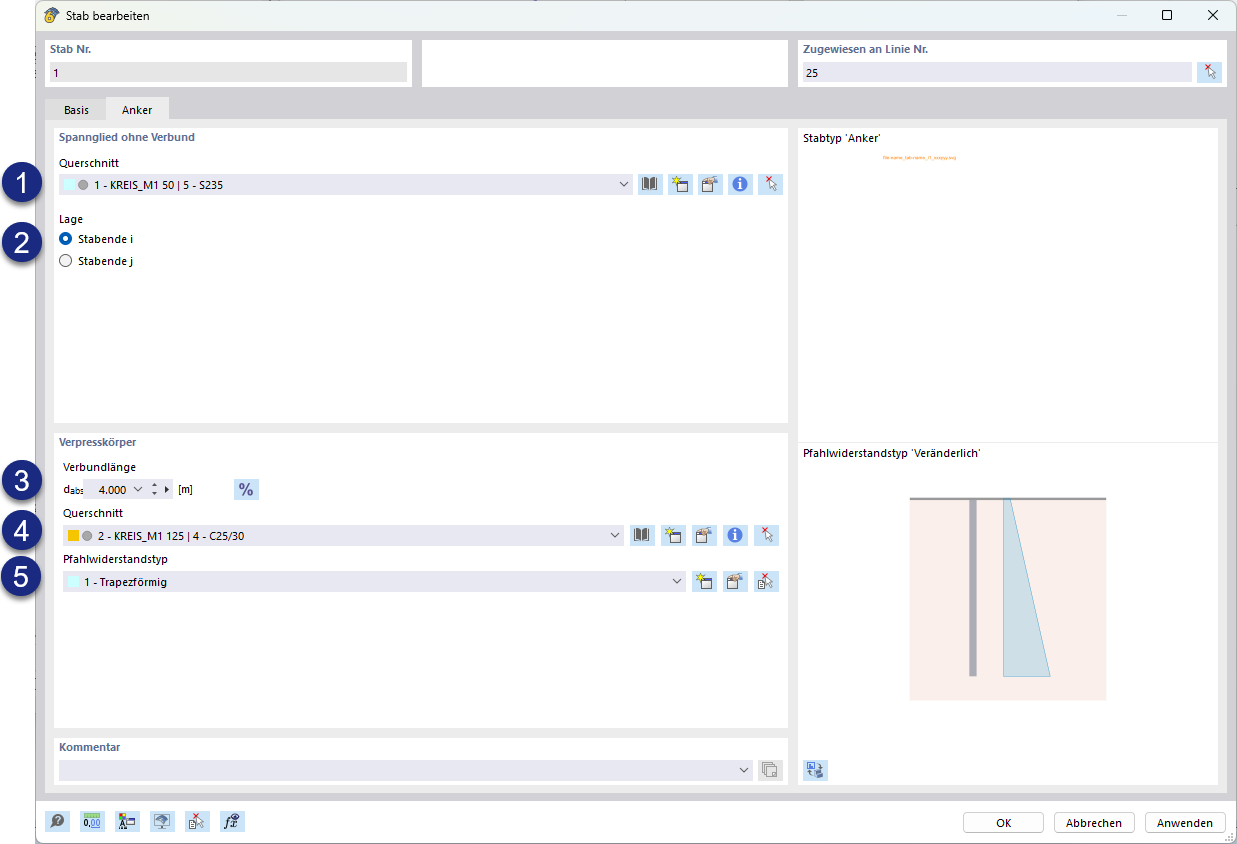

Здесь можно отдельно редактировать свойства отдельных компонентов грунтового анкера. Это, с одной стороны, натянутая стальная проволока без сцепления с окружающим грунтом, и, с другой стороны, инъекционное тело со свойствами сцепления. Под (1) можно установить расположение части натянутой стальной проволоки на назначенной линии, где i соответствует начальной части, а j - конечной. Далее под (2) следует сечение натянутой стальной проволоки. В нижней части диалогового окна можно редактировать свойства инъекционного тела. Под (3) можно установить длину сцепления, либо как абсолютную меру, либо в процентах (переключается через символ процента). Затем можно выбрать сечение под (4) и тип сопротивления сваи под (5).

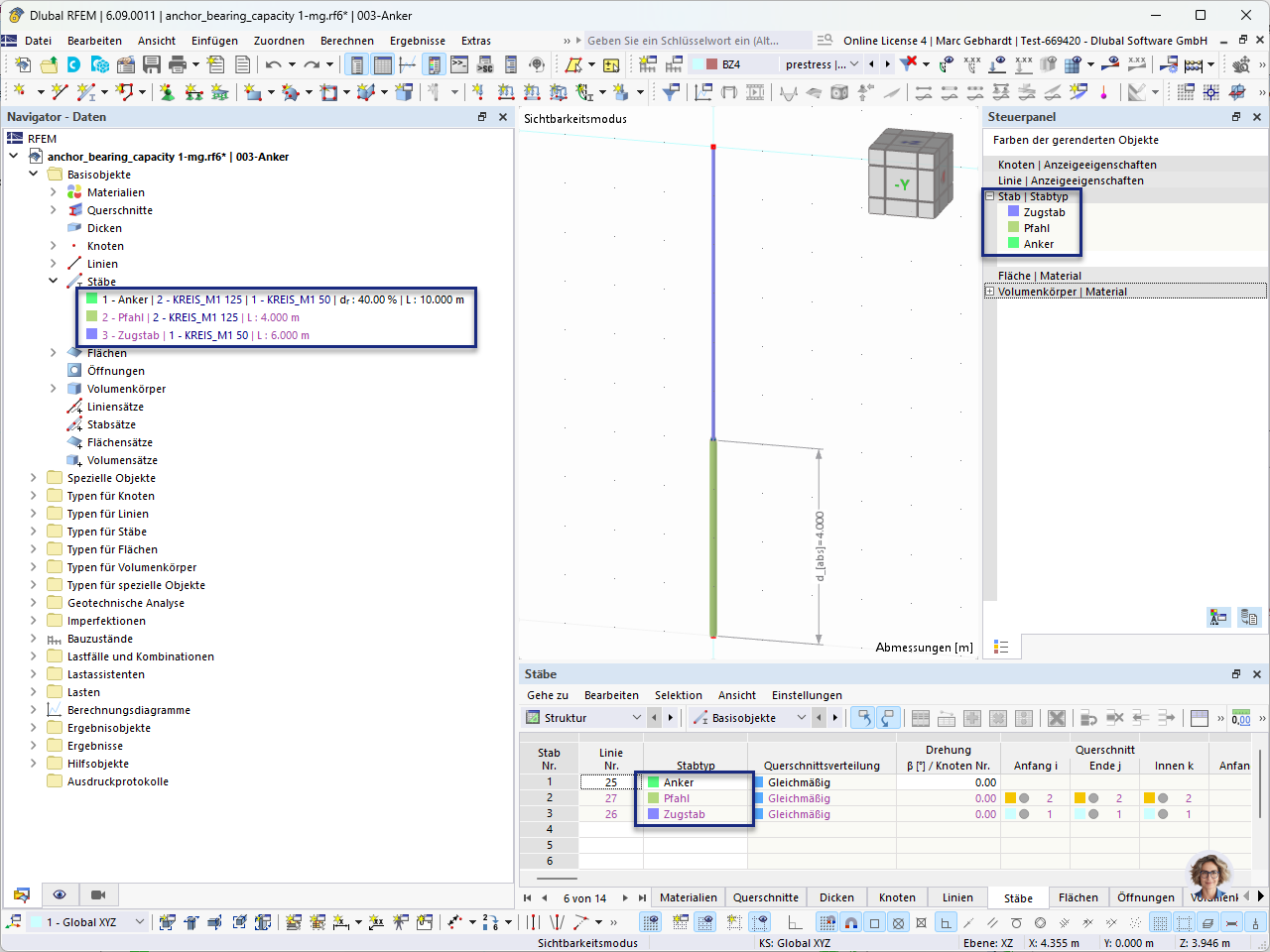

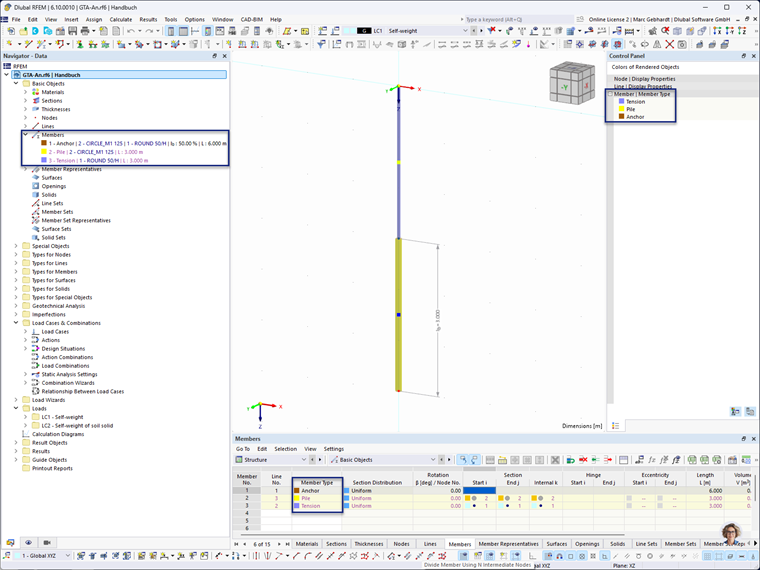

После выбора типа стержня "Анкер" автоматически создаются отдельные компоненты как отдельные стержни в соответствии с выбранной длиной сцепления. Это создает два новых стержня: инъекционное тело как стержень типа "Свая" и натянутая стальная проволока без сцепления как стержень типа "Тяговый стержень". Следующее изображение показывает

Инфо

Инъекционный элемент типа стержня "Анкер" по своим свойствам соответствует типу стержня "Свая". Свойства, особенно тип сопротивления сваи, описаны в руководстве в разделе Сваи.

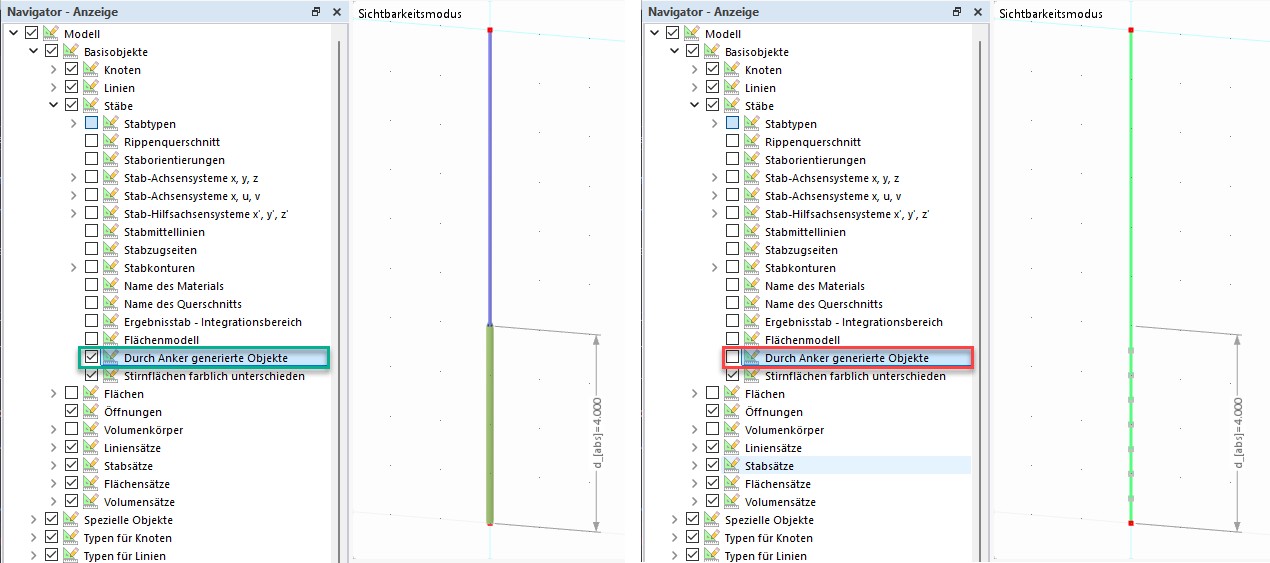

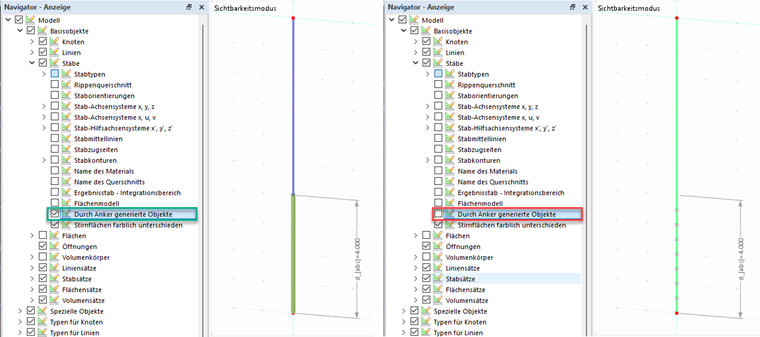

Отображение сгенерированных стержней можно переключать в "Навигаторе - Отображение" с опцией "Объекты, сгенерированные анкером" под "Модель | Основные объекты | Стержни", как показано на следующем изображении:
