В диалоговом окне ниже можно ввести данные для типа массива грунта «Карты грунтов».
Скважины
В области (1) скважины, из которых должен быть создан массив, должны быть приданы массиву. Это можно сделать напрямую, введя номер соответствующего образца в соответствующее поле или выбрав графический выбор.
Геометрия массива грунта
В области (2) задана геометрия массива грунта. Тип топологии описывает форму области основания массива.
Укажите центр поверхности массива грунта. Значения a и b описывают общую длину внешних краев массива.
Верхний край массива получается из верхнего края образцов грунта. Высота массива описывается как ΔZ.
Мы можем задать для массива поворот вокруг оси z.
Опции
Если при последующем расчете грунтового массива нужно учесть уровень грунтовых вод, тогда необходимо отметить соответствующий флажок в разделе (3) в разделе «Опции». При активации флажка, поверхность грунтовых вод создается из соответствующих уровней грунтовых вод приданных образцов грунта и вводится в поле флажка.
Здесь же можно активировать флажок «Параметры для слоя для интерфейсов слоя». Это создаст вкладку с тем же названием рядом с вкладкой Основные массива грунта. Здесь можно задать опорные точки кривых, задающих границы слоя.

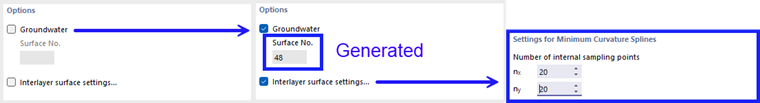

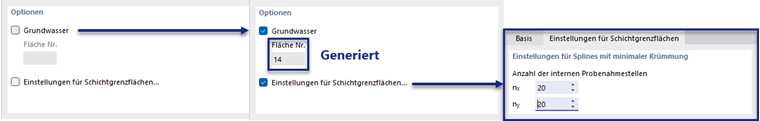

Оба варианта и их эффекты показаны на следующем рисунке.
сгенерировать
Если массив грунта полностью описывается входными значениями, можно его создать с помощью кнопки «OK» или «Применить».
С помощью функции Создать из образцов грунта будет создан массив грунта, состоящий из одного {%://05942 тел типа «Грунт»]] на слой, по заданной геометрии и расслоению. Для этого граничные поверхности слоев грунта тел аппроксимируются поверхностями типа NURBS. Если в качестве Типа изображения грунта выбран двумерный тип, то созданные тела деактивируются для расчета, так как они требуются только для определения упругих констант опоры.
Кроме того, будут созданы опоры боковых и нижней граничных поверхностей, если было выбрано трехмерное представление грунта. В качестве опоры зададим на нижней стороне шарнирную опору поверхности, а на боковых граничных поверхностях выберем роликовые опоры, которые допускают перемещения параллельно поверхности.

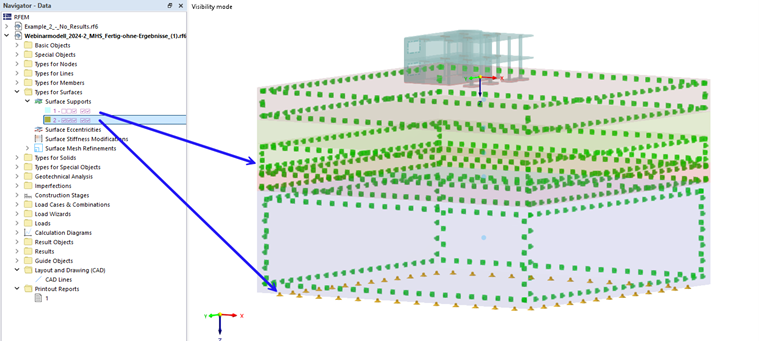

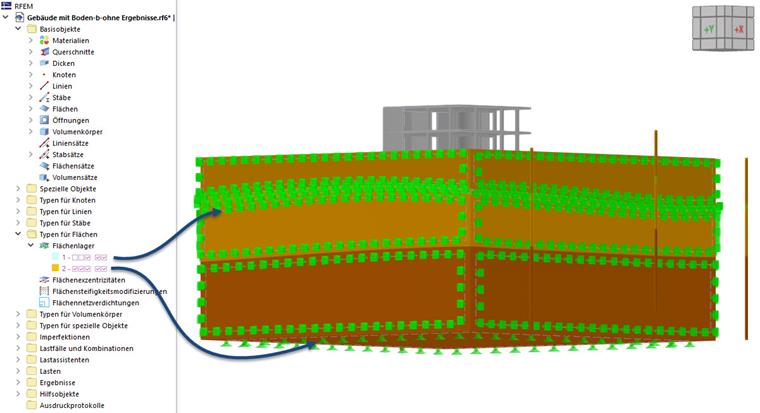

Созданную опору можно найти и просмотреть в подпапке «Опоры поверхностей» папки «Типы для поверхностей» в навигаторе - Данные. Это показано на следующем рисунке.
Видео

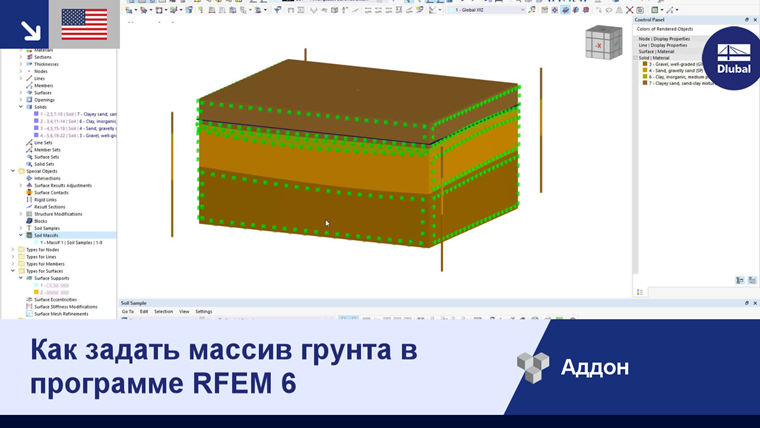

В следующем видео вкратце показан процесс создания грунтовых массивов из диаграммы грунта в программе RFEM 6.
>
