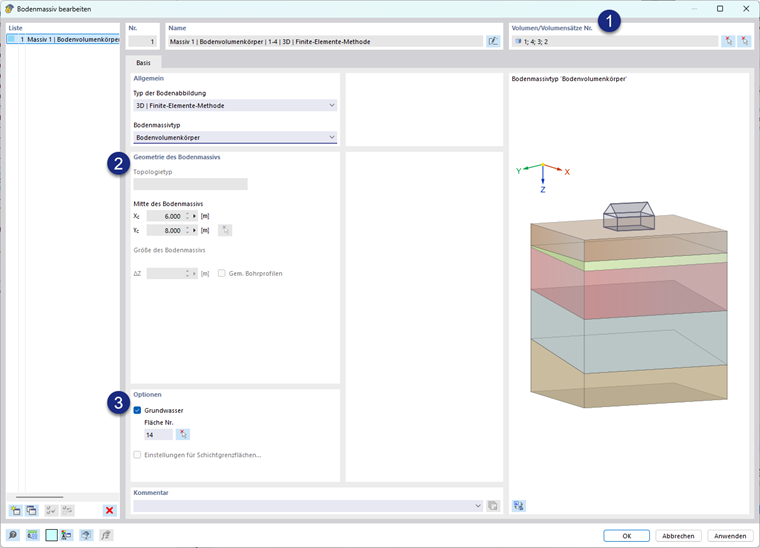

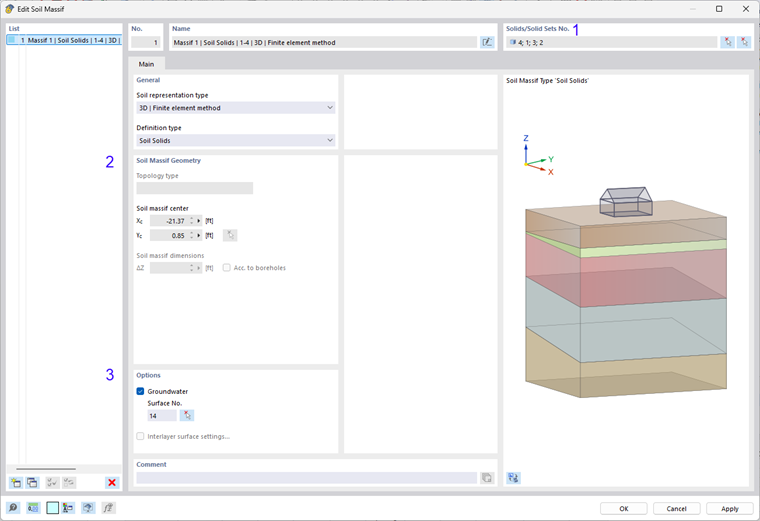

Для данного типа массива грунта имеется диалоговое окно ввода, как показано на рисунке ниже.
Тела грунтов/блоки тел грунтов
Тела грунта или, в качестве альтернативы, блоки грунтовых тел типа «Непрерывные тела», из которых должен состоять массив, должны быть приданы массиву в сечении (1). Это можно сделать напрямую, введя соответствующий номер или используя графический выбор.
Геометрия массива грунта
Для данного типа массива грунта геометрия определяется геометрией применяемых тел грунта или блоков тел грунта. Поэтому в разделе (2) не требуется ввода данных.
Опции
Если при последующем расчете грунтового массива нужно учесть уровень грунтовых вод, тогда необходимо отметить соответствующий флажок в разделе (3) в разделе «Опции». Поверхность затем требует ввода номера ранее смоделированной поверхности уровня грунтовых вод.
