La progettazione dei tipi di spessore Layer e Balkenscheibe è spiegata nel manuale dell'Add-On Holzbemessung.
In questo capitolo vengono spiegati i risultati dell'analisi statica.
Risultati per il tipo di spessore Layer

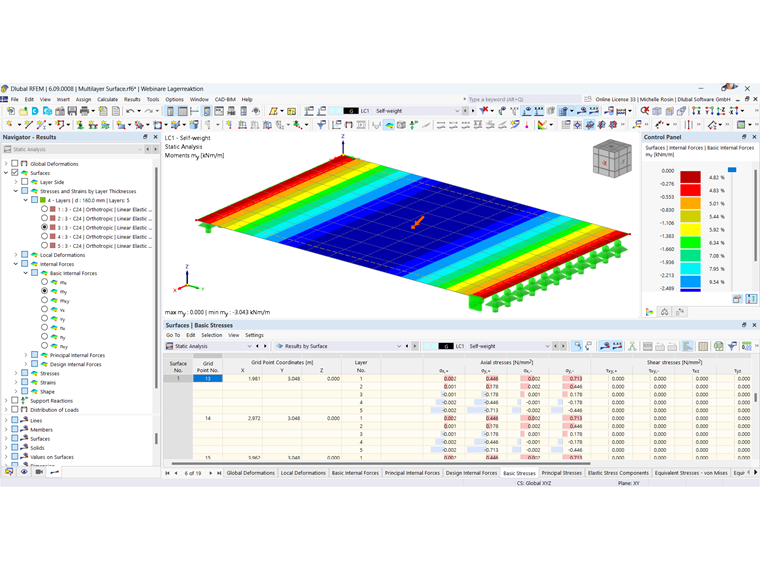

Dopo il calcolo, i risultati possono essere valutati nella categoria Analisi Statica per ogni strato.
Indicazioni su deformazioni e risultati non specificamente assegnati al tipo di spessore Layer si trovano nel manuale di RFEM.
Quando viene calcolato un tipo di spessore a strati, nel Navigatore - Risultati lato strato si riceve un'opzione per 'Sopra', 'Mezzo' e 'Sotto'.

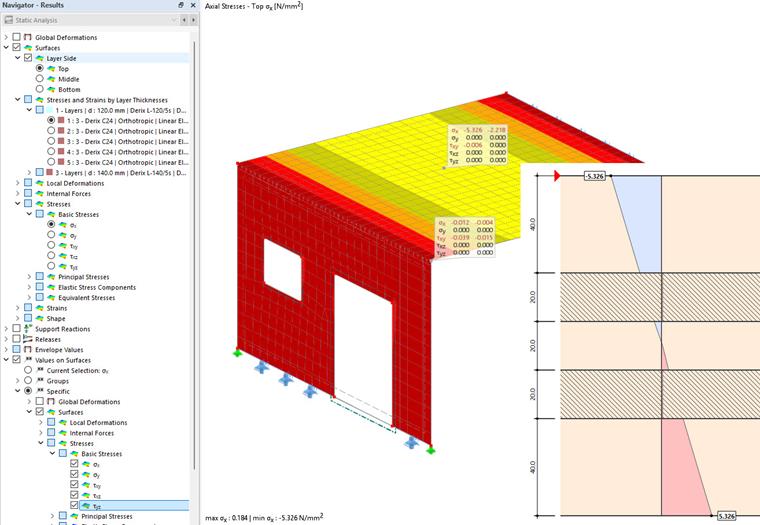

Nella selezione della tensione di flessione σx mostrata nella seguente immagine, verranno mostrate di conseguenza le tensioni superiori, medie ed inferiori di ogni strato.
L'uscita grafica delle tensioni attraverso la sezione trasversale sul bordo destro dell'immagine proviene dall'add-on per la progettazione in legno.
Mentre in una piastra monostrato le tensioni di flessione vengono calcolate indipendentemente da un modello di materiale isotropico o ortotropico secondo la seguente equazione, per superfici multistrato è necessaria una scomposizione in ogni singolo strato.
|
d |
Spessore della superficie |
La scomposizione delle deformazioni e delle tensioni nei singoli strati è già illustrata nella parte teorica di questo manuale.

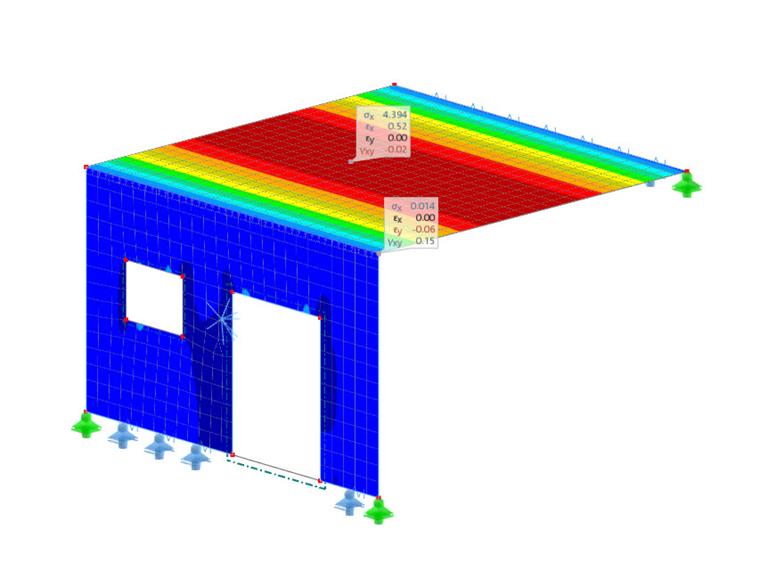

Oltre alle tensioni, è rilevante per la valutazione dei risultati anche la deformazione, che può essere ugualmente rappresentata sopra, al centro e sotto per ogni strato. Questo è mostrato nell'immagine seguente.
