A determinação dos tipos de espessura Camada e Placa Viga é explicada no manual do complemento Dimensionamento de Madeira.
Este capítulo explica os resultados da análise estrutural.
Resultados para o Tipo de Espessura Camada
Após o cálculo, os resultados podem ser avaliados na categoria Análise Estrutural para cada camada.
Notas sobre deformações e resultados não especificamente atribuídos ao tipo de espessura Camada podem ser encontradas no manual do RFEM.
Quando um tipo de espessura Camadas é calculado, há uma seleção no navegador - Resultados Camada para 'Parte Superior', 'Meio' e 'Parte Inferior'.

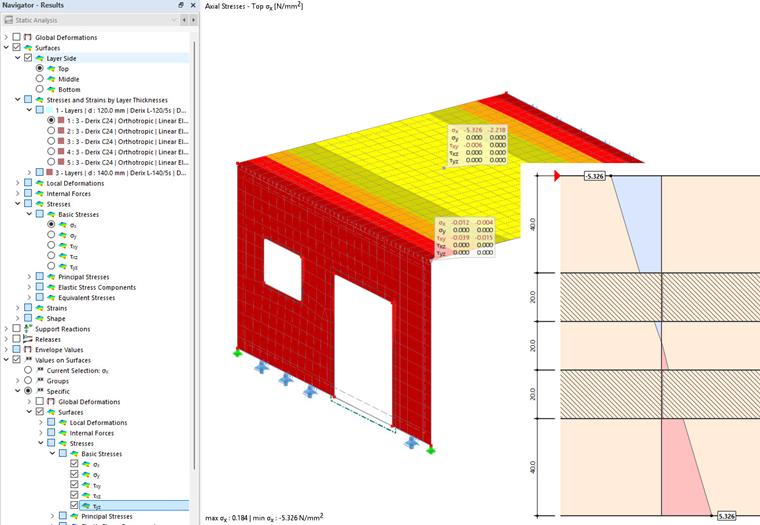

Na seleção da tensão de flexão σx mostrada na imagem a seguir, são exibidas, para cada camada, as tensões superiores, médias e inferiores da mesma.
A saída gráfica das tensões através da seção transversal na margem direita da imagem provém do complemento Dimensionamento de Madeira.
Enquanto em uma placa de camada única, independentemente de um modelo de material isotrópico ou ortotrópico, as tensões de flexão são calculadas de acordo com a equação seguinte, em superfícies multicamadas, deve-se realizar uma decomposição em cada camada.
A decomposição das deformações e tensões em cada camada já é apresentada na parte teórica deste manual.

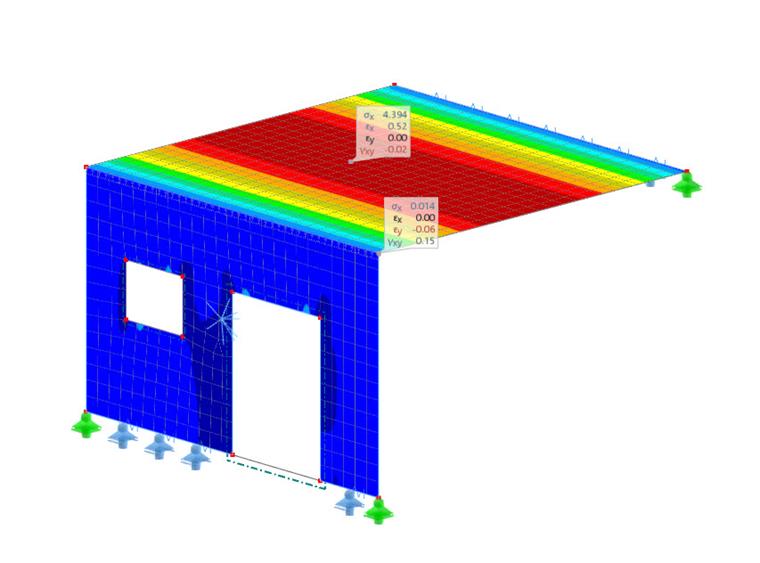

Além das tensões, a deformação é relevante para a avaliação dos resultados, podendo também ser representada para cada camada em cima, no meio e embaixo. Isso é ilustrado na imagem a seguir.
