Projektowanie typów grubości warstwa i płyta belkowa zostało opisane w podręczniku do dodatkowego modułu Holzbemessung.
W tym rozdziale objaśniono wyniki analizy statycznej.
Wyniki dla typu grubości warstwa

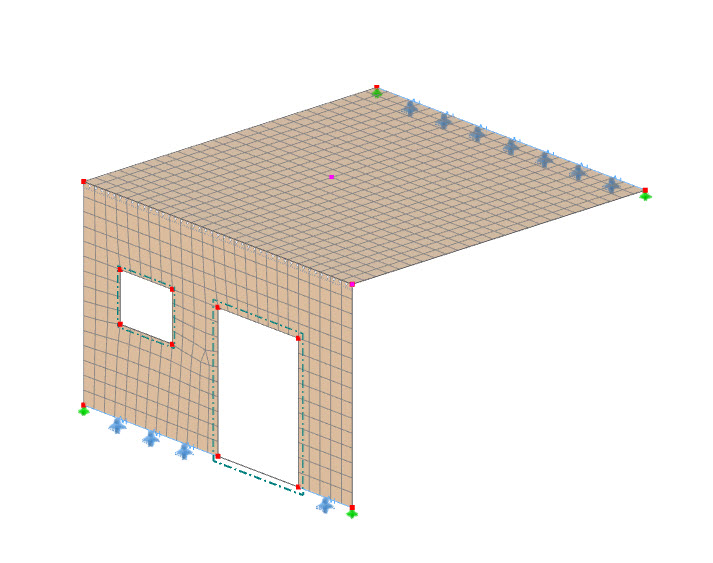

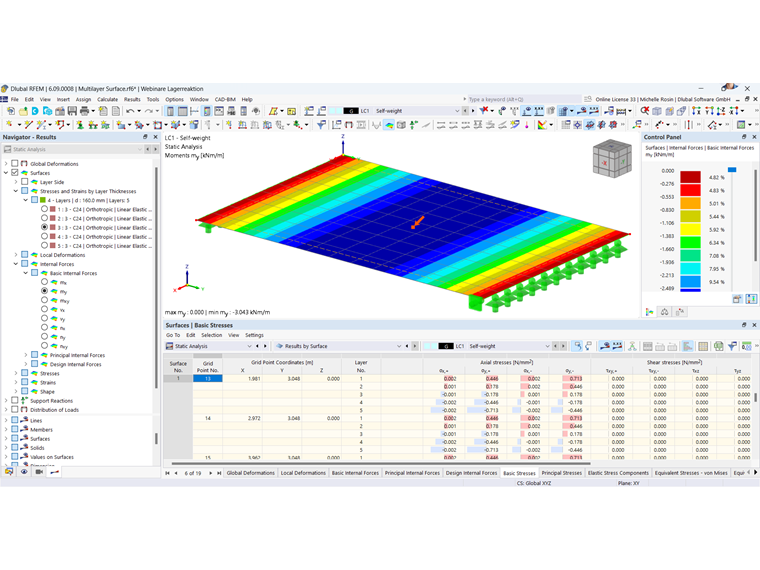

Po obliczeniach wyniki można ocenić w kategorii Analiza statyczna dla każdej warstwy.
Uwagi dotyczące odkształceń i wyników nieprzypisanych specyficznie do typu grubości warstwa znajdują się w podręczniku do RFEM.
Gdy obliczono typ grubości warstw, w nawigatorze - Wyniki pojawia się wybór 'Góra', 'Środek' i 'Dół'.

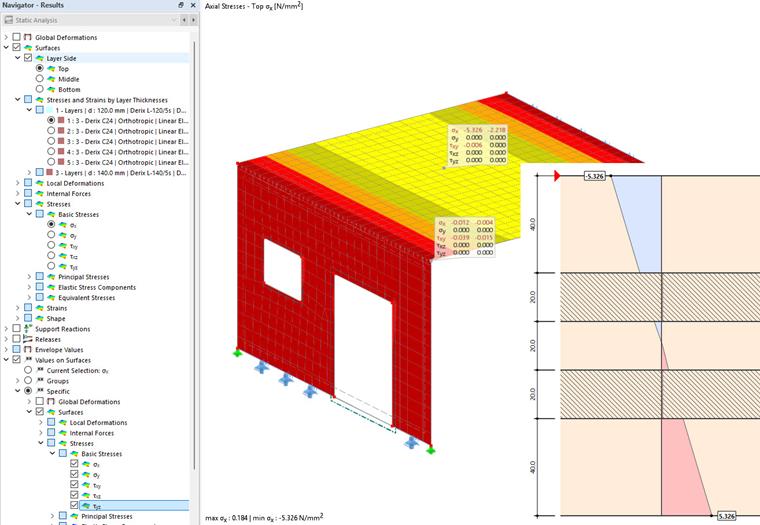

Przy wyborze naprężenia zginającego σx pokazanym na poniższym obrazku, dla każdej warstwy będą pokazane górne, środkowe i dolne naprężenia warstwy.
Graficzne przedstawienie naprężeń przez przekrój na prawym brzegu obrazu pochodzi z modułu dodatkowego Holzbemessung.
Podczas gdy w przypadku płyty jednowarstwowej naprężenia zginające są obliczane zgodnie z poniższym równaniem, niezależnie od izotropowego czy ortotropowego modelu materiału, to w przypadku powierzchni wielowarstwowych konieczne jest podzielenie na poszczególne warstwy.
Rozdzielenie odkształceń i naprężeń na poszczególne warstwy zostało przedstawione w części teoretycznej tego podręcznika.

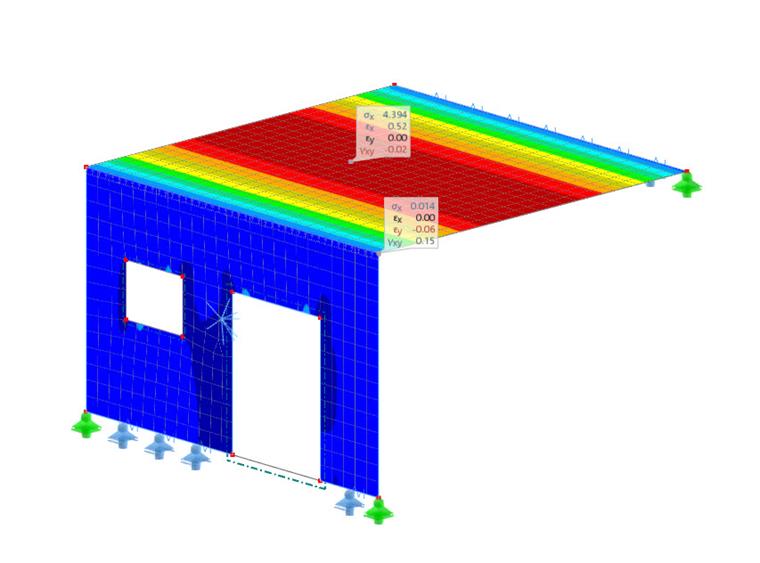

Oprócz naprężeń, do oceny wyników istotne jest również odkształcenie, które także można przedstawić dla każdej warstwy na górze, w środku i na dole. Jest to pokazane na poniższym obrazku.
