Výsledky

Navrhování tloušťkových typů vrstev a deskových nosníků je vysvětleno v příručce pro nadstavbu Navrhování Dřeva.

V této kapitole jsou vysvětleny výsledky statické analýzy.

Výsledky pro tloušťkový typ vrstev

Po výpočtu mohou být výsledky vyhodnoceny v kategorii Statická analýza pro každou vrstvu.

Výsledky na vrstvách

Poznámky k deformacím a výsledkům, které nejsou specificky přiřazeny tloušťkovému typu vrstvy, se nacházejí v příručce RFEM.

Pokud je tloušťkový typ vrstev vypočítán, obdržíte v Navigátoru - Výsledky strana vrstvy výběr pro 'Nahoře', 'Uprostřed' a 'Dole'.

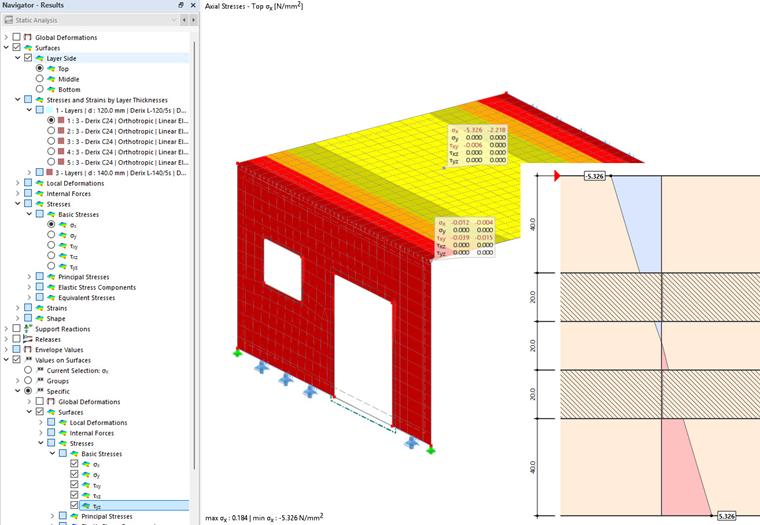

Při výběru ohybového napětí σ_x, ukázaném na následujícím obrázku, se tím pro každou vrstvu zobrazí horní, střední a dolní napětí vrstvy.

Napětí v ohybu ve směru x

Grafický výstup napětí přes průřez na pravém okraji obrazu pochází z nadstavby Navrhování Dřeva.

Zatímco u jednovrstvé desky, nezávisle na izotropním nebo ortotropním materiálovém modelu, se ohybová napětí počítají podle následující rovnice, u vícevrstvých ploch musí dojít k členění na jednotlivou vrstvu.

Členění deformací a napětí do jednotlivých dlouhých vrstev je již ukázáno v Teoretické části této příručky.

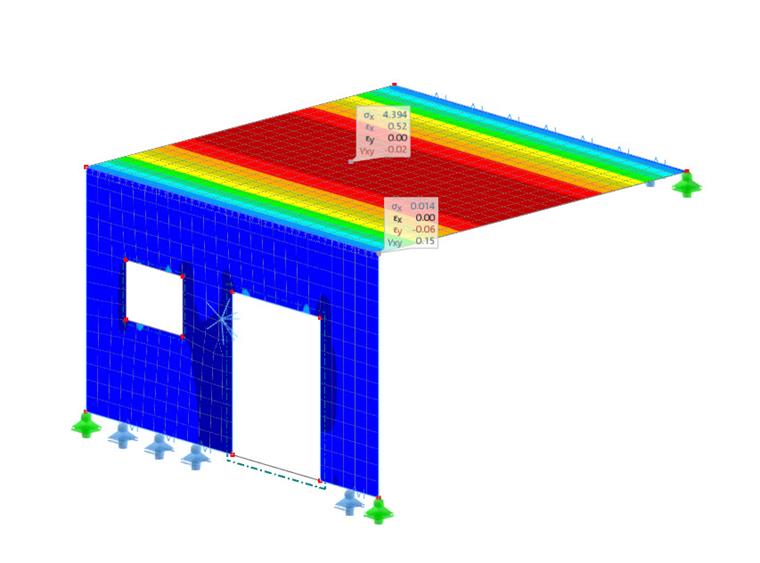

Kromě napětí je pro vyhodnocení výsledků důležité také deformace, které může být rovněž zobrazeno pro každou vrstvu nahoře, uprostřed a dole. To je znázorněno na následujícím obrázku.

Protažení ve směru osy x
