Ergebnisse

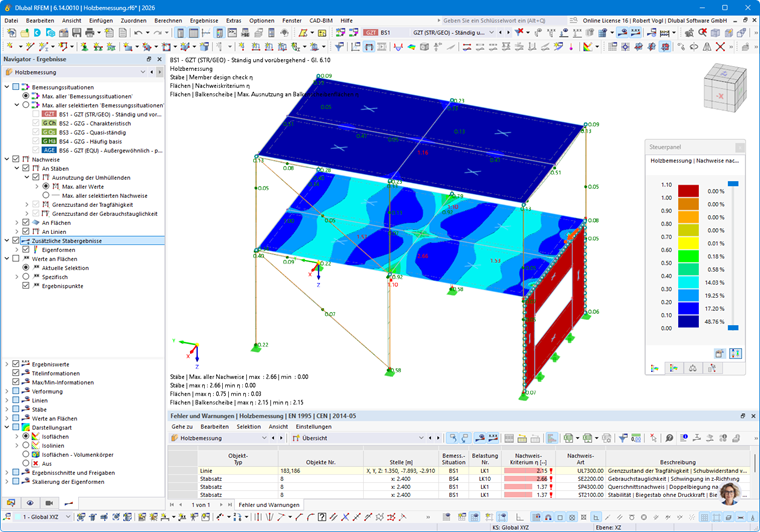

Nach der Berechnung liegen die Ergebnisse nach verschiedenen Kriterien sortiert in Tabellenform vor. Sie können diese auch grafisch im Arbeitsfenster anzeigen oder sich die Nachweisdetails mit Zwischenwerten und Nachweisformeln ausgeben lassen. Ebenso sind weitere Detailgrafiken wie die Ergebnisverläufe am Querschnitt verfügbar.

Die Unterkapitel dieses Abschnitts beschreiben die verschiedenen Ausgabemöglichkeiten der Ergebnisse im Programm. Hinweise zur Dokumentation der Ergebnisse erhalten Sie im Kapitel Dokumentation.

Objekte ohne Ergebnisse

Werden für ein Objekt keine Ergebnisse angezeigt, so wurde dieses entweder nicht bemessen oder die Ergebnisse werden über die Filtereinstellungen ausgeblendet.

Prüfen Sie daher zunächst die Sichtbarkeiten und die Filtereinstellungen für die grafischen Ergebnisse im Navigator - Ergebnisse. Fehlt das Ergebnis in der Ergebnistabelle, so kontrollieren Sie die gewählten Filtereinstellungen im Ergebnistabellen-Manager. Achten Sie auch auf die gewählten Einstellungen zur Synchronisation mit der Grafik (beispielsweise besteht die Möglichkeit, nur sichtbare oder selektierte Objekte anzuzeigen). Im Dialog der Detailergebnisse sind alle Ergebnisse unabhängig von den Filtereinstellungen und der Selektion verfügbar.

Zur Überprüfung der bemessenen Objekte eignen sich die Ergebnistabellen Übersicht. Falls ein Objekt aufgrund von Material- oder Querschnittseigenschaften ungültig ist oder aufgrund der Nutzung von Stabsätzen deaktiviert wurde, so wird Ihnen entsprechend eine Meldung in der Ergebnistabelle Nicht gültig / deaktiviert angezeigt.

Wichtig

Haben Sie manuell Objekte aus der Bemessung entfernt oder nicht zur Bemessung selektiert, so erfolgt für diese Objekte keine Warnmeldung in den Ergebnistabellen.

Prüfen Sie daher ebenso in der Eingabetabelle Zu Bemessende Objekte, ob alle Objekte zur Bemessung ausgewählt sind. Achten Sie auch auf die Zuweisung der Bemessungskonfigurationen zu den einzelnen Objekten. Wurde einem Objekt für einen Grenzzustand keine Bemessungskonfiguration zugeordnet, so erfolgt für diesen Grenzzustand kein Nachweis (siehe auch Kapitel Holzbemessung).
