La vérification des types d’épaisseur Couche et Ossature bois est expliquée dans le manuel du module complémentaire Vérification du bois.
Ce chapitre explique les résultats de l’analyse statique.
Résultats pour le type d'épaisseur Couche

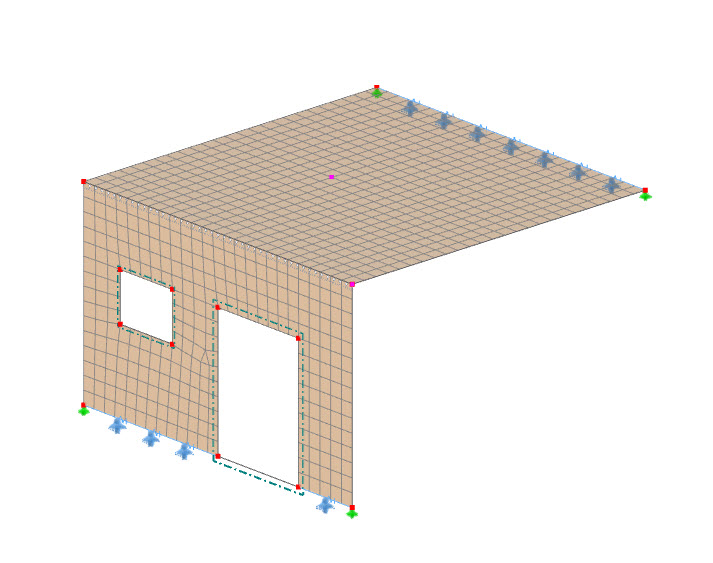

Après le calcul, les résultats peuvent être évalués dans la catégorie Analyse statique pour chaque couche.
Des indications sur les déformations et les résultats non spécifiquement assignés au type d’épaisseur Layer se trouvent dans le manuel de RFEM.
Lorsqu’un type d’épaisseur Couche est calculé, vous avez le choix entre « Haut », « Milieu » et « Bas » dans le Navigateur - Résultats pour les couches.

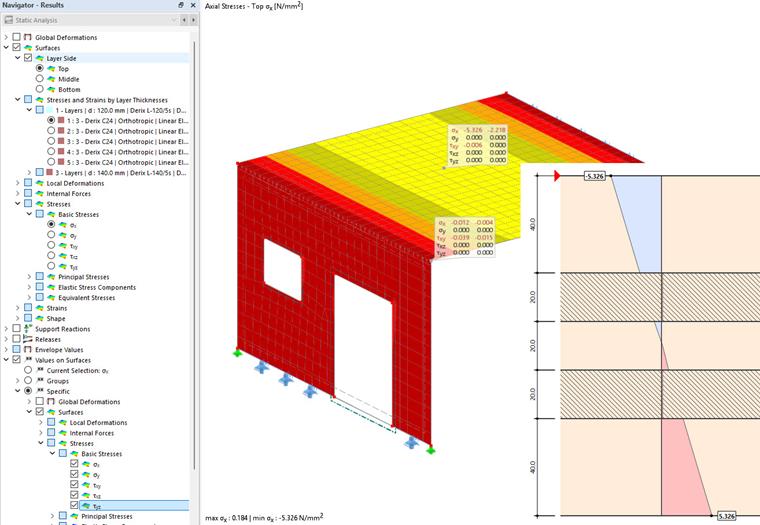

Dans la sélection de la contrainte en flexion σx illustrée dans l’image suivante, les contraintes supérieures, moyennes et inférieures de chaque couche sont affichées.
La sortie graphique des contraintes à travers la section sur le bord droit de l’image provient du module complémentaire Vérification du bois.
Tandis que pour une plaque monocouche, indépendamment d’un modèle de matériau isotrope ou orthotrope, les contraintes en flexion sont calculées selon l’équation suivante, il est nécessaire de procéder à une décomposition dans la couche individuelle pour les surfaces multicouches.
|
d |
Épaisseur de la surface |
La décomposition des déformations et des contraintes dans les différentes couches est déjà démontrée dans la partie de ce manuel consacrée aux principes théoriques.
Outre les contraintes, la déformation est également pertinente pour l’évaluation des résultats, qui peut également être représentée pour chaque couche en haut, au milieu et en bas, comme le montre l’image suivante.
