La evaluación de los tipos de espesor Capa y Placa de Viga se explica en el manual del complemento Dimensionamiento de Madera.
En este capítulo se explican los resultados del análisis estático.
Resultados para el tipo de espesor Capa

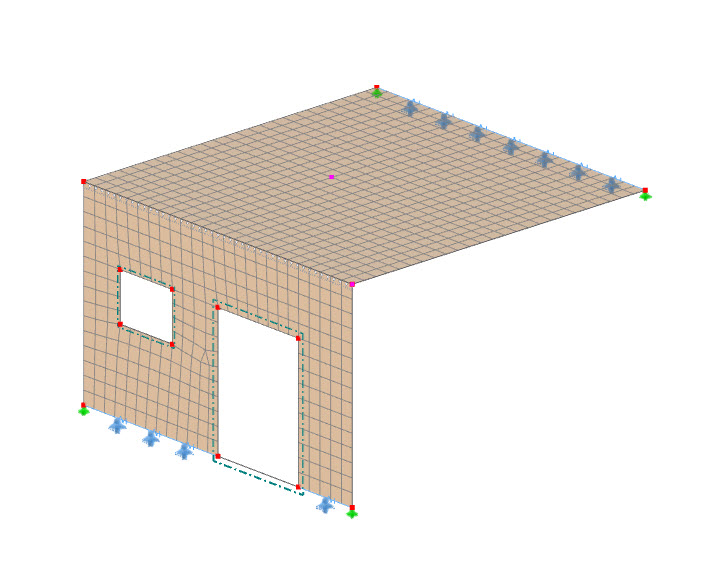

Después del cálculo, los resultados se pueden evaluar en la categoría Análisis Estático para cada capa.
Las notas sobre deformaciones y resultados no específicamente asignados al tipo de espesor Capa se encuentran en el manual de RFEM.
Cuando se calcula un tipo de espesor por capas, en el Navegador - Resultados del lado de la capa, obtienes una selección para 'Arriba', 'Centro' y 'Abajo'.

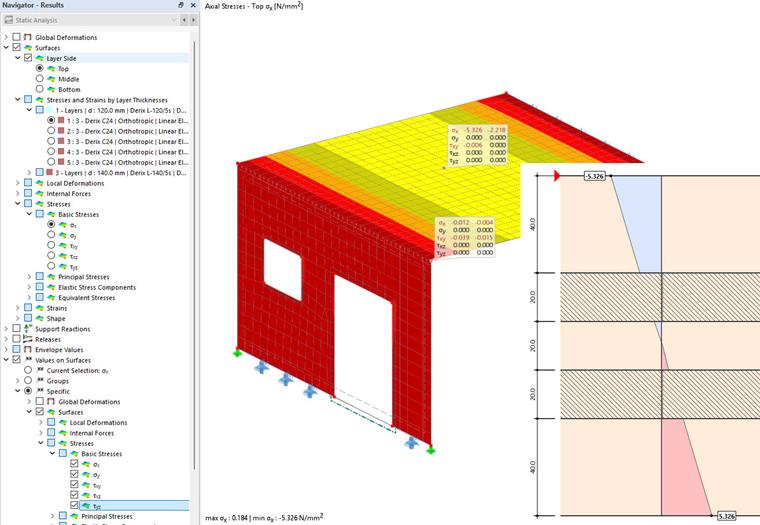

Con la selección de tensiones de flexión σx, mostrada en la imagen siguiente, se muestran las tensiones superiores, centrales e inferiores de cada capa.
La salida gráfica de las tensiones sobre la sección transversal en el borde derecho de la imagen proviene del complemento de Dimensionamiento de Madera.
Mientras que en una placa monocapa, independientemente de un modelo material isotrópico u ortotrópico, las tensiones de flexión se calculan según la ecuación siguiente, en superficies multicapa debe hacerse una descomposición en cada capa.
|
d |
Espesor de la superficie |
La descomposición de las deformaciones y tensiones en cada capa se muestra ya en la parte teórica de este manual.

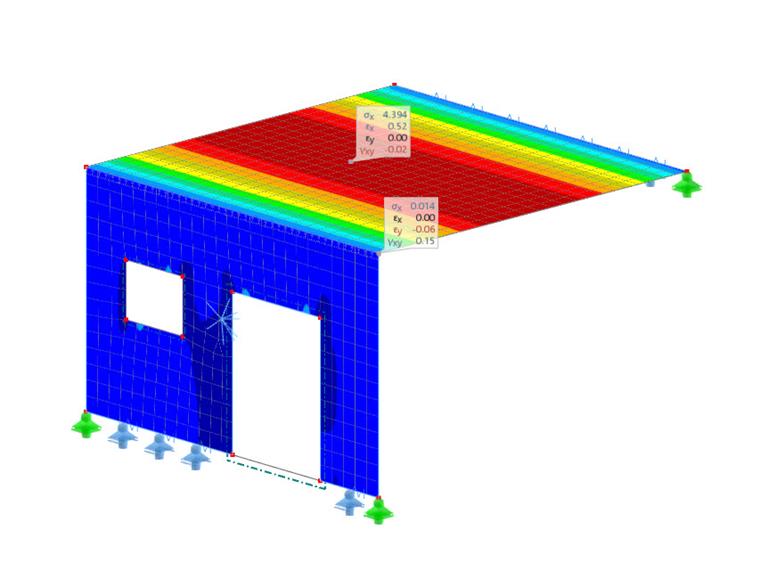

Además de las tensiones, para la evaluación de resultados es relevante la deformación, que también puede representarse por separado para cada capa, en la parte superior, central e inferior. Esto se muestra en la imagen siguiente.
