Conjuntos de losa

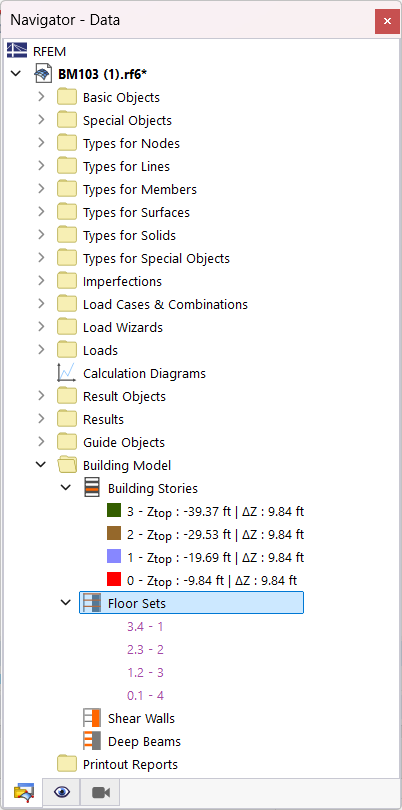

Todos los objetos que pertenecen al techo de un piso definido se agrupan automáticamente con este techo en un conjunto de techos. Los conjuntos de techos se enumeran por piso en el Navegador - Datos.

Importante

Si la modelación de pisos se realiza con la opción "--", no se generan subsistemas y, por lo tanto, tampoco conjuntos de techos.

Los objetos están etiquetados con una sintaxis específica en el Navegador. Por ejemplo, la entrada "0.1 - 5" designa el piso 0 con el conjunto de techo 1, que gestiona todos los objetos para la superficie del techo n.º 5.

Propiedades de un conjunto de techos

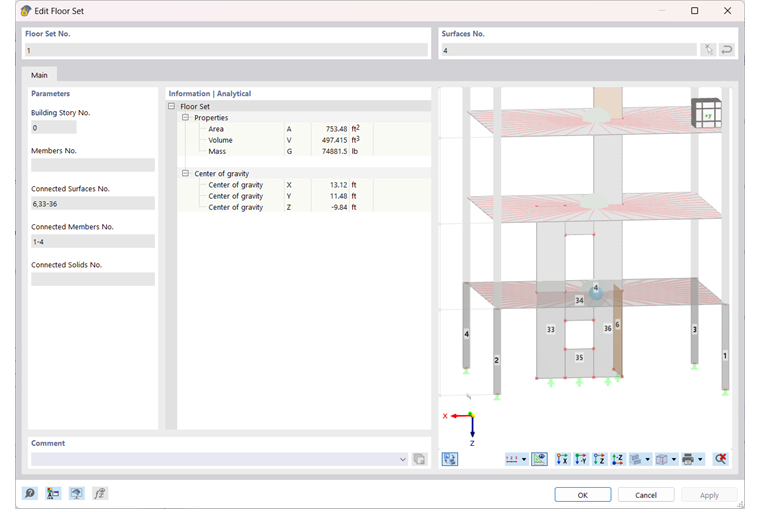

Al hacer doble clic en una entrada del Navegador, puede verificar las propiedades del conjunto de techos en un cuadro de diálogo.

Información

Los conjuntos de techos se generan automáticamente; no se pueden editar en el diálogo.

Las superficies del techo del piso se indican en la sección Superficies n.º.

Parámetros

En esta sección, verá el número del piso, así como las barras que, en su caso, están presentes en el techo del piso. Además, puede verificar qué objetos - superficies, barras, cuerpos de volumen - están asignados al piso por debajo del techo.

Consejo

Con el botón Vista del modelo puede presentar los objetos del conjunto de techos en la vista del modelo.

Información

En esta sección, encontrará información específica sobre el conjunto de techos actual. En la primera columna de valores se enumeran los datos analíticos del piso, en la segunda columna, la información calculada en base a la malla FE generada.

Propiedades del techo de un conjunto de techos

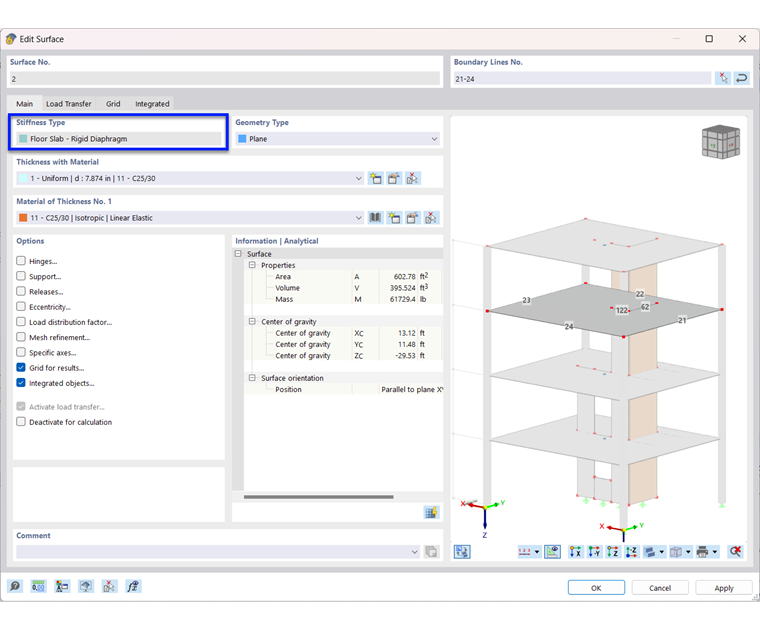

Al crear un conjunto de techos, se ajustan las propiedades de la superficie que representa el techo en el conjunto de techos. Puede verificar los cambios en el diálogo "Editar superficie".

En la sección 'Tipo de rigidez', está registrado el tipo de modelación que estableció durante la modelación de pisos .

Puede verificar los parámetros para la transferencia de cargas en la pestaña Transferencia de cargas.

Si es necesario, puede ajustar la 'Dirección de transferencia de cargas' y, por ejemplo, establecer una distribución ortotrópica. Además, es posible excluir ciertos objetos - barras, líneas o nodos - de la transferencia de cargas. Utilice para ello la selección gráfica a través del botón Seleccionar individualmente .
